GF PA11 - Montage des MFM auf den Kugelhahn

16
1
4
3
2
5
3a
open
close

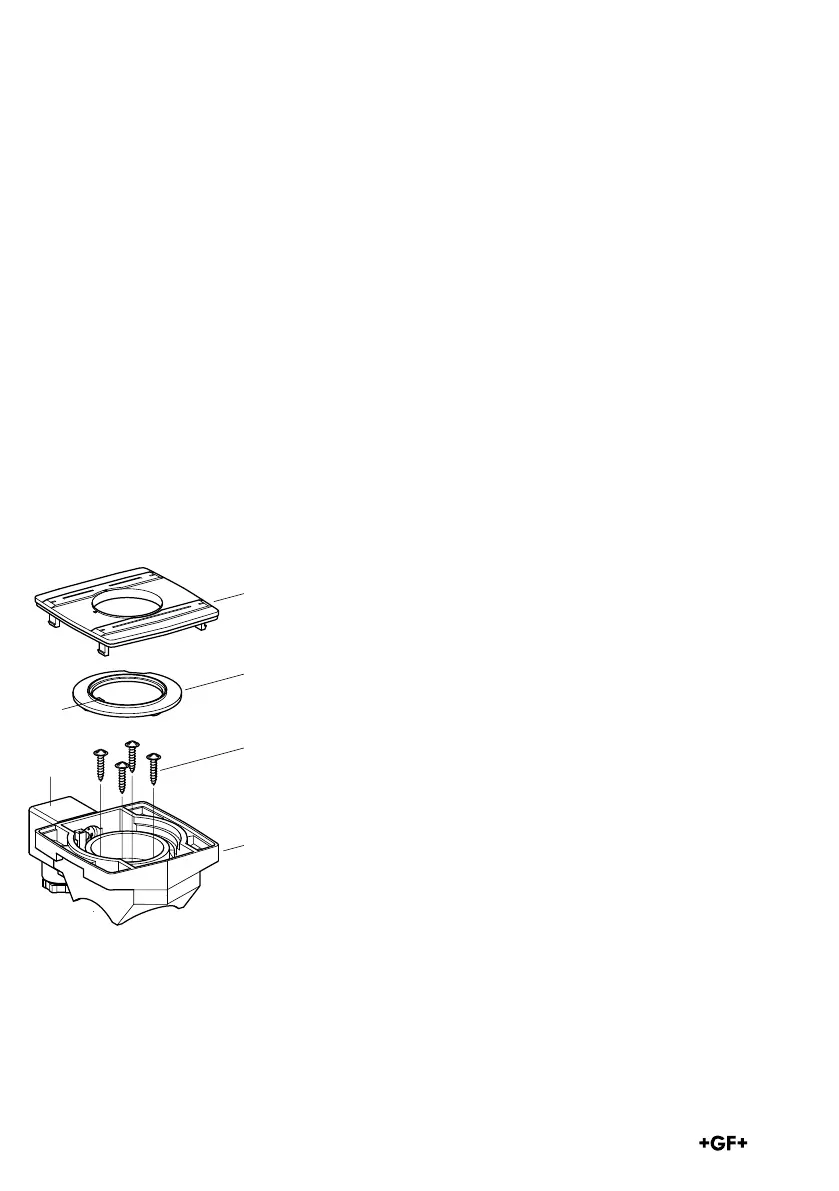

Explosionszeichnung
1 Gehäuse
2 Gehäusedeckel
3 Schaltscheibe mit Schaltnocken 3a
4 Schraube
5 Gerätestecker 3P + E nach DIN EN 175301-803
(Vorgänger DIN 43650)
Das MF-Modul kann bei Kugelstellung geöffnet oder
geschlossen auf den Kugelhahn Typ 546 montiert wer-
den.
Zapfen ist asymmetrisch
Die Position des Zapfens muss mit einer der beiden
Darstellungen identisch sein.
10. Montage des Multifunktions-
moduls mit eingebautem
Endschalter
UnmittelbarvorderMontageistdasMFModul
auf Transportschäden hin zu untersuchen. Es wird
empfohlen, das MF-Modul erst unmittelbar vor
demEinbauderOriginalverpackungzuentnehmen.
Das MF-Modul ist werkseitig bereits mit den entspre-
chenden Schaltern ausgerüstet und funktionsgeprüft!
Ein Demontieren des Deckels ist nicht erforderlich.
Aufbau des MF-Moduls mit eingebautem Schalter
