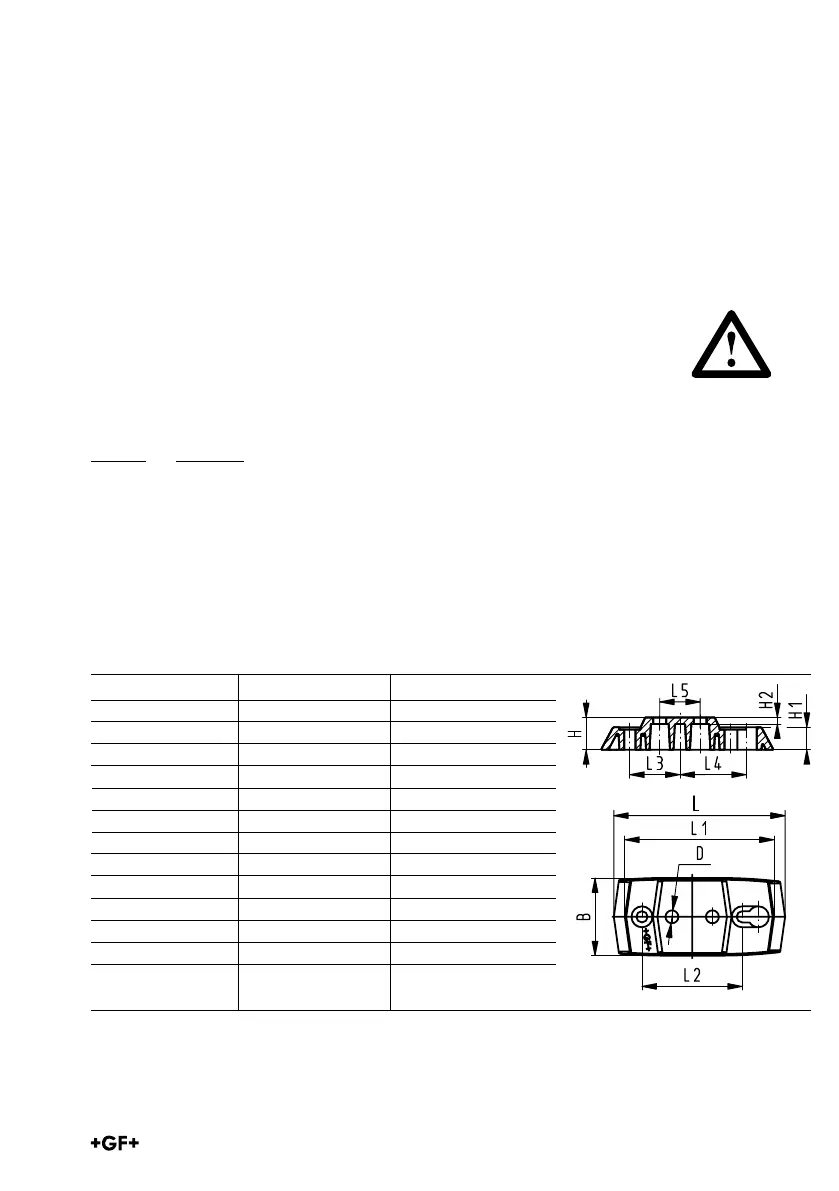

12. Plaque de fixation
Laplaquedefixationdurobinetàbilletype546absorbe
les forces pouvant survenir de l’actionnement de la ro-
binetterie (couple initial de décollement, par exemple).
L’utilisation de la plaque de fixation évite que des forces
de conduite soient transmises au système de tuyaute-
ries.
En cas d’empêchement de dilatation de la chaleur, des
forces longitudinales ou de flexion se produisent dans
lessystèmesdeconduitesdetuyauteriessoumisàdes
fluctuations de température. Afin de ne pas compro-
mettre le fonctionnement de la robinetterie, les forces
doivent être absorbées par des points fixes appropriés
devant ou derrière la robinetterie.
La plaque de fixation est disponible en deux
dimensions pour le secteur de dimension
DN 10–DN 50. L’appareil est livré avec deux vis per-
mettantlafixationaurobinetàbille
Avertissement
Désignation d 16–32 mm d 40–63 mm
DN 15–25 DN 32–50
L 106 149
B 48 54
H 20 20
L1 92 134
L2 62 104
L3 31 52
L4 41 62
L5 25 45
H1 14 14
H2 24 4
D 6.5 8.5
Vis de
Fixation M6x14 M8x18
