Schaltertyp Schaltleistung Code-Nr.
Mikroschalter 250 V W 167 482 626 DN 10–¢5
Ag, Ni 6 A *) 167 482 627 DN 20–25
167 482 628 DN 32–40
167 482 629 DN 50
Mikroschalter 4 – 30 V= 167 482 635 DN 10–15
mit Goldkontakt 1 – 100 mA 167 482 636 DN 20–25
Au 167 482 637 DN 32–40
167 482 638 DN 50
* bei ohmscher Last.
Bei induktiver Last Schutzbeschaltung vorsehen!

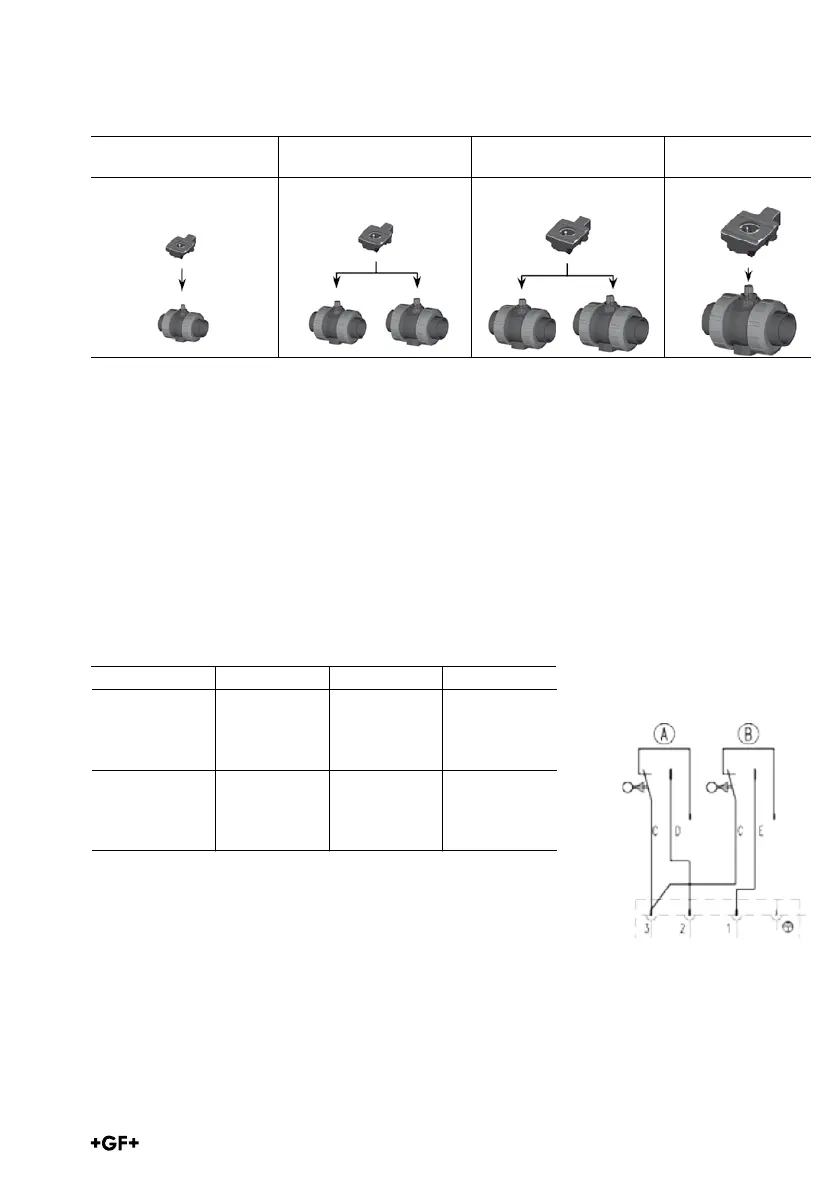

Zuordnung Multifunktions-Modul inklusive
elektrischer Rückmelder
Dimension Dimension Dimension Dimension
DN 15 DN 20 und DN 25 DN 32 und DN 40 DN 50
Allgemeine technische Daten
des Multifunktions-Moduls
Schutzart mit DIN-Stecker: IP 65
Schutzart mit Kabeldurchführung: IP 67
Umgebungstemperatur:–10°Cbis+50°C
A geschlossen
B geöffnet
C schwarz
D blau (kurzes Kabel)
E blau (langes Kabel)
Anschlussschaltbild
