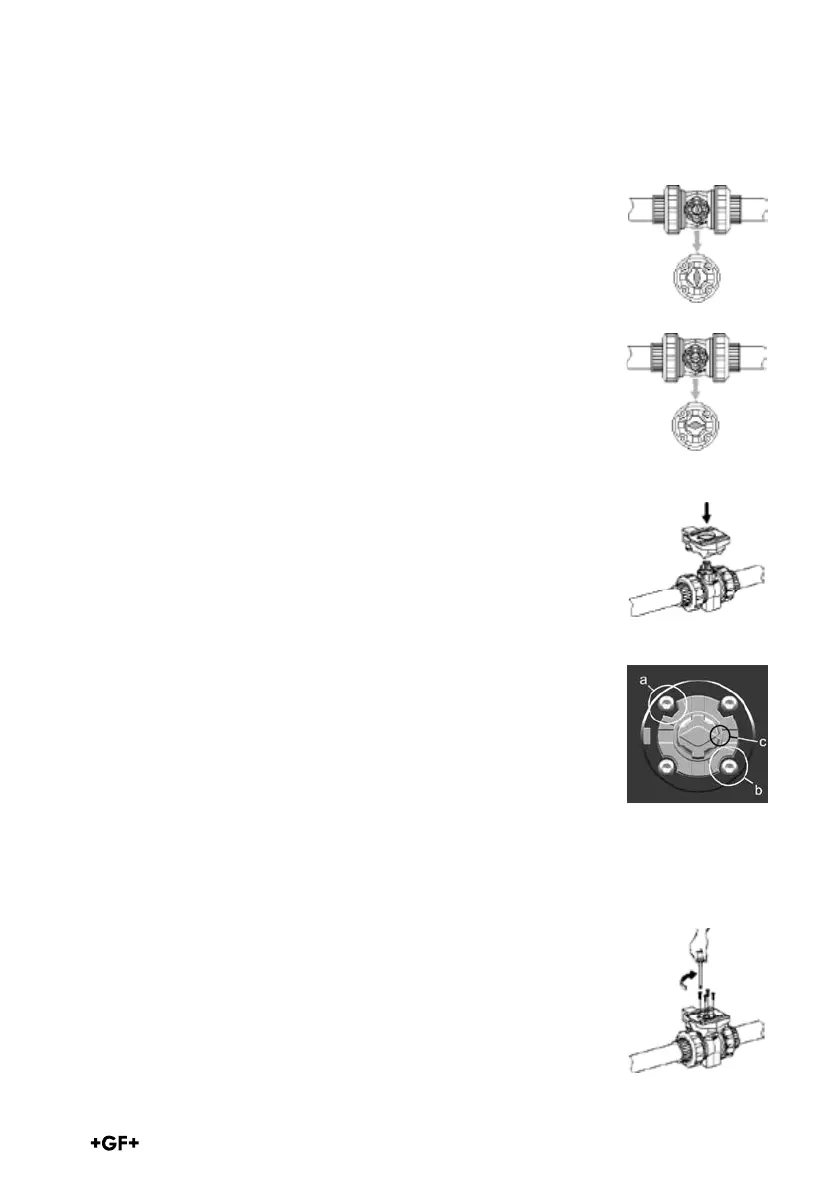

• Lepivotestasymétrique.
• Lapositiondupivotdoitêtreidentiqueàcellede
l’une des deux illustrations.
A Position du pivot robinet fermée
B Position du pivot robinet ouverte
• Placez le module multifonction sur le robinet
àbille
• Veilleràlaconformitédescontours!
Considérez les contours carrés (a) ou ronds (b) ainsi
que la position de la rainure asymétrique (c) du pivot.
• Serrez les 4 vis prémontées (Torx). A présent,
le module multifonction est bien fixé au robinet
àbille.
• Placez l’accouplement et la pièce d’accouple-
ment dans le module multifonctionnel.
• Bienvisserleservomécanismeàlaplaque
d’adaptationàl’aidedespincesprémontées
du boîtier multifonction.
