Montage avec commande manuelle
Visser d’abord les parties pour la commande
manuelle sur le servomécanisme (tenir compte de la
position de la came).
• Levierd’accouplementavecpièceintermédiaireen
haut
• Levierdecommande
• Pièceintermédiaireenbas
• Ensuite,laprocédureàsuivreestlamêmequepour
le montage sans commande manuelle

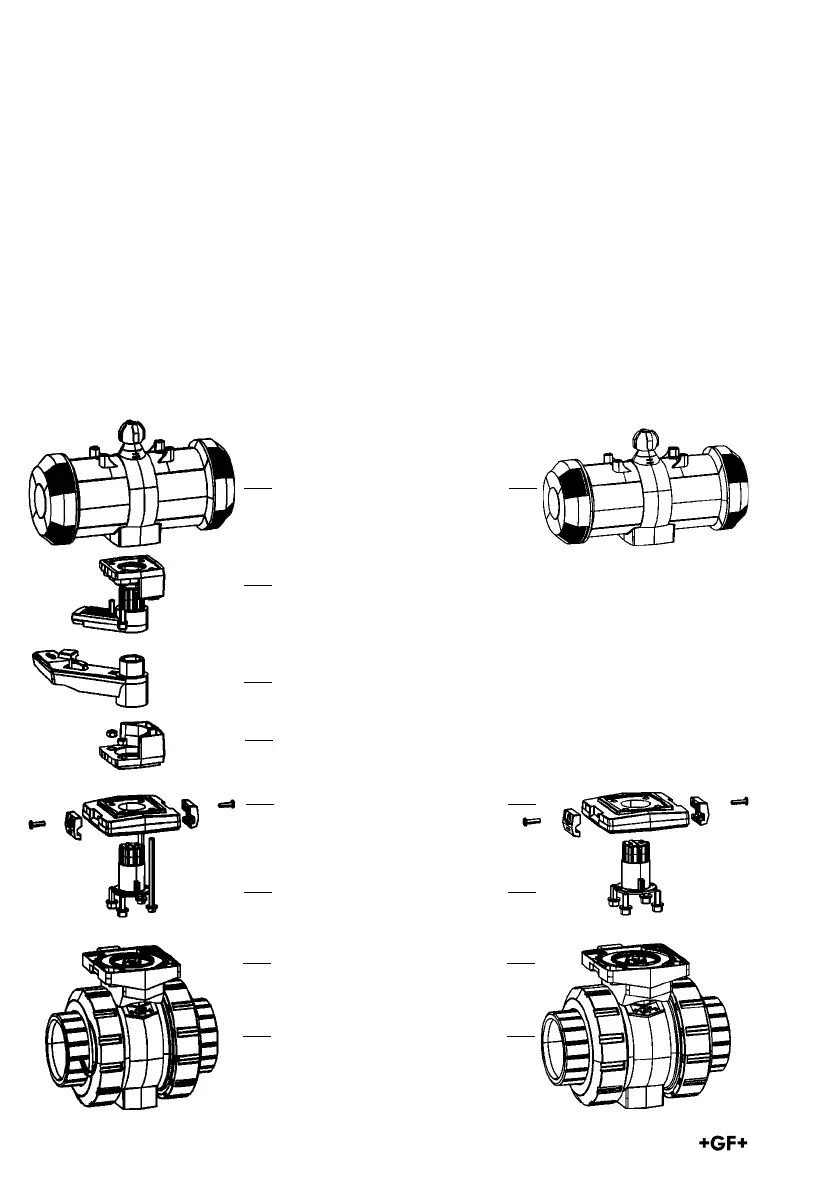

Servomécanisme
type PA11/21
Levier d’accouplement avec
pièce intermédiaire en haut
Levier de commande
Pièce intermédiaire en bas
Plaque d’adaptation
avec pinces
Pièce d’accouplement
Module multifonction
Robinetàbilletype546
Avec commande
manuelle
Sans commande manuelle
