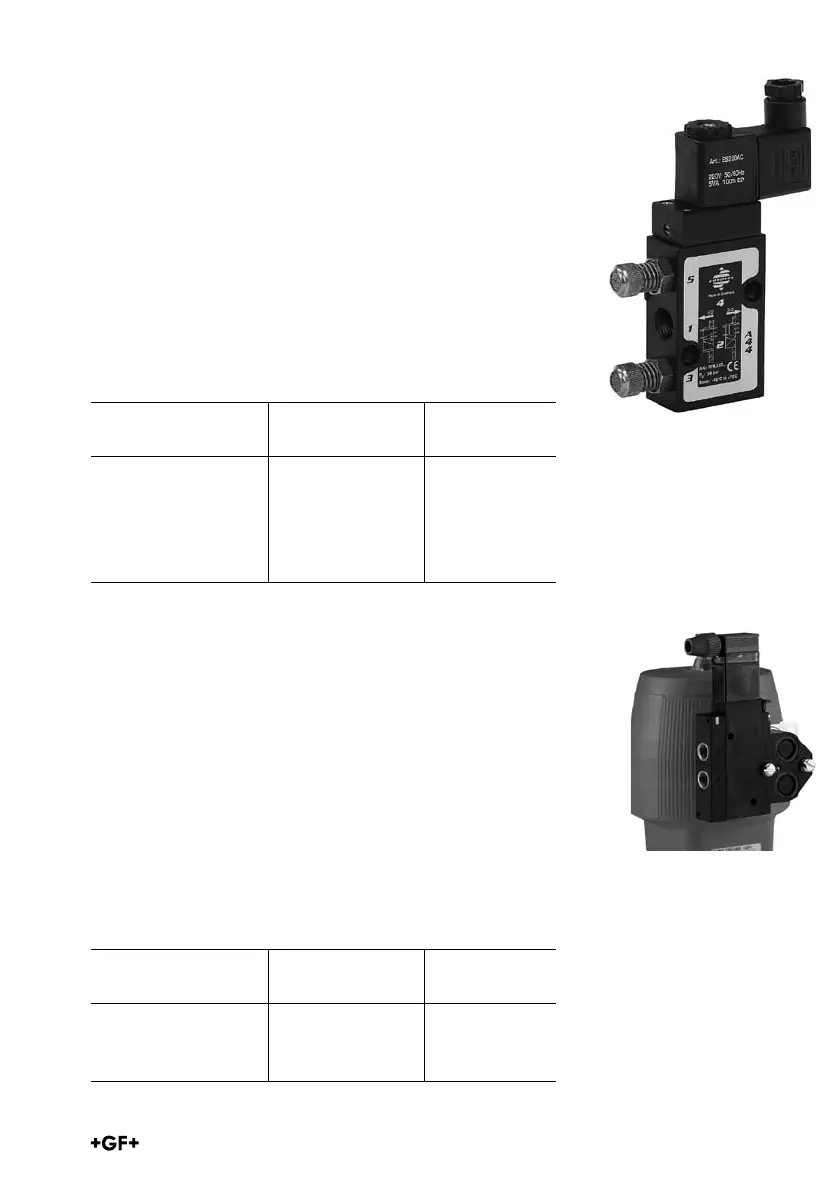

Vorsteuer-Magnetventil Typ MNL532
3/2–5/2-Wege Vorsteuer-Magnetventil
zu pneumatischen Stellantrieben
Ausführung:mitNAMURAnschlussund2Drossel-
schalldämpfern
Wirkungsweise:
3/2-Wege-Ventil in Ruhestellung Druckanschluss
1 geschlossen, Ausgang 3 entlüftet.
5/2-Wege-Ventil in Ruhestellung Druckanschluss 1 mit
Ausgang 4 verbunden, Ausgang 3 entlüftet.
Werkstoff des Strömungskörpers: Aluminium eloxiert
Elektrischer Anschluss: Gerätesteckdose
Spannung DN NBR
Code
230 V, AC 5 199 190 360
110 V, AC 5 199 190 359
48 V, AC 5 199 190 361
24 V, AC 5 199 190 358
24 V, DC 5 199 190 357
Vorsteuer-Magnetventil Typ 5470
4/2-Wege Vorsteuer-Magnetventil
zu pneumatischen Stellantrieben DA (doppelt
wirkend)
Ausführung:mitNAMURAnschluss
Wirkungsweise G:
4/2-Wege-Ventil in Ruhestellung Druckanschluss 1 mit
Ausgang 2 verbunden, Ausgang 4 entlüftet.
Werkstoff des Strömungsteiles: Polyamid
Elektrischer Anschluss: Gerätesteckdose
für Wechselspannung 50 /60 Hz und Gleich spannung
Spannung DN NBR
Code
230 V, AC/DC 4 199 190 302
110 V, AC/DC 4 199 190 303
24 V, AC/DC 4 199 190 304
