Optionen
Hubbegrenzung
Die Hubbegrenzung wird werkseitig montiert und er-
laubt eine Begrenzung des Stellwinkels bis 45° alterna-
tiv in Schliess- oder Öffnungsrichtung für Funktion FC
undFO.FürFunktionDAnurBegrenzunginÖffnungs-
richtung möglich.

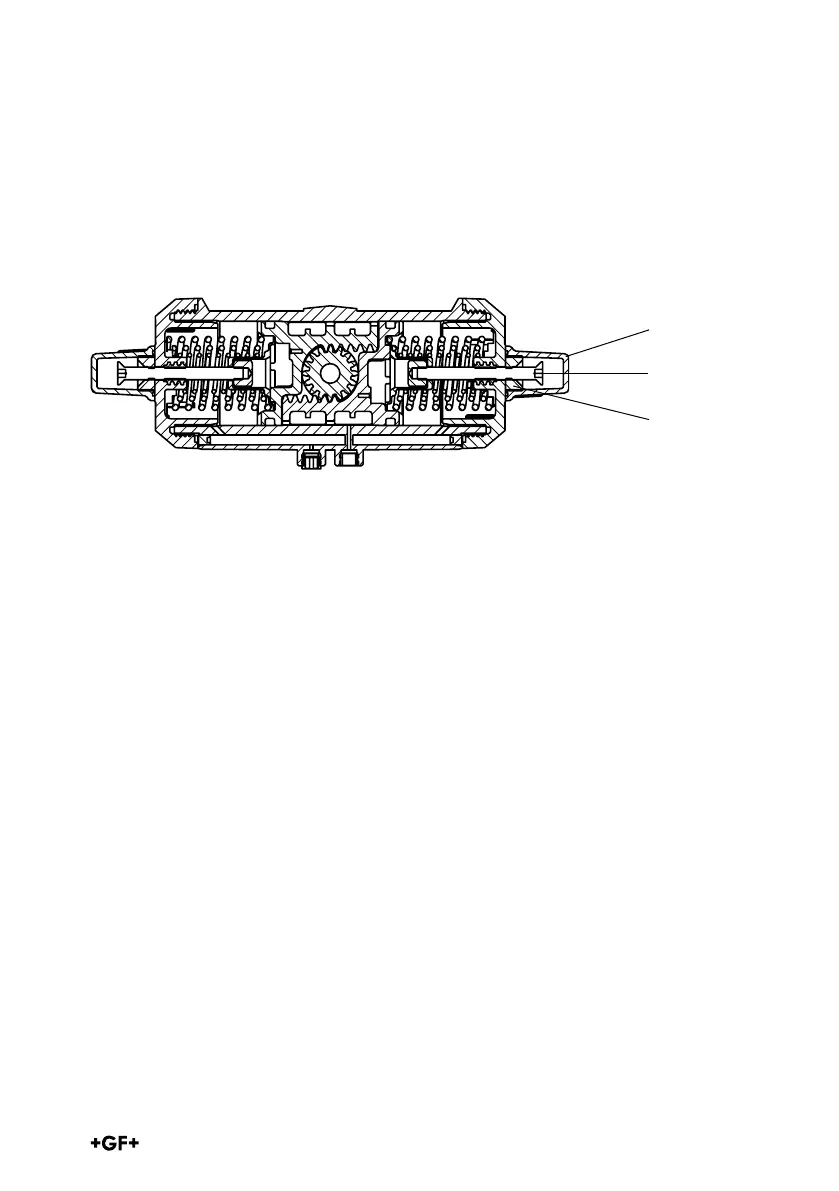

Abdeckhaube
Einstellschraube
Sicherungsmutter
Einstellung der Endlagenbegrenzung
Hubbegrenzung Schliessend FC-Version
a) Bitte prüfen ob sich die Federn in Ruhelage befinden
(keine Druckluft ansteht)
b) Die Abdeckhaube abschrauben
c) AntriebmitSteuerluftindieOffenstellungbringen
d)EinstellschraubegegendenUhrzeigersinndrehen
und gewünschte Einstellung suchen
e) Antrieb in Zu-Position bringen, Einstellung prüfen,
und falls notwendig ab Punkt c) wiederholen
f) Sicherungsmutter festziehen
g) Abdeckhaube montieren
Hubbegrenzung Öffnend FC-Version (DA)
a) wie oben
b) wie oben
c) AntriebinZUPosition
d)EinstellschraubeimUhrzeigersinndrehenundge-
wünschte Einstellung suchen
e)AntriebmitSteuerluftindieAUFPositionbringen,
Einstellung prüfen, und falls notwendig ab Punkt c)
wiederholen
f) und g) wie oben
