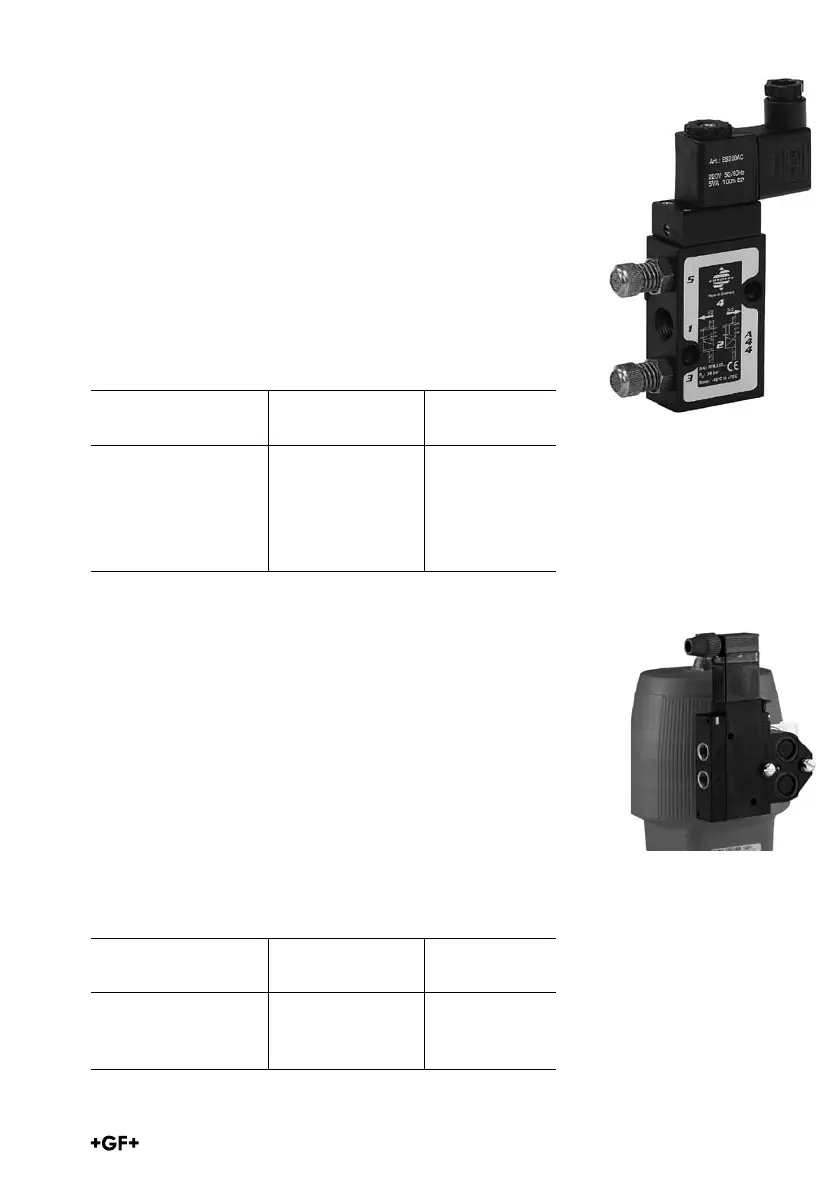

Vanne magnétique pilote type MNL532
Vanne magnétique pilote à 3/2–5/2 voies
Pour servomécanismes pneumatiques
Exécution:avecraccordementNAMURetdeuxabsor-
beurs d’étranglement
Fonction:
Vanneà3/2voiesenpositionderepos,raccordement
pression 1 fermé, sortie 3 purgée.
Vanneà5/2voiesenpositionderepos,raccordement
pression1fermé,raccordéàsortie4,sortie3purgée.
Matière du corps en contact avec le fluide: aluminium
anodisé. Raccordement électrique: prise de l’appareil
Tension DN NBR
Code
230 V, AC 5 199 190 360
110 V, AC 5 199 190 359
48 V, AC 5 199 190 361
24 V, AC 5 199 190 358
24 V, DC 5 199 190 357
Vanne magnétique pilote type 5470
Vanne magnétique pilote à 4/2 voies
Pour servomécanismes pneumatiques DA
(à action double)
Exécution:avecraccordementNAMUR
Fonction G:
Vanneà4/2voiesenpositionderepos,raccordement
pression 1 connecté avec sortie 2, sortie 4 purgée. Ma-
tière du corps en contact avec le fluide: polyamide
Raccordement électrique: prise de l’appareil
Pour tension alternative 50/60 Hz et tension continue
Tension DN NBR
Code
230 V, AC/DC 4 199 190 302
110 V, AC/DC 4 199 190 303
24 V, AC/DC 4 199 190 304
