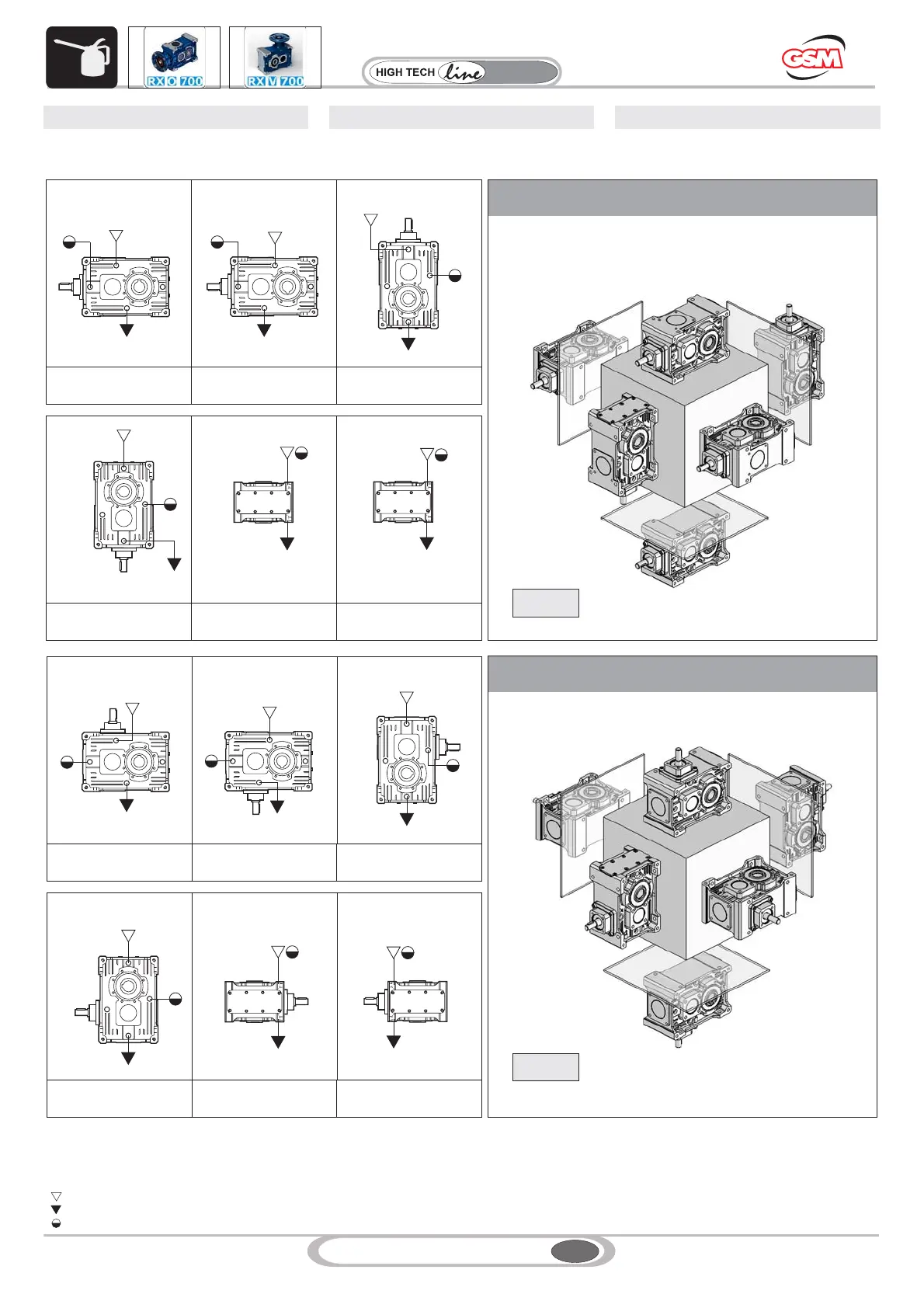

8.9 Mounting positions RXO-V 7008.9 Posizioni di montaggio RXO-V 700
8.9 Einbaulagen RXO-V 700
8. LUBRICATION 8. SCHMIERUNG8. LUBRIFICAZIONE
M1 M2
M3
M4
M5
M6
RXV
M1
M3
M4
M5
M6
M2
C1-C2
M1 M2
M3
M4
M5
M6
RXO
M1
M3
M4
M5
M6
M2
C1-C2
N.B. schema rappresentativo anche per 2 stadi
NOTE Diagram applies to double reduction units as well
HINWEIS: Schema auch für 2 Stufen gültig
L’esecuzione grafica rappresentata è la C1-C2.
Per le altre esecuzioni grafiche vedere sezione POSIZIONI MONTAGGIO.
The shown version is C1-C2.
To see further alternatives please refer to section MOUNTING POSITIONS.
Die graphisch dargestellte Version ist die C1-C2.
Für die anderen Versionen siehe EINBAULAGEN.
Carico / Filler plug/ Einfüllschraube
Scarico / Drain plug / Ablassschraube
Livello / Level plug / Füllstandanzeige
