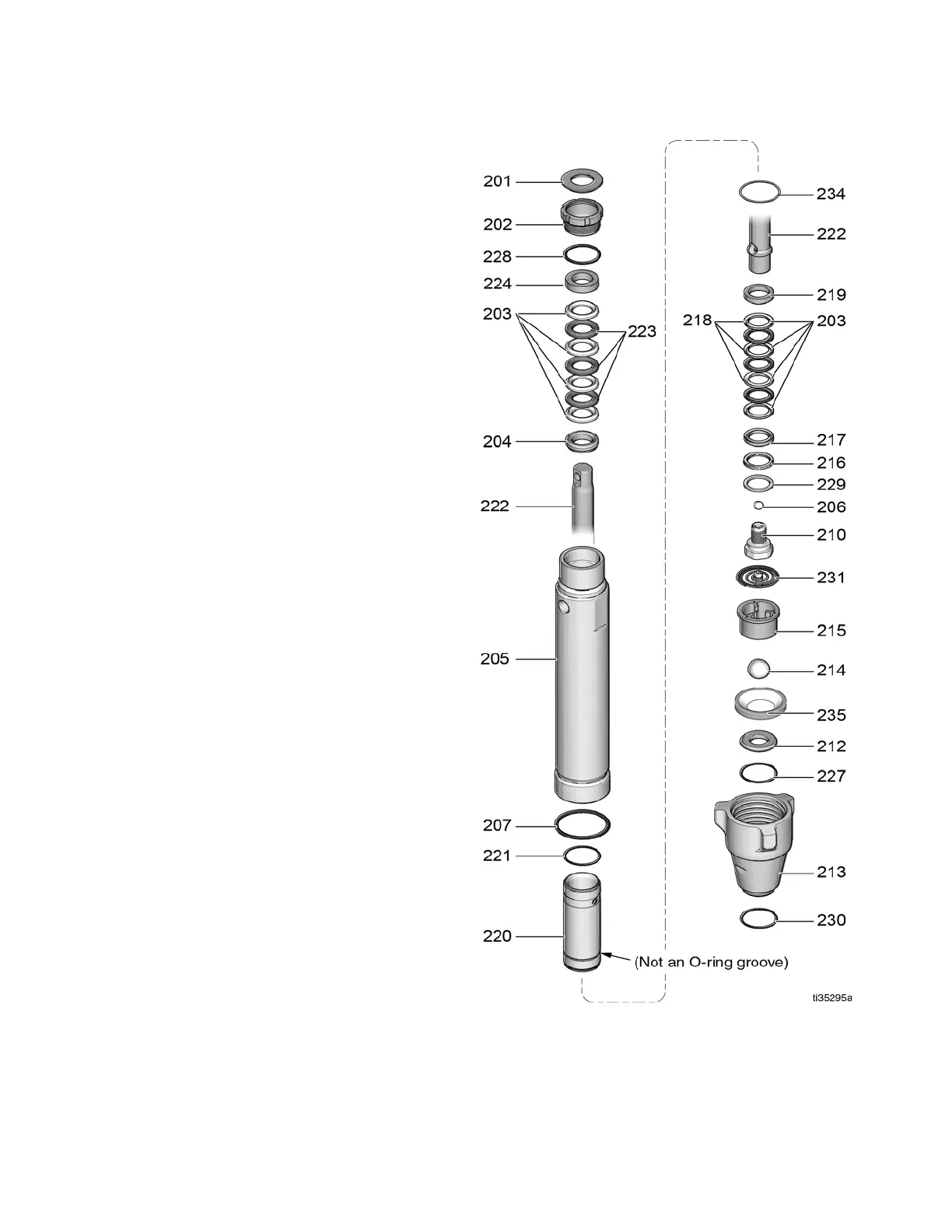

Parts - Pump 16X423, 17H831, 25E689
18 3A6584A
Parts - Pump 16X423, 17H831, 25E689
Ref. Part Description Qty.
201* 112590 SEAL, throat
1
202 15E962 NUT, packing
1
203* 193722 V-PACKING, throat, V-Max,
UHMWPE, blue
8
204* 15G658 GLAND, male, throat
1
205 CYLINDER, pump
1
16X454 Model 16X423
16X458 Model 17H831
17Z421 Model 25E689
206 BALL, check
1
107203* Model 16X423(Stainless steel)
17R047 Model 17H831, 25E689 (Ceramic)
207* 160325 PACKING, o-ring
1
210 249177 VALVE, piston
1
212 KIT, seat, carbide
1
240918 Model 16X423 (includes 214, 227)
24N013 Model 17H831, 25E689 (includes 214,
227, 231)
213 VALVE, intake (foot)
1
15E655 Model 16X423
15A303 Model 17H831, 25E689
214 BALL, check, inlet
1
107167* Model 16X423 (Stainless steel)
17R046 Model 17H831, 25E689 (Ceramic)
215 GUIDE, ball
1
198505 Model 16X423
193391 Model 17H831, 25E689
216* 119636 WIPER, piston
1
217* 189588 GLAND, female, piston
1
218 V-PACKING, leather, piston
3
15E639* Model 16X423, 25E689
112591 Model 17H831
219* 189585 GLAND, male, piston
1
220 SLEEVE, cylinder
1
249121 Model 16X423, 25E689
248979 Model 17H831
221* 108822 O-RING, ptfe
1
222 ROD, piston
1
249119 Model 16X423
288103 Model 17H831
17Z315 Model 25E689
223* 112591 V-PACKING, leather, throat
3
224* 15G657 GLAND, female, throat
1
227* 107098 O-RING, ptfe
1
228* 156593 O-RING
1
229*
15J800 WASHER, backup
1
230* 118494 O-RING, fluoroelastomer (Model 16X423
only)
1
231 SPRING, intake, ball
1
249770 Model 16X423
24E027 Model 17H831, 25E689
234* 17E793 O-RING, FX90
1
235 17Y288 SEAL, ball guide, Mark VII, Mark X
1
* These parts are also included in Repair Kit 17H840 (SST balls),
which may be purchased separately.
† These parts are also included in Repair Kit 17H848 (ceramic
balls), which may be purchased separately.
