39
刃出し量は、カッターペンの先端を回して調整します。数値を赤い
ラインに合わせて、刃出し量を調 整してください。
大きな数値に合わせるほど刃出し量が多くなり、
数値を1つ回転させると約0.1mm刃が出入りし
ます。約 1 m mまで 刃を出すことが できますので 、
カット条件に合わせて調整してください。
【注意】 カッター刃の取り扱いは、手などを切らないよう十分に注意
して 行ってください 。
【注意】 刃先が出ていない状態(目盛0)から、時計回り(目盛10側)
にはキャップを回さないでください。同様に刃先が1mm出て
いる状態(目盛10)を超えて、更に反時計回り(目盛0側)には
回さないでください。カッターペンが破損する恐れがあります。
台紙を貫通させないよう刃出し量を調整してください。貫通させて
カットする時 は 、必ずカッティング 用 台 紙を使してください。
カッ ティン グ シ ート
台紙
カッター 刃
カッター 刃
カッ ティン グ シ ート
台紙
刃出し量調整の目安と注意
カッターペンの準備
本項は、シート紙のカット作業までの準備手順を説明したものです。
操作の詳細は、CE LITE-50の取扱説明書をご覧ください。
カ ッ タ ー ペ ン の セ ット
1. ツ ー ルホ ルダ ー のロックレバ ーを 手 前
に引き出し固定を
解 除します。
2. ロ ッ ク レ バ ー を 上 に 押 し 上 げ な が ら 、カ
ッターペンをツールホルダーの奥まで
差し込 みます 。
3. ロックレバーを「カチッ」と音がするまで
押し込み 、カッターペンを固 定します。
ロックレバー手前の
穴の中が、白くなる
まで奥に押し込んで
ください 。
メ デ ィ ア セ ット レ バ ー の セ ット
詳細は、CE LITE-50の取扱説明書をご覧ください。
左 側 の メ デ ィア セットレ バ ー の セ ット
左 側 の メ デ ィア セ ットレ バ ー
を下ろし、左側のプッシュロ
ー ラ ー で メ デ ィア を 固 定 し
ます。
右 側 の メ デ ィア セットレ バ ー の セ ット
右 側 の メ デ ィア セットレ バ ー は 、メ デ ィア の 幅 に よりプッシュロ ー ラ
ー の ロック の 強 さ が 異 なります 。ロックは3段階あり、メディアの幅
に 合 わ せ た 位 置( 1・2・3 の 位 置 )に セ ットし ま す 。
プ ッ シ ュ ロ ー ラ ー の セ ット
メディアの幅に合わせて、左右のプッシュローラーの位置を調整
し ま す 。プ ッ シ ュ ロ ー ラ ー は 、メ デ ィ ア の 両 端 に 位 置 す る よ う に セ ッ
トし て くだ さ い 。
プッシュロ ーラー の 移 動
プッシュローラー の 移 動 は 、メディアセットレバ ーを上 げ てプッシュ
ローラーを解除した状態で行います。プッシュローラー真ん中の
「PUSH」部と「PUSH」部の反対側を指で挟んで、押したまま左
右に移動します。「PUSH」部が押しにくい位置にある場合は、押
しやすい位置に回転させてください。
プッシュローラーを目的の位置まで移動したら、「PUSH」部を離
して、位置合わせの溝に「カチッ」とはまる位置にセットします。セ
ット後、「PUSH」部を押さず軽く左右に動かして、位置合わせの
溝にはまっていることを確認してください。
操作マニュアル
プッシュロ ーラー
位置合わせの溝
カチッ
ロックレバ ー
ロックレバ ー
白くなる
ロックロック 解 除
カチッ
ロックレバ ー
白くなる
ロックロック 解 除
メディア 幅 とロック 位 置
ロック1 : A4/8.5”/220mm/B4/11”/A3
ロック2 : 12”/320mm/A3+/カッティング用台紙/B3/15”/A2
ロック3 : 17”/500mm/20”
「 テ スト カ ット 」ボ タ ン : テ スト カ ット 画 面 に 移 行 し ま す 。
「ホーム」ボタン : ツールキャリッジをホーム点に移動します。
「USB」ボタン :
USBメモリから作図するときのメニューに移行します。
ポ ジ ション キ ー : ポジ ション キ ー 画 面 に 移 行 します 。
その 他のボタン
「ページ」ボタン : 同階層の次ページに移行します。
「終了」ボタン :
現在の画面を終了します。 (確定)が表示されている画
面で、  (確定)の前に押すと、設定をせずに終了します。
「確定」ボタン : 設定を確定させます。
「実行」ボタン : 設定を実行します。
「原点」ボタン : 作図原点を設定します。
「作図範囲」ボタン :
セットされたメディアの作図範囲を表示します。
「OK」ボタン :
ポジションキーで移動したツールの位置を確定させます。
「停止」ボタン : 作図動作を停止します。
解除
ロック 1
ロック 2
ロック 3
解除
ロック
3. メディア幅検出を無効にする場合は、「オフ」
を選択します。メディア幅検出を有効にする場
合は、「オン」を選択します。設定が完了した
ら  (終了)を押します。
【注意】 「オフ」に設定した場 合は、セットしたメディアサイズを超える
デ ー タ を カ ットし な い で くだ さ い 。メ デ ィア の 外 側 を カ ットし て
しまうため 、カッターペンやカッティングマットが 破 損する恐
れ があります。

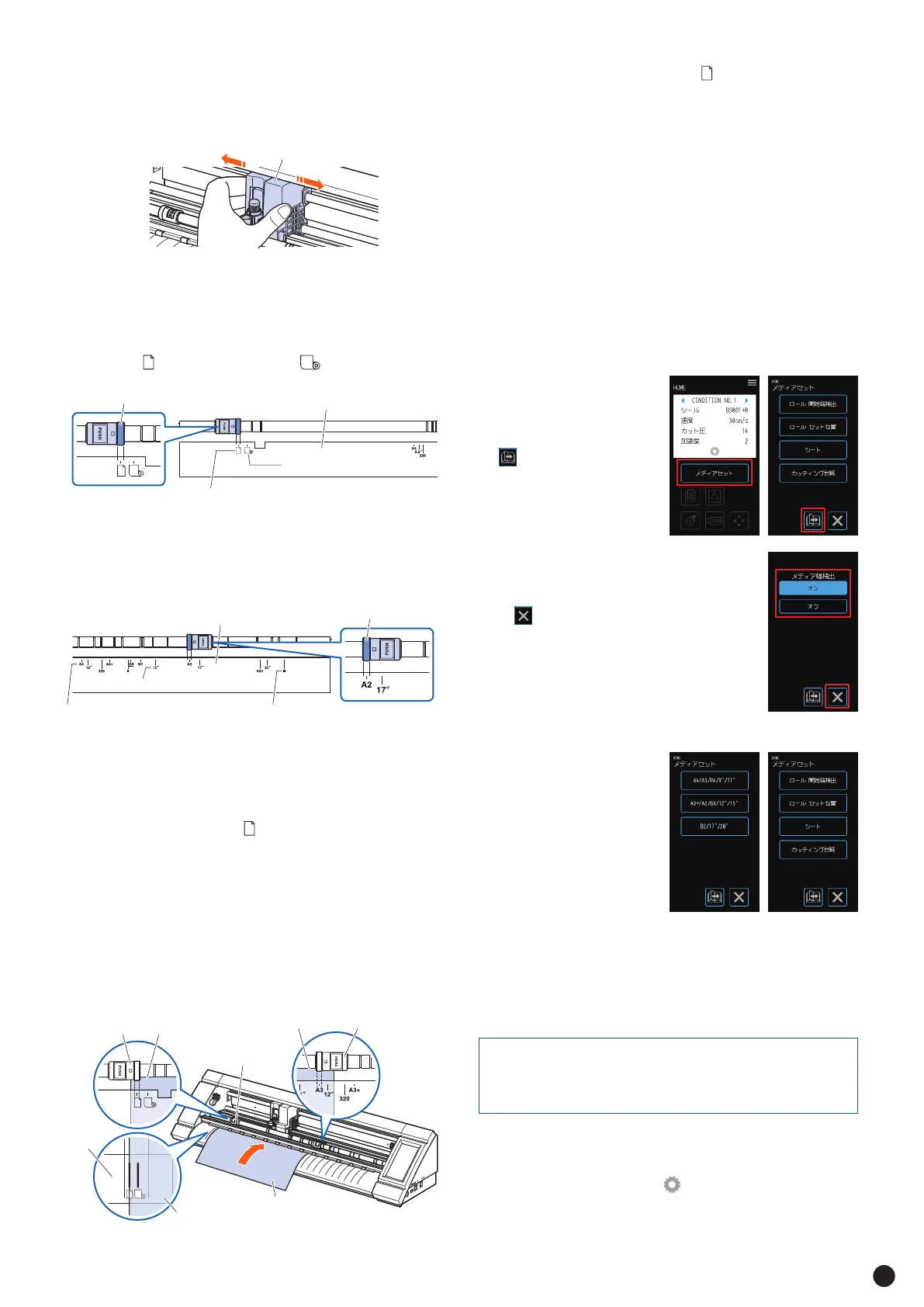

ツールキャリッジが妨げになる場合は、左右のメディアセットレバ
ーを解除してゆっくりと移動させてください。ツールキャリッジは、
左右を挟み込むように持ってください。別の部分を持ったり、無理
に移動させると破損する恐れがあります。
シ ート 紙 の セ ット
1. メディアセットレバーを上げて、プッシュローラーを解除します。
2. 左側のプッシュローラーを「 」マーク位置にセットします。
右側のプッシュローラーは、シート紙の幅に合わせてセットします。
3. 左右のメディアセットレバーを下げて、プッシュローラーをロッ
クします。
4.「HOME」画面から「メディアセット」→「シート」を押します。
5. シ ート紙 の 先 端をプッシュロ ー ラー に 均 等 に 突 当 てます 。シ ート
紙 は 、プ ッシュロ ー ラ ー 位 置 ガ イド の 下 を 通 し 、フロ ントガ イド
に 平 行 に な る よう に セ ットし て くだ さ い 。
プ ッシ ュ ロ ー ラ ー の セ ット 位 置
左側のプッシュローラーのセット位置
プッシュローラー の「 メディア 押さえ 部 」をプッシュロー ラー 位 置 ガ
イドのマークの 位 置に 合わせてセットします。シート紙とカッティン
グ用台紙は「 」マークに、ロール紙は「  」マークに合わせてく
ださい。
右側のプッシュローラーのセット位置
プッシュロ ー ラ ー の「 メ デ ィア 押 さえ 部 」をメ デ ィア の サ イズ に 合 わ
せてセットします。規格サイズ(ミリ)は上段、規格サイズ(インチ)
は中段、規格外サイズとカッティング用台紙は下段のマークに合
わせてください 。
ツ ー ル キ ャリッジ
プ ッシ ュロ ー ラ ー 位 置 ガ イド
ロール紙
シート紙/カッティング用台紙
メ ディア 押 さえ 部
プ ッシ ュロ ー ラ ー 位 置 ガ イド
規 格 サ イ ズ( ミ リ )
規 格 サ イ ズ( イ ン チ )
規格外サイズ/カッティング用台紙
メ ディア 押 さえ 部
メディア幅検出の設定
メディアの種類(特に透過性が高いメディア)によっては、メディア
の先端/幅/セット位置に関するエラーが発生して、正しくメディア
をセットできない場合があります。このような場合は、カッティング
用台紙を使用するか、以下の手順でメディア幅検出を無効にして
使 用してください。
設定を行う前にメディアを取り外してください。メディアがセットさ
れている状態では、設定できません。
シ ート紙
プッシュロ ーラー
プッシュロ ーラー シ ート紙 の 先 端
平 行 に セ ット
フロントガ イド
シ ート紙 の 先 端 プッシュロー ラー
シ ート紙
7. メ デ ィア の 幅・先 端・後 端 を 検 出 し 、シ ー ト 紙 が セ ットさ れ ま す 。
エラー表示が出た場合は、画面の指示に従って操作してくだ
さい。
6. シート紙の左端をフロントガイドの「 」マークの「 I 」印に合わ
せます。
1. 「HOME」画面の「メディア
セット」を押して、「メディア
セット」画面を表示します。
2.   (ページ)を押して、「メデ
ィア幅検出」画面を表 示しま
す。
4. 設定に応じて、「メディアセット」画面の表示が変わります。
●
「オフ」に設定した場合は、
セ ット す る メ デ ィア の サ イ ズ
を選 択します 。
「A4/A3/B4/8"/11"」を
選択した場合は、「A3」の
ロ ー ル 紙 が セ ットさ れ て い る
も のとし て 扱 わ れます 。
「A3+/A2/B3/12"/15"」
を選択した場合は、「A2」
の ロ ー ル 紙 が セ ットさ れ て
いるも の とし て 扱 わ れます 。
「B2/17"/20"」を選択した場合は、「20"」のロール紙がセット
されているものとして扱われます。
●
「オン」に設定した場合は、セットするメディアの形状を選択し
ます。
「オン」を
選択した場合
「オフ」を
選択した場合
CONDITION NO.(カット条件)の確認
タッチパネル上のHOME画面で (CONDITION)ボタンを押して、
カット条件の設定を行います。詳しくは、取扱説明書(5.1)をご覧
ください 。
