Best-Nr. 3414 beiliegend)
Einstellen der Federspannung
Einstellen der Federspannung
Einstellen der Federspannung am Knüppel
Einstellen der Federspannung am Knüppel

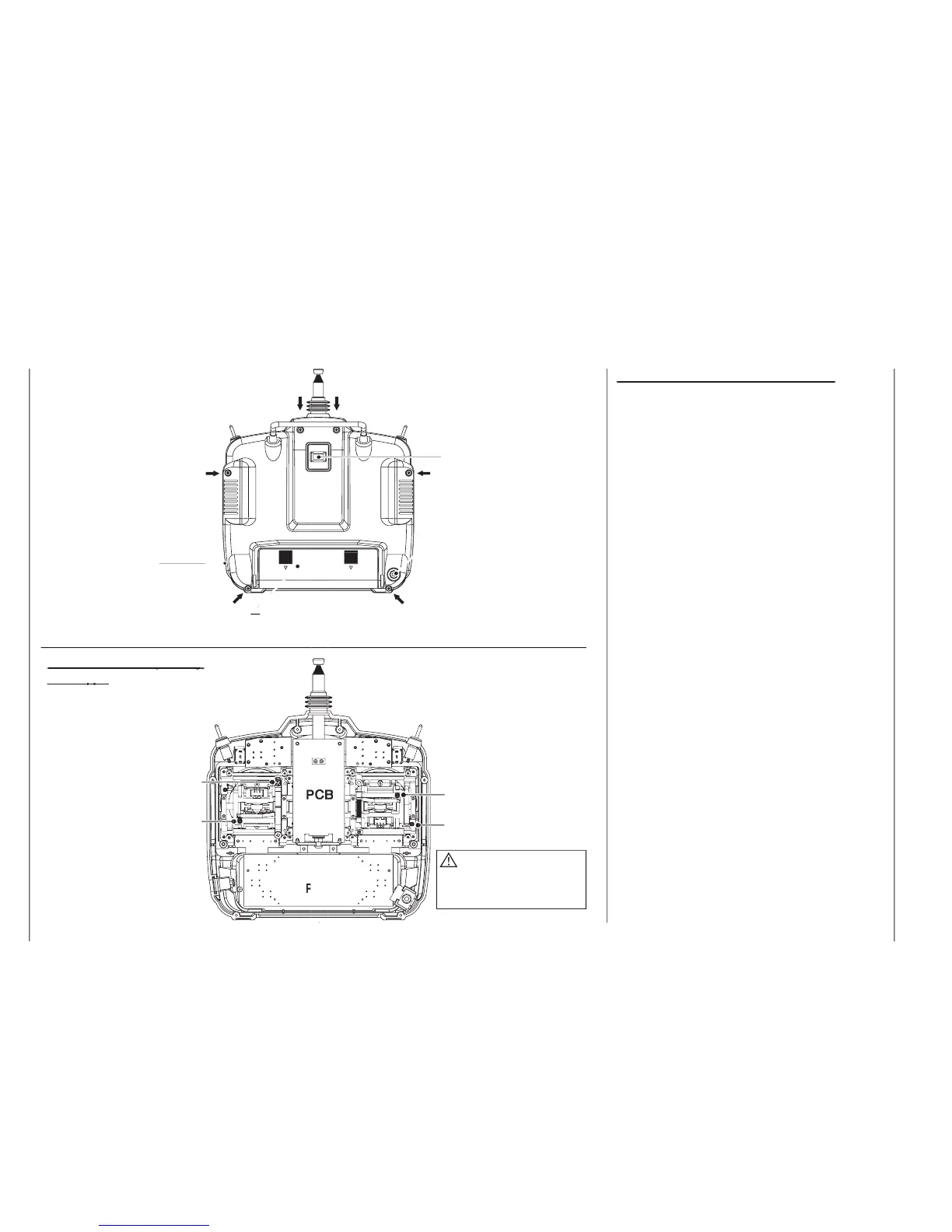

Akku sowie 6 Schrauben an der Unterseite des
Senders entfernen. Unterschale abnehmen, dabei be-
achten, daß keine elektronischen Bauteile beschädigt
werden. Jede Schraube auf gewünschte Spannung ein-
stellen (im Uhrzeigersinn für stärkeren Druck, dagegen
Achten Sie beim Einstellen der Rasterspannung darauf,
daß die Stellschraube nicht nach Abschluß des Einstell-
vorgangs die PC-Grundplatine berührt.
Die Voreinstellung für den Gasknüppel ist die Raster-
führung. Wenn Ihnen diese Einstellung nicht zusagt,
können Sie sie mit den nachfolgenden Arbeitsschritten
ändern. Sie benötigen dazu einen Kreuzschlitzschrau-
bendreher und eine Flachzange.
1. Den Senderquarz an der Rückseite des Senders
abziehen, dazu die Laschen nach innen drücken.
2. Batteriefach-Deckel leicht nach innen drücken
und abnehmen, Batterie entnehmen.
3. Die Schrauben an den Gehäuseecken heraus-
drehen, ebenso die beiden Schrauben des
4. Die beiden Hälften der Senderschale vorsichtig
trennen, ausgehend von der Unterseite.
5. Für einen leichteren Zugriff die beiden mehrpoligen
6. An der linken Seite der linken Knüppeleinheit sitzt
ein schwarzer Kunststoffhebel mit Feder zur Knüp-
pelrückstellung - im Zweifelsfall durch Bewegen des
Knüppels lokalisieren und die Feder mit der Zange
7. Den Hebel zur Mitte schieben (evtl. Knüppel be-
Das Akkukabel ist so kodiert, daß es
nur in einer Richtung eingesteckt wer-
den kann. Keine Gewalt anwenden!
