Funktionsmodus HUBSCHRAUBERMODELL
Gaskurven
30
Funktionsmodus HUBSCHRAUBERMODELL
7. Wechseln Sie mit der DOWN-Taste zur Funktion
THROTTLE CUT
.
8. Sie können die Funktion
THROTTLE HOLD
verlas-
sen, indem Sie DOWN und SELECT gleichzeitig
drücken.
Gaskurven (Throttle Curve)
Die mx-12 stellt zwei getrennte Gaskurven mit jeweils 5
einstellbaren Punkten zur Verfügung.Damit können zwei
individuelle Abstimmungen von Gas- und Pitchkurve
voreingestellt werden. Wenn die Kurven einmal
eingerichtet sind, können sie im Flug einzeln mit dem
Umschalter für Flugphasen abgerufen werden.
Der
Flugphasenschalter bietet die Wahl zwischen 2 Phasen:
Normal und Stunt (Kunstflug). Die Stellung Normal sollte
für die Schwebe-Gaskurve benutzt werden, die Stellung
Stunt für Kunstflugmanöver und Vorwärtsflug.
Jeder der 5 Punkte auf der Gaskurve kann einzeln
von 0-100% eingestellt werden. Diese 5 Punkte ent-
sprechen den Stellungen des Gasknüppels.
Leistungsabgabe
Knüppelstellung
Leistungsabgabe
Knüppelstellung
Leistungsabgabe

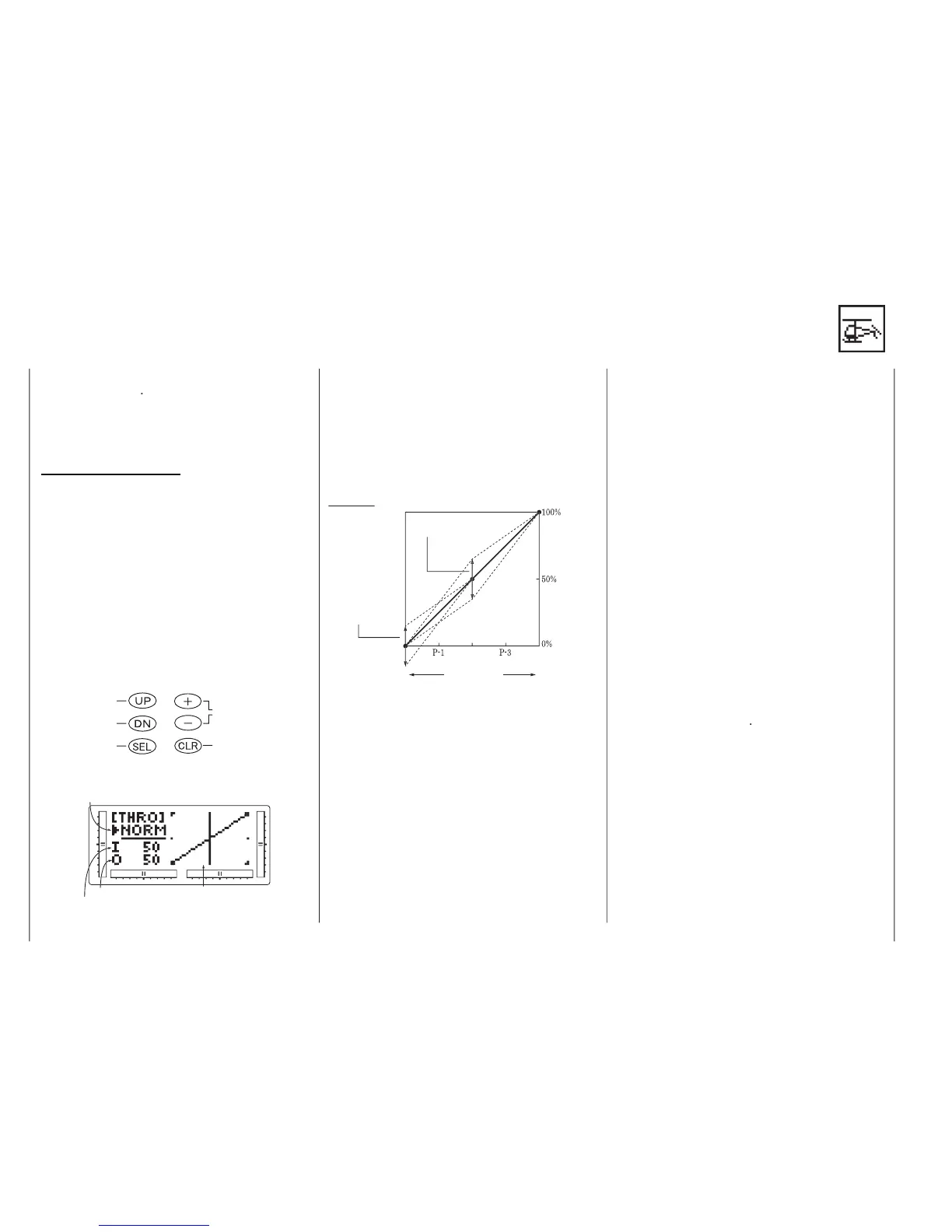

Gaskurven-Graphik
Stellung d. Flugmodus-Schalters
Zum Menü
Pitchkurve
Zum Menü Gas
Halten
Kurvenpunkte
P-LOW, P-1, P-MID,
P-3 und P-HIGH durch Drücken anwählen
Wert ändern/Schal-
ter wählen
Wert auf 0 setzen
oder Funktion
sperren
Der Sender ist werksseitig auf
die Gaskurve eingestellt,
die im Bild unten durchgehend gezeichn
et ist.
Die Ein-
zelpunkte in der Mitte können je nach Bedarf höher oder
niedriger gesetzt werden.
Die Stellung des Gas-Trimmhebels wirkt
sich im Normal-
modus auf
die P
osition der unteren Punkte (Plow) aus,
wie
in der folgenden Grafik zu sehen i
st.
Gaskurve
Gas-Knüppel
P-HIGH
P-MID
P-LOW
Arbeitsbereich für
Gas-Trimmung
Arbeitsbereich für
Schwebegas
Ausgangswert
So kommen Sie zur Funktion Gaskurve:
1. Stellen Sie den Ein/Aus-Schalter auf EIN.
2. Wählen Sie den Funktionsmodus durch gleichzeiti-
ges Drücken von DOWN und SELECT an.
3. Drücken Sie die UP oder DOWN-Taste, bis oben im
Display
THRO
erscheint.
Hinweis:
Wählen Sie NORM für Schwebeflug-Kurven
und STUNT für Kunstflug. In diesem Beispiel
werden wir uns speziell mit der Schwebeflug-
kurve befassen.
4. Wählen Sie den Punkt, den Sie ändern wollen, durch
Drücken der SELECT-Taste aus.
5. Mit (+) oder (-) erhöhen oder verringern Sie den
Wert des gewählten Kurvenpunkts. Der Wertebe-
reich für jeden Punkt geht von 0-100% in 0,5%
Achtung:
In jeder Kurve ist als Werkseinstellung für
die Punkte 1 und 3, also bei 25% und 75%,
der Wert „INH“ (versteckt) eingetragen, so-
lange keine anderen Punkte verändert wer-
den
.
Sobald Sie andere Punkte geändert
haben, nehmen auch diese Punkte neue
Werte an, bis eine gleichmäßige Kurve
vorliegt. Wenn Sie dies verhindern wollen,
drücken Sie auf SELECT, bis P-1 oder P-3
im rechten oberen Teil des Displays ange-
zeigt wird. Drücken Sie auf (+) oder (-),
um die Punkte 1 (25%) oder 3 (75%) zu
aktivieren. Anschließend können die Werte
einer jeden Kurve durch erneutes Drücken
von (+) oder (-) angepasst werden.
6. Um die Kurven auf STUNT-Modus einzustellen,
drücken Sie zuerst SELECT, um die Funktion NORM
zu markieren, und dann auf (+) oder (-), um die
Funktion STUNT anzuwählen. Führen Sie die Schrit-
te 4 und 5 so oft aus, bis der Vorgang abgeschlos-
sen ist.
7. Durch Drücken der UP-Taste kommen Sie zur
Funktion
PITCH CURVE
.
8. Durch Drücken der DOWN-Taste kommen Sie zur
Funktion
THROTTLE HOLD
.
9. Sie können die Funktion
THROTTLE CURVE
verlassen, indem Sie gleichzeitig auf DOWN und
SELECT drücken.
Einstellungen für Leerlauftrimmung
Der Gas-Trimmhebel ist nur dann aktiviert, wenn der
Flugphasen-Schalter in Stellung „Normal“ steht. Auf die
Positionen 1 oder Autorotation hat der Gas-Trimmhebel
keinen Einfluß.
