Funktionsmodus HUBSCHRAUBERMODELL
Funktionsmodus HUBSCHRAUBERMODELL
ALWAYS ON: Mischer immer EIN
RIGHT FWD: Fahrwerksschalter vorn
RIGHT REA: Fahrwerksschalter hinten
LEFT FWD: Klappenschalter vorn
LEFT REA: Klappenschalter hinten
AILE D/R: AILE D/R in Position 1
ELEV D/R: ELEV D/R SW Position 1
So kommen Sie zur Funktion Programmierbare
1. Stellen Sie den Ein/Aus-Schalter auf EIN.
2. Wählen Sie den Funktionsmodus durch gleichzeiti-
ges Drücken von DOWN und SELECT an.
3. Drücken Sie die UP oder DOWN-Taste, bis oben im
Die Master- und Slave-Mischer-Kanäle wählen:
4. Mit den (+) oder (-) -Tasten können Sie den Master-
5. Mit SELECT bewegen Sie den Cursor zum Slave-
6. Mit (+) oder (-) wählen Sie den Slave-Kanal an.
7. Drücken Sie einmal auf SELECT. Ganz oben im
Display werden weiterhin die aktuellen Mischerka-
näle angezeigt, aber jetzt zeigt ein Pfeil auf diejenige
aktuelle Knüppelposition, die angepaßt werden muß.
Einstellen der Mischwerte:
8. Drücken Sie den Master-Knüppel in die Richtung, in
der Sie mischen wollen, drücken Sie dann die (+)
oder (-) -Taste, um den Mischwert für den Slave-Ka-
nal höher oder niedriger anzusetzen. Die Wertanzei-
ge im Display ändert sich und zeigt den jetzt ge-
wählten Mischwert an. Als nächstes drücken Sie den
Masterknüppel in die andere Richtung und stellen
den Mischer dazu passend ein.
Einstellen der Mischerschalter-Aktivierung:
9. Markieren Sie den Schalter mit SELECT. Die An-
besagt, daß der aktuell ge-
wählte Schalter immer eingeschaltet ist.
Mischerbetätigung und Schalter:
Jedes Mischerprogramm kann mit einem Schalter oder
Schaltknopf ein- und ausgeschaltet werden. Die Knöpfe
und Schalter, die Sie für programmiertes Mischen
auswählen können, sind auf der rechten Seite mit den
Abkürzungen, die im Display auftauchen, und den
dazugehörigen Stellungen aufgelistet.

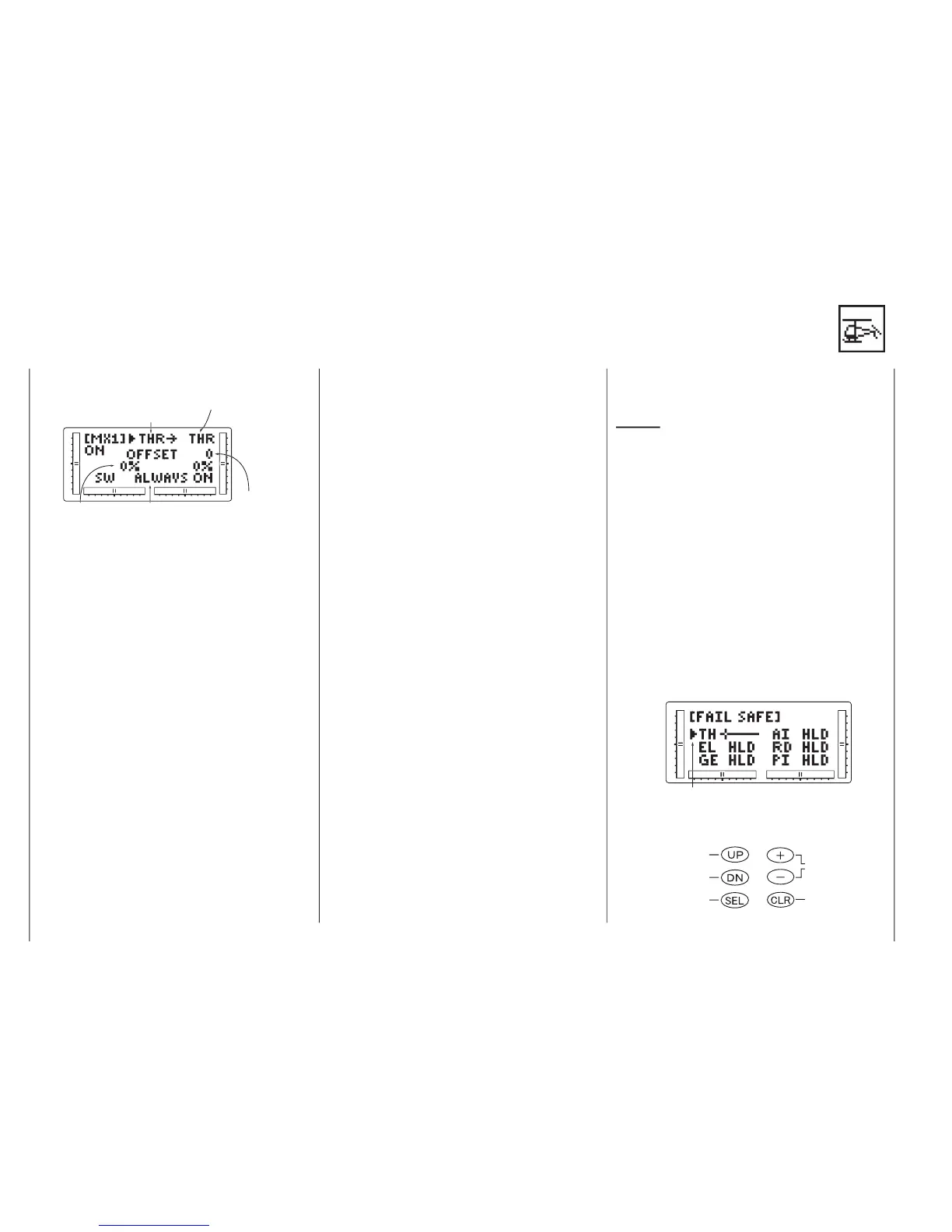

Einstellen des Offset für den Mischerkanal:
1. Drücken Sie auf SELECT, bis das Wort offset
markiert ist. Dann zeigt das Display oben die
aktuellen Mischerkanäle an, wobei das Wort “OFF-
SET“ in der Mitte der Anzeige steht. Der Wert rechts
ist der Neutralpunkt des Mischeroffset, also momen-
2. Ein neuer Wert für den Offset kann mit den Tasten
(+) oder (-) gewählt werden. Dies ist dann der neue
Wert für den Neutralpunkt des Slave-Kanals (den
Punkt, an dem der Mischer aktiviert wird). Drücken
Sie auf CLEAR, um den Wert auf 0 zurückzusetzen.
3. Sie verlassen die Funktion
indem Sie gleichzeitig auf DOWN und SELECT
drücken. Mit ein bißchen Übung läßt sich das
Zu programmierender Kanal:
EL : Nick PI : Roll/Pitch
Der Mischer-Offset dient dazu,den Neutralpunkt des
Slave-Kanals neu festzulegen.
Mischen leichter verstehen. Seine Einsatzmöglich
keiten werden nur durch Ihre Phantasie begrenzt.
Die Funktion Fail Safe ist nur verfügbar, wenn Sie den
mx-12 - Sender in der Modulationsart PCM benutzen.
Diese Funktion soll dazu beitragen, daß bei Signal-
verlust am Empfänger der Schaden an Ihrem Modell
möglichst klein gehalten wird. Die Servos stellen sich
entweder auf die vordefinierten Fail Safe - Werte ein
oder halten die Position, die sie beim letzten guten
Wie schon oben gesagt, ist die Fail-Safe/Hold - Funktion
bei PPM-Modulation nicht anwendbar. Deshalb wird
Fail-Safe/Hold im PPM-Modus nicht im Menü auf dem
Display angezeigt. Nähere Informationen zur Art Ihres
Sendesignals erhalten Sie in dem Abschnitt Modulati-
Die Gasposition für Fail Safe ist werksseitig
aus Sicherheitsgründen auf die Leerlaufstel-
