Funktionsmodus FLÄCHENMODELL
Notieren Sie dabei die Ausschlagrichtung jeder
5. Legen Sie fest, für welchen Kanal Sie die Aus -
schlag-Umkehrfunktion haben wollen, und wählen
diesen mit der SELECT-Taste an.
6. Mit den (+) und (-) - Tasten können Sie die Aus-
schlagrichtung des Servos ändern. CLEAR stellt die
Einstellung auf „Normal“ zurück.
7. Jetzt können Sie Ihre Änderungen an der Aus -
schlagrichtung durch Betätigen der entsprechenden
Steuerungs-Geber überprüfen.
- Funktion erreichen Sie durch
- Funktion erreichen Sie durch Drü-
durch gleichzeitiges Drücken von UP und SELECT

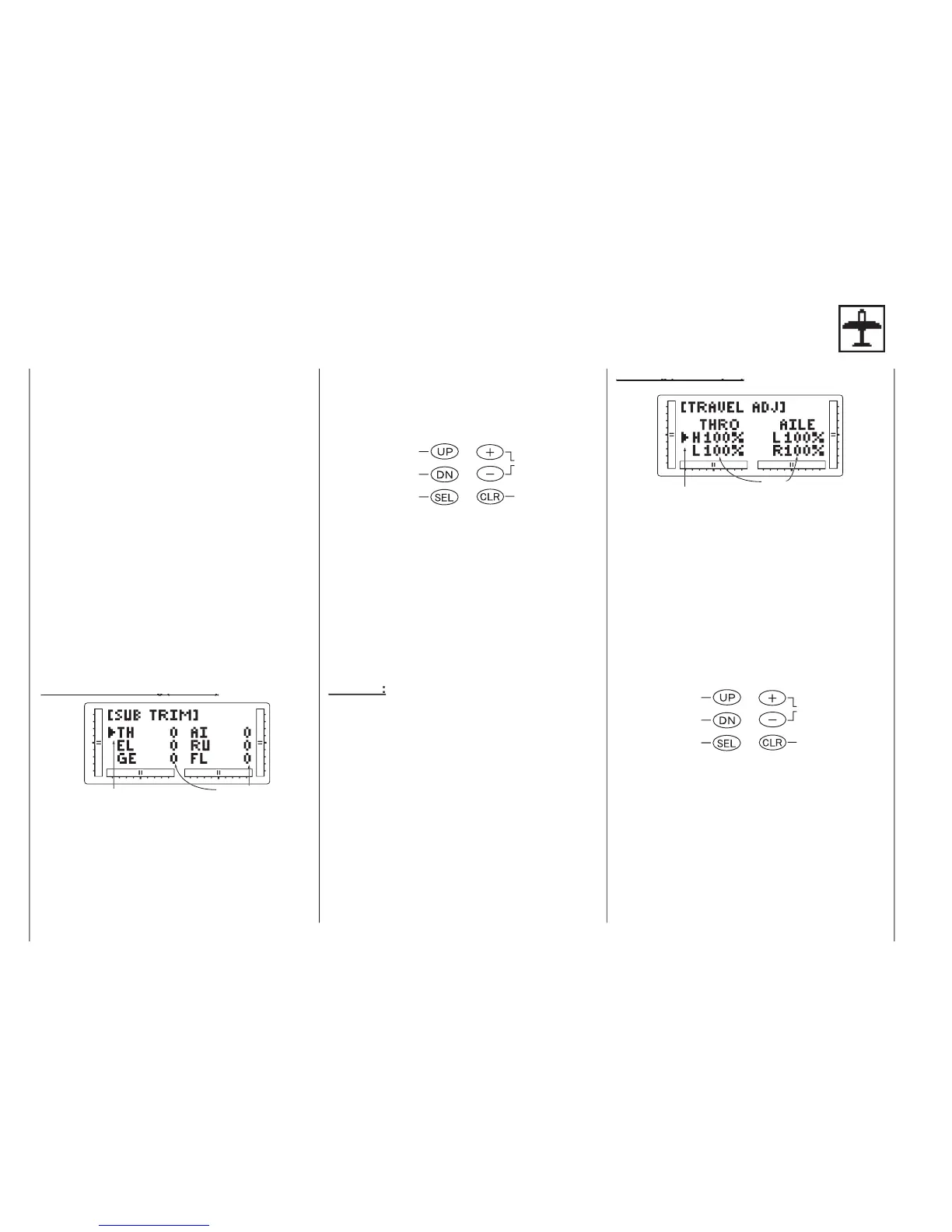

Servo-Mitteneinstellung (Sub Trim)
Servo-Mitteneinstellung (Sub Trim)
Funktionsmodus FLÄCHENMODELL
Servo-Mitteneinstellung (Sub Trim); Servoweg (Travel Adjust)
Mit der Sub Trim-Funktion (Sub Trim Adjustment) kön-
nen Sie den Neutralpunkt eines Servos einstellen. Alle 6
Kanäle lassen sich in einem Bereich von
+/- 125% (+/- 30° Servoausschlag) justieren. Die Sub
Trim Funktion hilft Ihnen, den Servoarm präzise auf
Neutral einzustellen, wenn er sich nicht durch einfaches
Verdrehen in die gewünschte Position bringen läßt.
So wählen Sie die Funktion Sub Trim an:
1. Ein/Aus-Schalter auf EIN stellen.
2. Durch gleichzeitiges Drücken von DOWN und
SELECT in den Funktionsmodus wechseln.
3. Die UP- oder DOWN-Taste drücken, bis
oben im Mittelteil des Displays erscheint.
4. SELECT drücken, bis der gewünschte Kanal er-
5. Mit den (+) und (-) - Tasten, Wert und Richtung der
Servo-Mitte nach Wunsch einstellen.
zur Feinjustierung ein, sonst besteht die
Gefahr, daß der maximale zulässige Wert
überschritten wird. Sub Trim ist nur eine
Hilfsfunktion. Sie dient nicht dazu, sau-
bere mechanische Feinarbeit an Servo
und Gestänge zu ersetzen.
(Servo Reverse) gelangen Sie
durch Drücken der DOWN-Taste.
Zu programmierender Kanal
Zu programmierender Kanal
Travel Adjust dient dazu, den Ausschlag einer Steuer-
fläche nach jeder Steuerrichtung präzise festzulegen.
Die mx-12 bietet Travel Adjust für alle 6 Kanäle an. Der
Bereich für Travel Adjust geht von 0-150% (0°- 60°)
vom Neutralpunkt (Mitte); er kann unabhängig für jede
Ausschlagrichtung eingestellt werden. Die Werkseinstel-
lung (Data Reset) beträgt 100% für jede Richtung.
So kommen Sie zur Funktion Servoweg:
1. Ein/Aus-Schalter auf EIN stellen.
2. Durch gleichzeitiges Drücken von DOWN und
SELECT in den Funktionsmodus wechseln.
3. Die UP- oder DOWN-Taste drücken, bis
oben im Mittelteil des Displays erscheint.
4. SELECT drücken, bis der gewünschte Kanal mar-
5. Bewegen Sie den dazugehörigen Geber (Hebel,
Schalter, etc.) aus der Mittelstellung in die Richtung,
7. Zur Funktion Servoweg Einstellen gelangen Sie
durch erneutes Drücken der DOWN-Taste.
8. Sie können die Funktion
zeitiges Drücken von DOWN und SELECT verlas-
