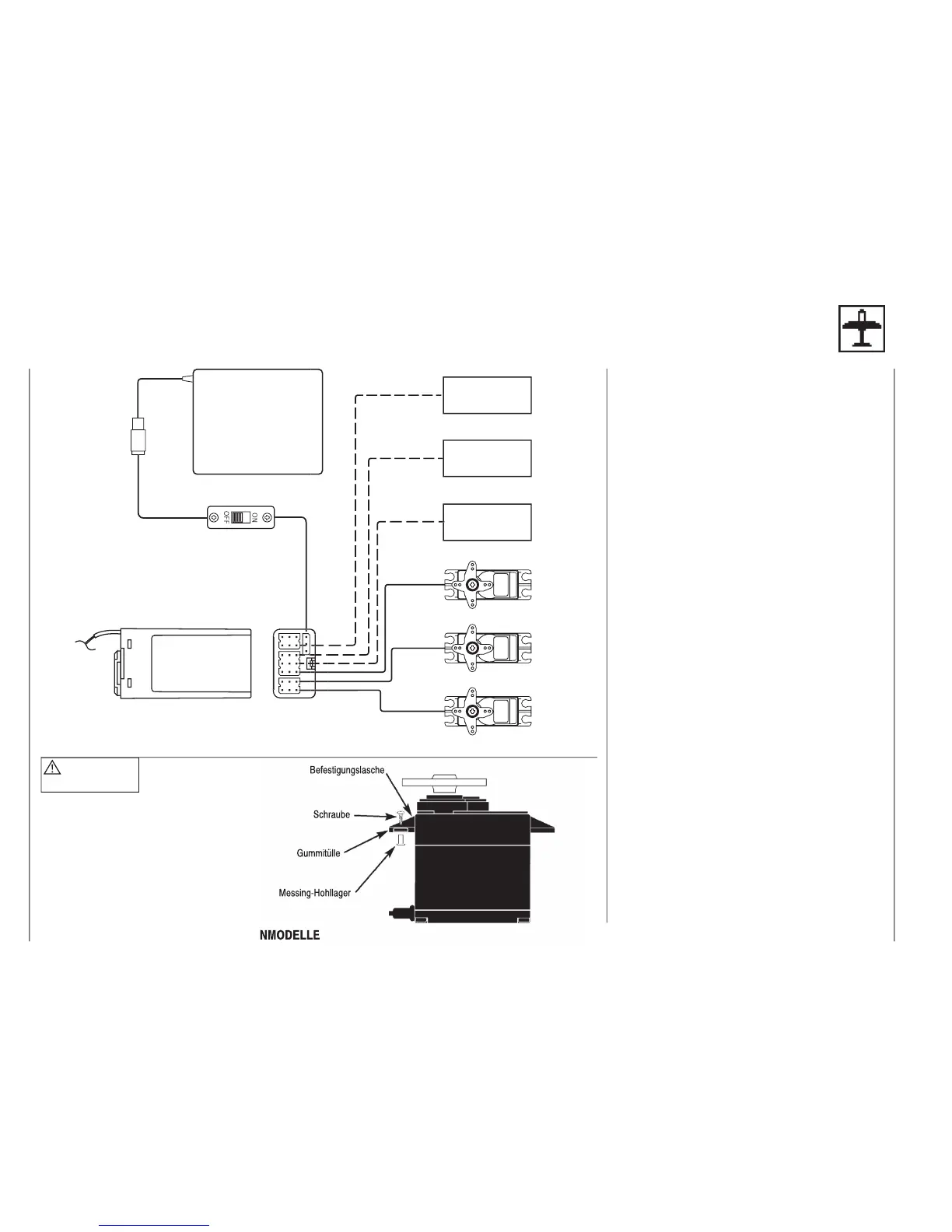

Einbau und Anschlüsse
Flächenmodelle
AKKU
EMPFÄNGER
SCHALTERKABEL
Klappen Kanal /
Querruder (links)
Fahrwerks-
Kanal
Seitenruder-
Kanal
Höhenruderservo
Querruderservo (rechts)
Gasservo
FLAP
(AUX1)
GEAR
RUDD
ELEV
AILE
THRO
ANTENNE
EMPFÄNGER R700
Befestigungslasche
Schraube
Gummitülle
Voraussetzungen für die Installation
Ihr Fernsteuersystem muss unbedingt richtig im Modell
eingebaut sein. Hier einige Vorschläge zum Einbau der
GRAUPNER-Ausrüstung:
1. Wickeln Sie den Empfänger in Schaumgummi von
mindestens 6mm Dicke. Fixieren Sie den Schaum
gummi mit Gummibändern am Empfänger, um ihn
bei einem Crash oder einer harten Landung zu
schützen.
2. Montieren Sie die Servos auf Gummitüllen mit
Messing-Hohllagern, um sie vor Vibration zu schüt-
zen. Ziehen Sie die Befestigungsschrauben nicht
zu fest an, sonst wird der Vibrationsschutz durch die
Gummitüllen hinfällig. Im Bild links unten sehen Sie,
wie ein Servo richtig montiert wird. Die Messinglager
werden von unten in die Gummitüllen eingeschoben.
Wenn die Servo-Befestigungsschrauben richtig an-
gezogen sind, bieten sie Sicherheit sowie einen
Vibrationsschutz für Ihr Servo.
3. Die Servoarme müssen im gesamten Ausschlagbe-
reich frei beweglich sein. Achten Sie darauf, daß
keine Gestängeteile den freien Servoausschlag
behindern können.
4. Alle Schalter müssen unbehelligt von Auspuffgasen
oder Vibrationen eingebaut sein. Der Schalterknopf
muß über seinen gesamten Arbeitsbereich frei zu-
gänglich sein.
5. Die Empfängerantenne muß fest im Modell
eingebaut sein, damit sie sich nicht um Propeller
oder Steuerflächen wickeln kann.
Messing-Hohllager
12
Einbau und Anschlüsse FLÄCHENMODELLE
Einbau und Anschlüsse FLÄCHENMODELLE
WARNUNG
Antenne nicht kürzen!
