10 Description de I‘émetteur
Description de I‘emetteur

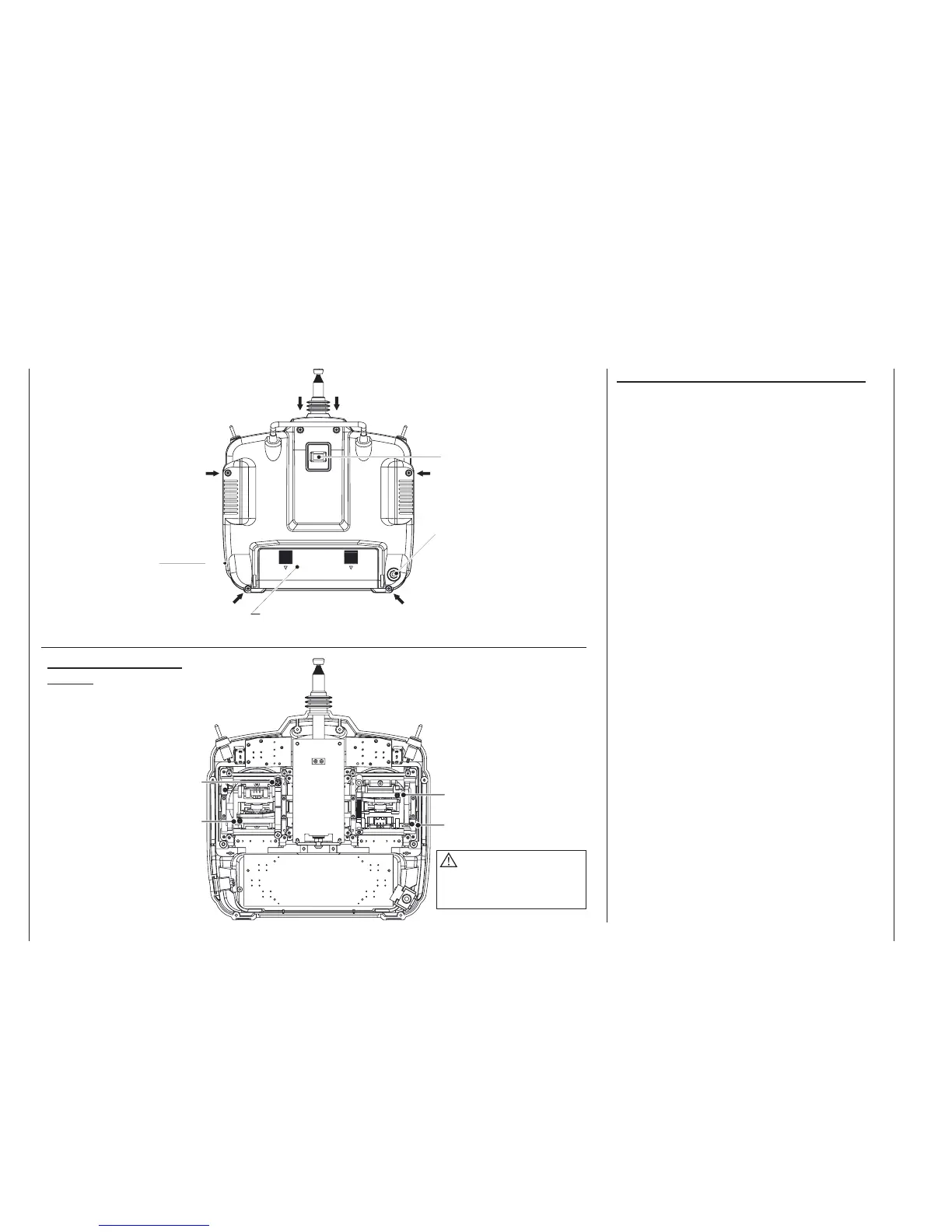

Face arrière de I‘emetteur
Quartz d’émission
Prise DSC pour
l’écolage
Couvercle de batterie
Prise de charge pour
l’accu d’émission (Graupner 8NH-
1700 TX Réf. N° 3414 fournie)
Direction
Profondeur
Gaz
Pour ailerons
PCB
PCB
Réglage de la tension des
manches
Réglage de la tension des ressorts des manches
Enlever l’accu, ainsi que les 6 vis à l’arrière de
l’émetteur. Enlever le cache, faites attention de ne pas
endommager la partie électronique. Réglez la tension
de chaque manche selon vos désirs (sens horaire pour
une plus grande dureté, l’inverse pour une résistance
moindre) Pendant cette opération, veillez à ne pas faire
toucher la vis de réglage à la platine électronique.
Manche des gaz
Le réglage initial du manche des gaz est cranté. Si ce
dispositif ne vous convient pas, vous pouvez le modifier
selon les étapes suivantes. Un tournevis cruciforme et
une pince plate vous seront nécessaires.
1. Retirer le quartz d’émission situé à l’arrière de
l’ensemble. Pour ce faire, pousser les languettes.
2. Presser légèrement sur le couvercle de la batterie et
l’enlever, retirer la batterie.
3. Dévisser les vis du boîtier, ainsi que les 2 vis du
support de l’antenne.
4. Séparer précautionneusement les deux moitiés du
boîtier en commençant par celle du dessous.
5. Pour un maniement plus aisé, débrancher les deux
nappes de câble.
6. Sur la partie gauche de l’ensemble du manche de
gauche, se situe un manchon en plastique noir
auquel est raccordé un ressort de retour de position
du manche. En cas de doute, bouger le manche
pour repérer le ressort et le décrocher à l’aide de la
pince.
7. Positionner le manche au centre et le sortir de son
logement.
Attention
Le câble de l’accu possède un
détrompeur, pas d’inversion de polari-
té possible sans détérioration!
