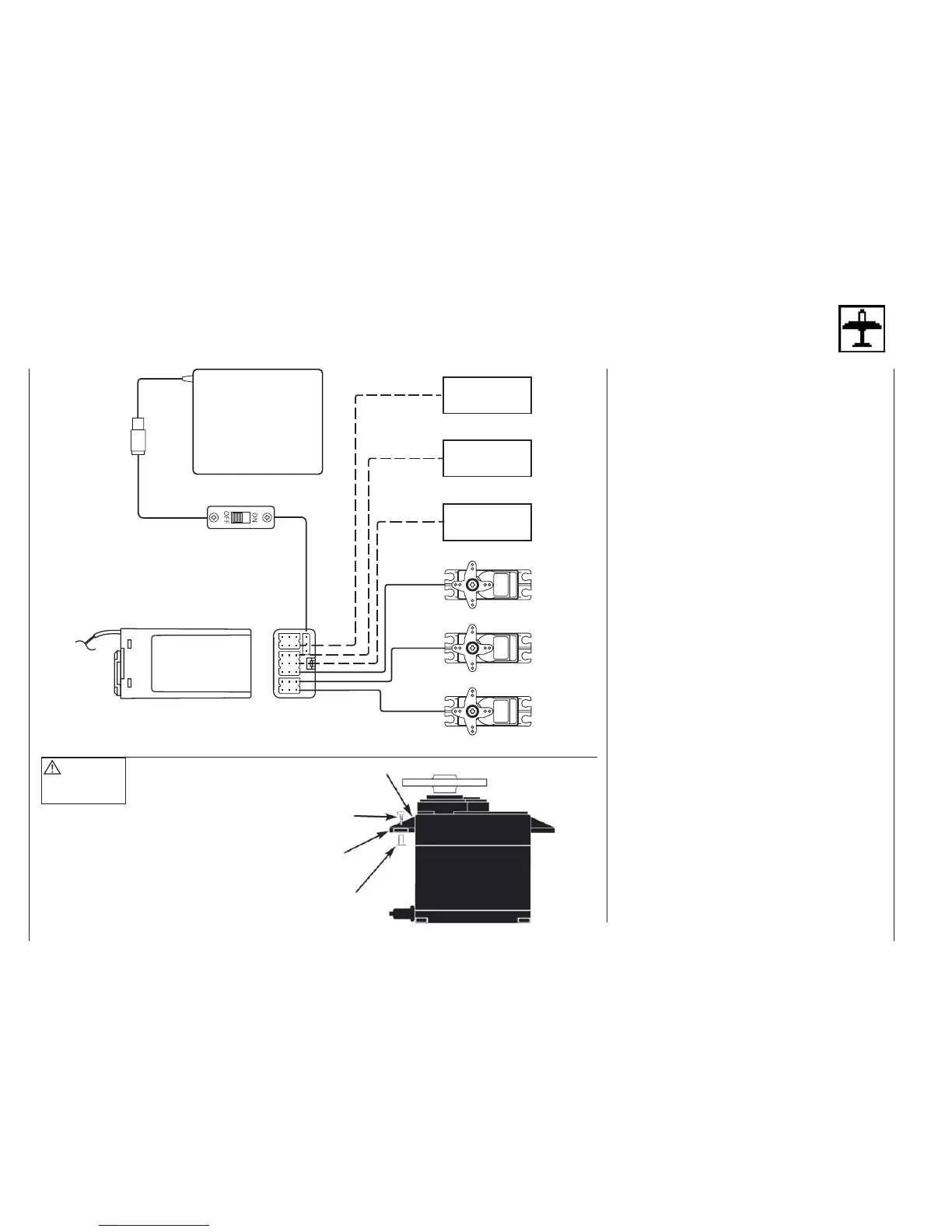

Implantation et connections
Mode Avion
ACCU
RÉCEPTEUR
INTERRUPTEUR
Aérofreins
Train rentrant
Direction
Profondeur
Ailerons
Gaz
FLAP
(AUX1)
GEAR
RUDD
ELEV
AILE
THRO
ANTENNE
Récepteur R700
Patte de fixation
Vis
Caoutchouc
Instructions d’installation
Votre installation de réception à l’intérieur de votre
modèle doit être faite correctement. Ci-après quelques
conseils pour les équipements GRAUPNER.
1. Enveloppez votre récepteur dans une mousse d’au
moins 6mm d’épaisseur. Fixez cette mousse à l’aide
d’élastiques, cela évitera d’endommager votre récep-
teur lors d’un crash ou d’atterrissages un peu bru-
taux.
2. Montez tous les servos sur les caoutchoucs fournis
et les rondelles en laiton afin de les protéger des
vibrations. Ne pas visser trop fort, le montage anti-
vibration serait inefficace. Sur le schéma de gauche,
vouez comme se monte correctement un servo. Les
rondelles de laiton se positionnent par le bas sur les
caoutchoucs. Si vous respectez ce principe de mon
tage et un vissage en douceur, votre servo sera
sécurisé et protégé des vibrations.
3. Les palonniers des servos doivent pouvoir se mou-
voir librement. Veillez à ce qu’aucun autre élément
de votre installation telles que gaines de commande,
ne vienne entraver la libre course du servo.
4. Tout interrupteur doit obligatoirement être protégé de
toute projection de carburant ou de gaz d’échappe-
ment. Le bouton coulissant doit pouvoir être déplacé
sur l’ensemble de sa course.
5. L’ antenne de réception doit être fixée correctement
pour qu’elle ne puisse pas s’enrouler autour d’une
hélice ou des parties mobiles de votre modèle.
Rondelle Iaiton
12 Installation et connections pour les avions
Attention
Ne pas raccourcir
L‘ antenne
