42
Systemmodus

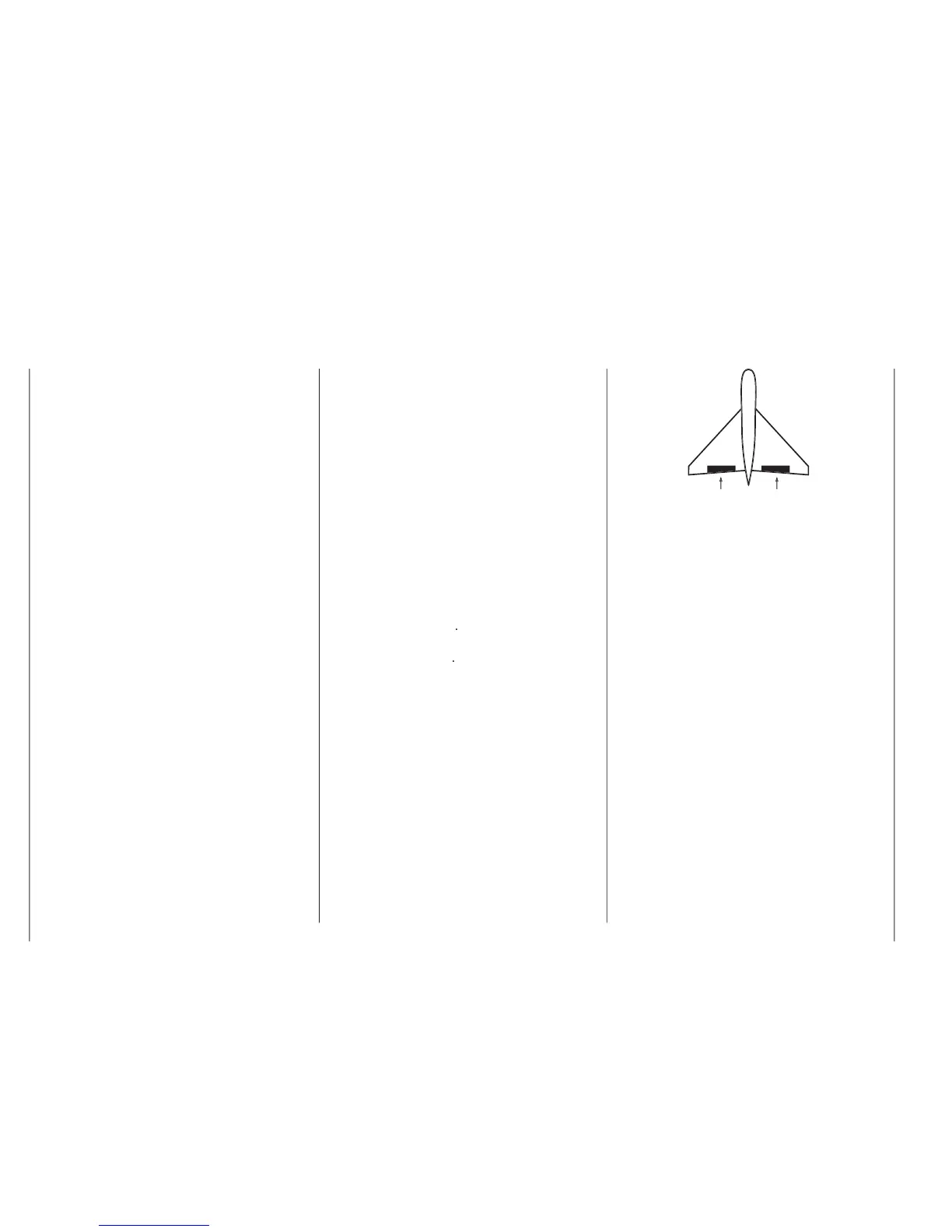

Linkes Servo an Querruder-
ausgang des Empfängers
Rechtes Servo an Höhenruder-
ausgang des Empfängers
So arbeiten Sie mit dem Leitwerkstyp Elevon:
1. Halten Sie DOWN und SELECT gleichzeitig ge-
drückt und stellen Sie dabei den Ein/Aus-Schalter
auf EIN.
2. Drücken Sie auf UP oder DOWN, bis
WING
TYPE
auf dem Display angezeigt wird.
3. Durch Drücken von (+) oder (-) können Sie den Leit-
werkstyp Elevon auswählen.
4. Durch Drücken von
SELECT
wählen Sie die Elevon-
Funktionen an.
Achtung:
Für die Funktion Elevon brauchen Sie für jede
Querruderfläche ein eigenes Flächenservo.
5. Verbinden Sie das linke Elevon-Servo mit dem
Querruderanschluß (AILE) und das rechte Servo
mit dem Höhenruderanschluß (ELEV) Ihres
GRAUPNER-Empfängers.
6. Prüfen Sie, ob die Servos in der richtigen Richtung
ausschlagen. Bei Eingaben am Höhensteuerknüppel
müssen sie sich gleichsinnig bewegen, um das
Auf/Ab- Kommando auszuführen. Wenn sich die
Servos nicht so wie gerade beschrieben verhalten,
benützen Sie die Funktion Servoweg-Umkehrung,
um die Ausschlagrichtung umzudrehen.
Dual-Rate. Sie können auch den Neutralpunkt
jedes Querruder-Servos über die Funktion
Sub Trim (Feintrimmung) einstellen. Sie finden
weitere Informationen dazu im
Abschnitt Sub Trim dieses Handbuchs.
6. Der Schaltknopf für die Klappen links auf dem
Sender steuert die Querruder, wenn sie als Klappen
benutzt werden. Um die Klappenfunktion abzustel-
len, wählen Sie die Funktion
Flap System
(s.S. 39)
an und reduzieren Sie den Klappenausschlag auf
0%.
Hinweis:
Die Funktion Flaperon der mx-12 unterstützt
Ausschlagdifferenzierung. Sie finden weitere
Informationen dazu im Abschnitt Differential
dieses Handbuchs.
7. Durch Drücken der DOWN-Taste wechseln Sie zur
Funktion
SWITCH SEL
.
8. Durch Drücken der UP-Taste wechseln Sie zur
Funktion
MODEL SEL
.
9. Sie können die Funktion
WING TYPE
verlassen,
indem Sie gleichzeitig auf DOWN und
SELECT
drücken.
Leitwerkstyp Elevon
Als weiteren Leitwerstyp für die mx-12 gibt es den
Mischertyp Elevon. Auch er braucht 2 Flächenservos.
Es gibt jedoch kein Höhenruder am Modell. Stattdessen
bewirkt eine Bewegung Höhensteuerknüppel, daß die
2 Flächenservos gleichsinnig ausschlagen, um den
Anstellwinkel des Modells zu verändern. Wenn dagegen
der Querruderknüppel bewegt wird, schlagen die 2
Flächenservos als Querruder gegenläufig aus.
3. Drücken Sie auf (+) oder (-), um den Leitwerkstyp
Flaperon (FLPR) anzuwählen.
Achtung:
Für den Leitwerkstyp Flaperon muß ein Servo
für jede Querruder-Steuerfläche benutzt
werden.
4. Verbinden Sie das linke Querruder-Servo mit Port 1
(AUX1) und das rechte Querruder-Servo mit dem
Querruder-Anschluß (AILE) Ihres Empfängers.
5. Prüfen Sie genau nach, ob die Flächenservos in die
richtige Richtung ausschlagen. Für eine Rechtskurve
muß das rechte Querruder nach oben und gleich
zeitig das linke Querruder nach unten ausschla-
gen, für eine Linkskurve umgekehrt: das linke Quer-
ruder geht nach oben und das rechte nach unten.
Sollten die Querruder sich nicht so wie beschrieben
bewegen,benützen Sie die Servo-Umkehrfunktion,
um die Ausschlagrichtung der falsch arbeitenden
Ruder zu korrigieren. Lesen Sie im Abschnitt Servo
Reversing nach, wie die Ausschlagrichtung um
gedreht wird.
Hinweis:
Die Ausschlagrichtungen der Servos werden
jeweils einzeln mit der Funktion Servo Rever-
sing festgelegt.
Sobald die Ausschlagrichtung der Servos
stimmt, sollten Sie Servoweg, Dual Rate,
Feintrimmung und Querruderdifferenzierung
einrichten.
Hinweis:
Die Einstellung des Servoausschlags nach
links/rechts erfolgt für den jeweiligen Kanal
durch Anwahl der Funktion Travel Adjust.
Sie finden weitere Informationen dazu
im Abschnitt Travel Adjust dieses Handbuchs.
Die Feineinstellung der Querruder-Steuerung
sollte über die Funktion Dual Rate erfolgen;
Sie finden weitere Informationen im Abschnitt
Systemmodus
