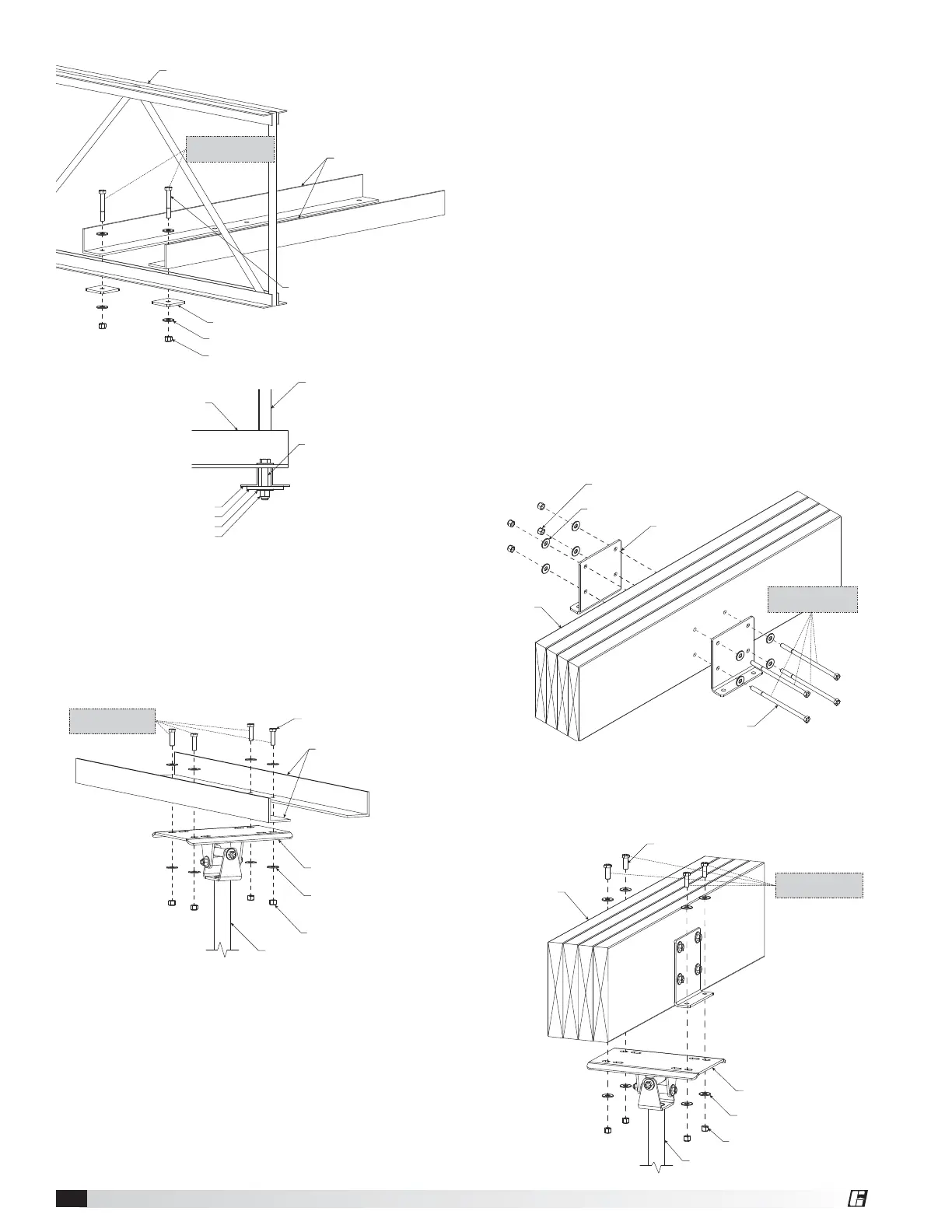

High Volume, Low Speed Ceiling Fans8
®
STEEL TRUSS / BAR JOIST
STRUCTURAL STEEL ANGLES
(BY OTHERS)
1/2 in. - 13 GRADE 8 HEX BOLT
(BY OTHERS)
1/2 in. - 13 GRADE 8 NYLON LOCKNUT
SQUARE WASHER PLATE
1/2 in. WASHER
TORQUE TO 80 FT∙LBF
(108.5 N∙m)
STRUCTURAL STEEL ANGLES
(BY OTHERS)
STEEL TRUSS / BAR JOIST
1/2 in. - 13 GRADE 8 HEX BOLT
(BY OTHERS)
STEEL TRUSS / BAR JOIST
SQUARE WASHER PLATE
1/2 in. WASHER
1/2 in. - 13 GRADE 8 NYLON LOCKNUT
3. Locate desired fan hanging location. Using the
universal mounting plate as a template, mark and
drill (4) 9/16 in. holes in structural steel angles.
4. Bolt universal mounting plate into place using
supplied (4) 1/2 in. – 13 x 1½ in. grade 8 hex bolts,
(8) 1/2 in. washers and (4) 1/2 in. – 13 grade 8
nylon locknuts. Torque to 80 ft∙lbf (108.5 N∙m).
STRUCTURAL STEEL ANGLES
(BY OTHERS)
1/2 in. - 13 X 1-1/2 in. GRADE 8 HEX BOLT
UNIVERSAL MOUNTING PLATE
DOWNTUBE & MOUNT ASSEMBLY
1/2 in. WASHER
1/2 in. - 13 GRADE 8 NYLON LOCKNUT
TORQUE TO 80 FT∙LBF
(108.5 N∙m)
5. Turn to page 10 to continue with Motor/Hub to
Downtube Installation.
Wood Beam Mounting Kit
(For Beams 4½ - 8
7
/8 in. Wide)
Components required from Bag # 915429:
Wood Beam Bracket (2)
1/2 in. – 13 x 1½ in. Grade 8 Hex Bolt (4)
1/2 in. – 13 Grade 8 Nylon Locknut (8)
1/2 in. Washer (16)
Hardware/Tools Needed (Not Included):
1/2 in. – 13 Grade 8 Hex Bolt (4), length determined
by wood beam thickness
Torque Wrench
3/4 in. Socket and Wrench
3/4 in. Wrench
Drill and 9/16 in. Drill Bit
1. Locate desired fan hanging location. Using the
supplied wood beam brackets as a template, mark
and drill (4) 9/16 in. holes in the wood beam. Be
sure bottom of brackets are flush or slightly below
bottom of wood beam to effectively connect to the
universal mounting plate. Note that the universal
mounting plate can accommodate beam widths
between 4½ in. and 8
7
/
8
in.
2. Bolt wood beam brackets into place using (4) grade
8, 1/2 in. – 13 bolts (by others to accommodate
varying material thickness), and supplied (4) 1/2 in.
– 13 nylon locknuts, and (8) 1/2 in. washers. Torque
hardware to 80 ft∙lbf (108.5 N∙m).
1/2 in. WASHER
1/2 in. - 13 GRADE 8
NYLON LOCKNUT
WOOD BEAM
WOOD BEAM
BRACKET
1/2 in. - 13 GRADE 8 HEX BOLT
(BY OTHERS)
TORQUE TO 80 FT∙LBF
(108.5 N∙m)
3. With wood beam brackets installed, line up
universal mounting plate and bolt into wood beam
brackets using supplied (4) 1/2 in. – 13 x 1½ in. hex
bolts, (8) 1/2 in. washers, and (4) 1/2 in. – 13 nylon
locknuts.
1/2 in. WASHER
1/2 in. - 13 GRADE 8 NYLON LOCKNUT
WOOD BEAM
DOWNTUBE & MOUNT ASSEMBLY
1/2 in. - 13 x 1-1/2 in. GRADE 8 HEX BOLT
UNIVERSAL MOUNTING PLATE
TORQUE TO 80 FT∙LBF
(108.5 N∙m)
