Grundfos ALPHA1 Series User Manual

22
Français (CA)
4.4.2 Pour les modèles de pompes avec boîte
de raccordement
1. Desserrer la vis de la boîte de raccordement
du couvercle de cette dernière.
2. Utiliser l'un ou l'autre des ports de conduit
pour l'entrée du câblage.
3. Fixer le connecteur mâle comme illustré au
paragraphe Procédure de câblage ci-des-
sous, étapes 3a-3d. Effectuer ensuite les
étapes 4 à 7.
Procédure de câblage
4. Glisser le couvercle de la boîte de raccorde-
ment sur celle-ci.
5. Serrer la vis à tête croisée sur la boîte de
raccordement à 5 lb-po.
6. Mettre l'alimentation électrique sous tension.
7. Les voyants sur le panneau de commande
indiquent que l'alimentation électrique a été
activée.
S'assurer de brancher le conducteur
de câble de mise à la terre (vert) de la
pompe au conducteur de câble de
mise à la terre de l'alimentation élec-
trique.

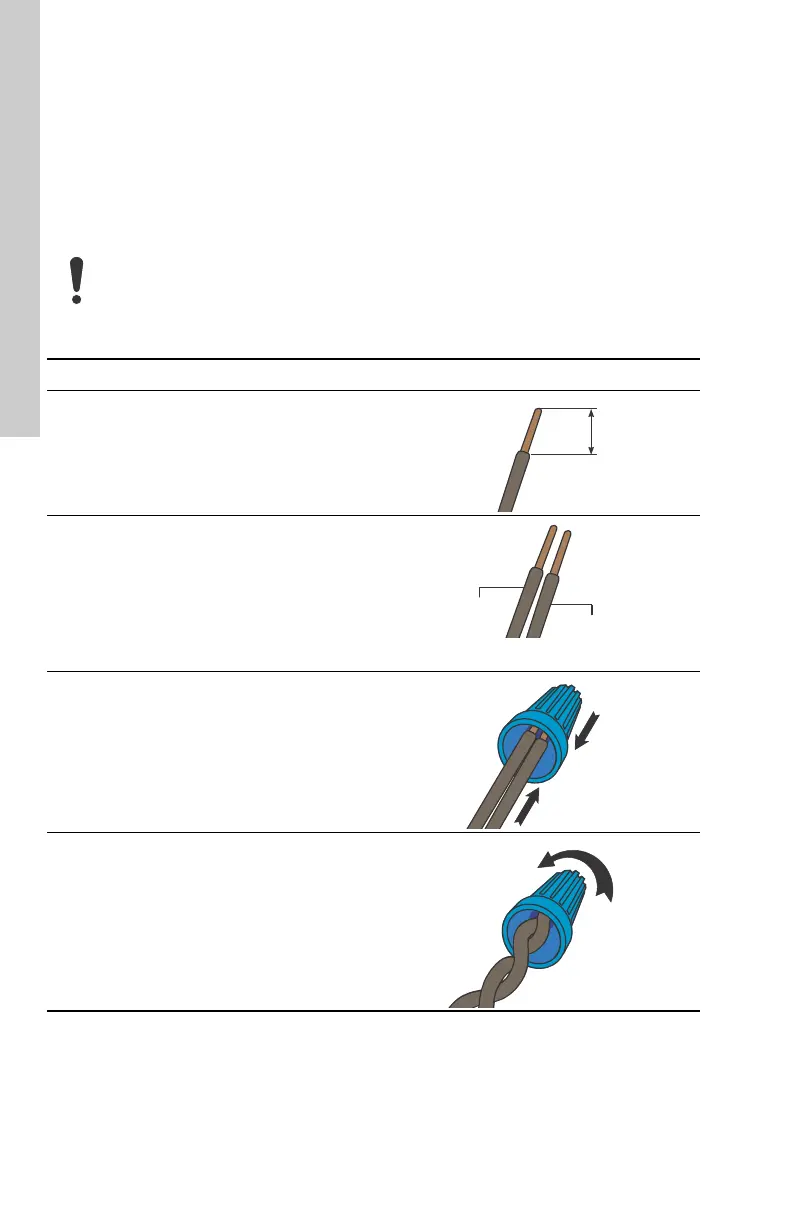

Étape Action Illustration
3a
Dénuder les extrémités des conducteurs
de câble comme indiqué dans l'illustration.
TM06 8250 4816
3b
Aligner l'extrémité de chacun des conduc-
teurs de câble de la pompe, y compris les
brins effilochés, avec l'extrémité du
conducteur de câble correspondant de
l'alimentation électrique.
Conducteur vert : terre
Conducteur noir : ligne
Conducteur blanc : neutre
TM06 8253 4816
3c
Insérer les extrémités des conducteurs du
câble dans le connecteur.
Pousser les conducteurs de câble complè-
tement dans le connecteur.
TM06 8251 4816
3d
Tourner le connecteur jusqu'à ce que les
deux torsions soient visibles dans les
conducteurs de câble.
TM06 8252 4816
0,4 po
(10 mm)
Conducteur de
câble de la
pompe
Conducteur de
câble de l'alimen-
tation électrique

Grundfos ALPHA1 Series Specifications

General

Series	ALPHA1
Voltage	230 V
Temperature Range	2°C to 110°C
Max Operating Pressure	10 bar
Enclosure Class	IP42
Insulation Class	F
Type	Circulation Pump
Frequency	50 Hz
EEI (Energy Efficiency Index)	0.20
Material	Cast iron
Connection Size	1"
