Grundfos ALPHA1 Series User Manual

37
Español (MX)
4.4.2 Para modelos con caja de conexiones
1. Afloje el tornillo de la cubierta de la caja de
conexiones.
2. Use cualquiera de los orificios para introdu-
cir los cables.
3. Conecte los cables según lo descrito en los
pasos 3a-3d de la sección Procedimiento de
cableado (a continuación). Lleve a cabo
entonces los pasos 4-7.
Procedimiento de cableado
4. Coloque la cubierta de la caja de conexiones
sobre la caja de conexiones.
5. Apriete el tornillo con cabeza de estrella de
la caja de conexiones aplicando un par de
ajuste de 5 in-lb.
6. Conecte el suministro eléctrico.
7. Los indicadores luminosos del panel de con-
trol confirmarán entonces la conexión del
suministro eléctrico.
Asegúrese de conectar el conductor
de aterrizaje (verde) del cable de la
bomba al conductor de aterrizaje del
cable de suministro eléctrico.

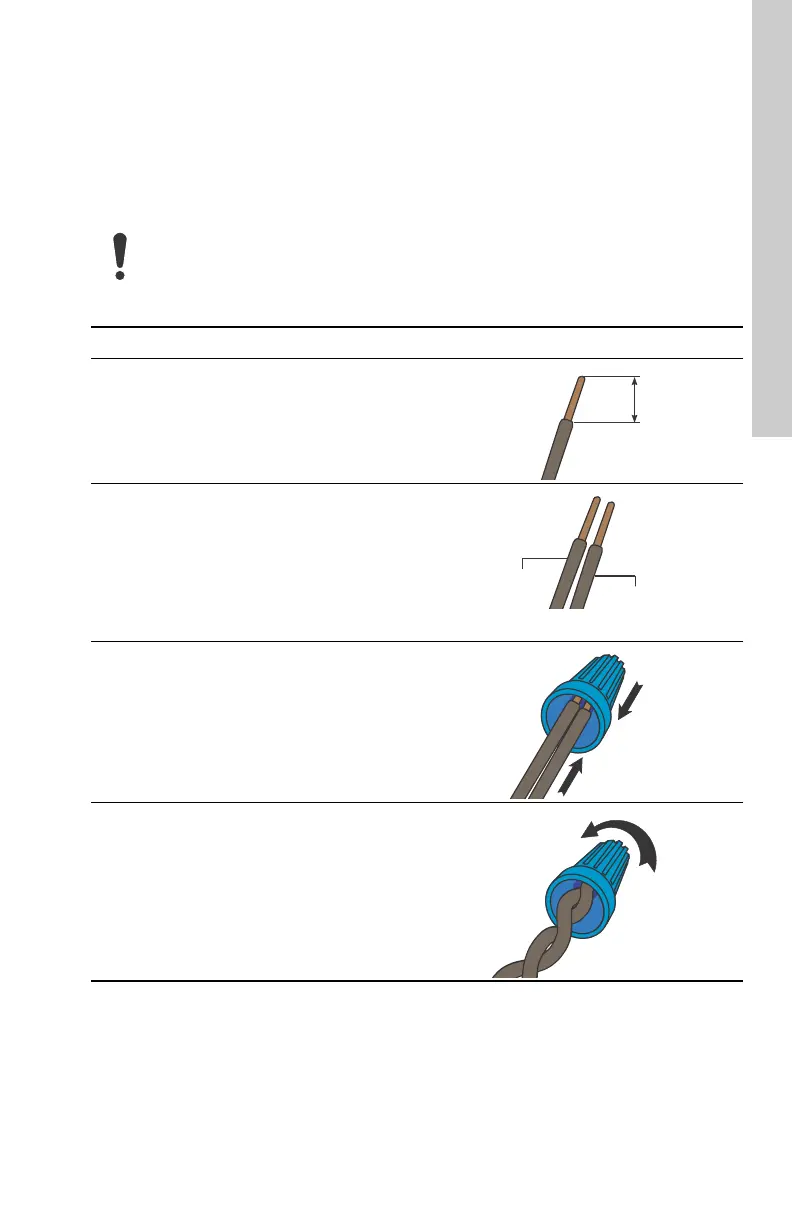

Paso Acción Ilustración
3a
Pele los extremos de los conductores de
los cables como muestra la ilustración.
TM06 8250 4816
3b
Alinee el extremo de cada uno de los con-
ductores del cable de la bomba (incluidos
los filamentos sueltos) con el extremo del
conductor correspondiente del cable de
suministro eléctrico.
Conductor verde: tierra
Conductor negro: línea
Conductor blanco: neutro
TM06 8253 4816
3c
Inserte los extremos de los conductores
de ambos cables en el conector.
Introduzca completamente los conducto-
res de ambos cables en el conector.
TM06 8251 4816
3d
Gire el conector hasta que los conducto-
res de ambos cables se crucen dos veces.
TM06 8252 4816
0.4 in
(10 mm)
Conductor del
cable de la
bomba
Conductor del
cable de suminis-
tro eléctrico

Grundfos ALPHA1 Series Specifications

General

Series	ALPHA1
Voltage	230 V
Temperature Range	2°C to 110°C
Max Operating Pressure	10 bar
Enclosure Class	IP42
Insulation Class	F
Type	Circulation Pump
Frequency	50 Hz
EEI (Energy Efficiency Index)	0.20
Material	Cast iron
Connection Size	1"
