3.3 Elektrischer Anschluss
Der elektrische Anschluss ist von einer autorisierten
Elektro-Fachkraft in Übereinstimmung mit den ört-
lichen Vorschriften des EVU bzw. VDE vorzu-
nehmen.
3.3.1 Anschließen der Spannungsversorgung
und des GENIbus
1. Gehäusedeckel entfernen.
2. Das Versorgungskabel an das CIU-Gerät
(Abb. 4, Pos. 1, 2 und 3) anschließen.
3. Die Masseschelle (Abb. 5, Pos. 4) lösen.
4. Die Leiter an die Klemmen A, Y und B
(Abb. 5, Pos. 1, 2 und 3) anschließen.
5. Den Kabelschirm an der Masseschelle auflegen
und die Masseschelle (Abb. 5, Pos. 4) festzie-
hen.
6. Das Netzwerkkabel an das CIM-Modul
anschließen.
Siehe die Montage- und Betriebsanleitung des
entsprechenden CIM-Moduls.
7. Den Gehäusedeckel montieren.

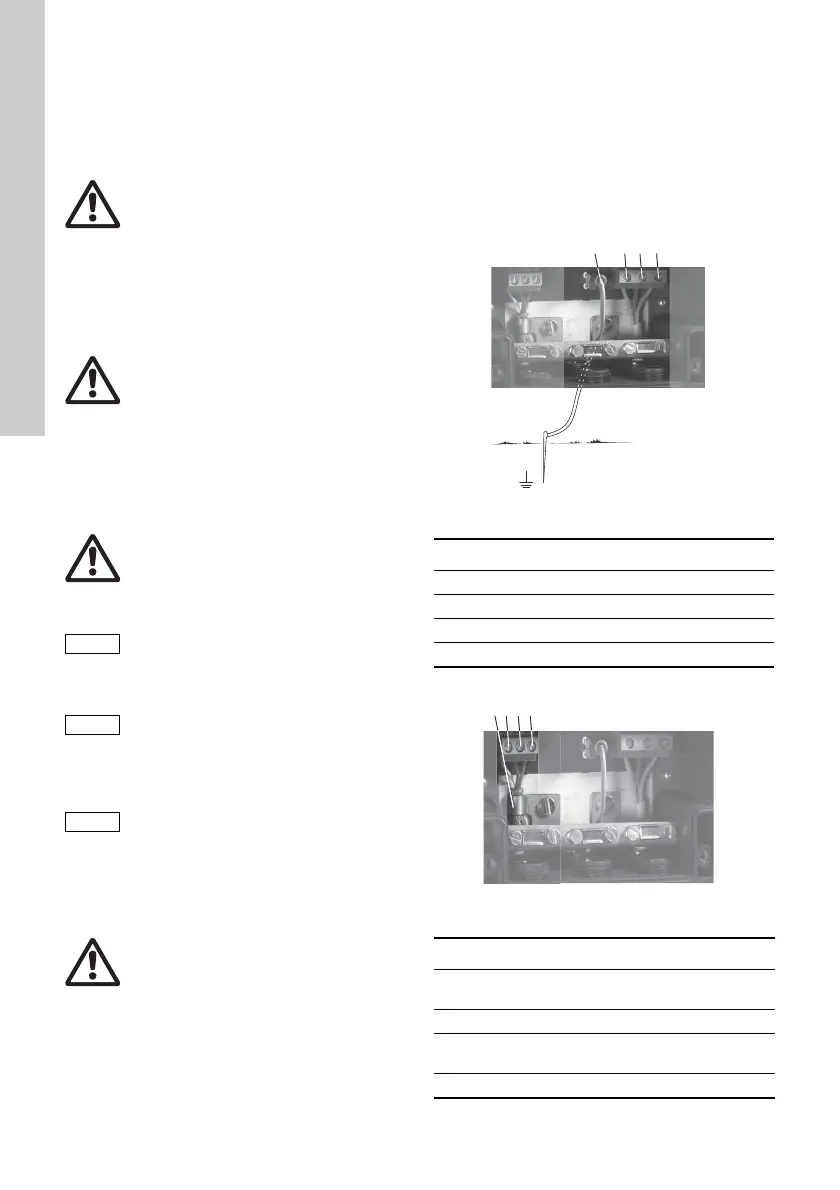

Abb. 4 Elektrischer Anschluss und Erdung
Abb. 5 GENIbus-Anschluss
Warnung
Vor Beginn der elektrischen Anschlussar-
beiten ist sicherzustellen, dass die Span-
nungsversorgung abgeschaltet ist und
nicht versehentlich wieder eingeschaltet
werden kann.
Warnung
Gilt für Versorgungsspannungen größer 30
V
eff.
/ 60 VDC:
Die Installation muss mit einem Haupt-
schalter zum Abschalten der Netzversor-
gung ausgestattet sein. Der Hauptschalter
muss nahe am CIU-Gerät angeordnet und
für den Bediener leicht zugänglich sein. Er
ist als Hauptschalter für das CIU-Gerät zu
kennzeichnen. Der Hauptschalter muss
entsprechend der Normen IEC 60947-1
und
IEC 60947-3 ausgeführt sein.
Warnung
Schutzschaltung für den Abzweigkreis:
Das Gerät CIU muss über eine Sicherung
für den Abzweigkreis in Übereinstimmung
mit den örtlichen Bestimmungen und natio-
nalen Vorschriften abgesichert werden.
Spannungsversorgung zum CIU-Gerät:
24-240 VAC/VDC - 10 %/+ 15 %.
Wurde das CIU-Gerät auf einer DIN-Hut-
schiene ohne Erdung oder an der Wand
montiert, ist sie über die interne Masse-
klemme an Masse anzuschließen.
Siehe Abb. 4, Pos. 4.
Um eine stabile und zuverlässige Kommu-
nikation zu gewährleisten, muss der
Kabelschirm für die GENIbus-Verbindung
an die Masseschelle angeschlossen wer-
den. Siehe Abb. 5, Pos. 4.
Warnung
Das Gerät CIU und der GENIbus dürfen
nur an Stromkreise angeschlossen wer-
den, die mit Schutzkleinspannung SELV
und SELV-E versorgt werden.
TM04 1985 1608
Pos. Bezeichnung
1 Schutzleiterklemme
2 Null-Klemme
3 Phasenklemme
4 Masseklemme
TM04 1730 1008
Pos. Bezeichnung Beschreibung
1A
GENIbus-Klemme A
(positives Datensignal)
2 Y GENIbus-Klemme Y
3B
GENIbus-Klemme B
(negatives Datensignal)
4 - Masseschelle
