Italiano (IT)
29
3. Kit di installazione
La confezione della CIU contiene quanto segue:
• Unità CIU con modulo CIM
• Fermaglio per guida DIN con viti
• Istruzioni di installazione e funzionamento
dell'unità CIU
• Istruzioni di installazione e funzionamento del
modulo CIM
• Guida rapida
• CD-ROM (software, profili funzionali, istruzioni di
installazione e funzionamento).
4. Installazione
L'unità CIU può essere montata a parete o su una
guida DIN in un armadio di controllo.
4.1 Montaggio a parete
Montare l'unità CIU sulla parete. Vedere la fig. 2 e lo
schema di perforazione nella Guida rapida dell'unità
CIU.

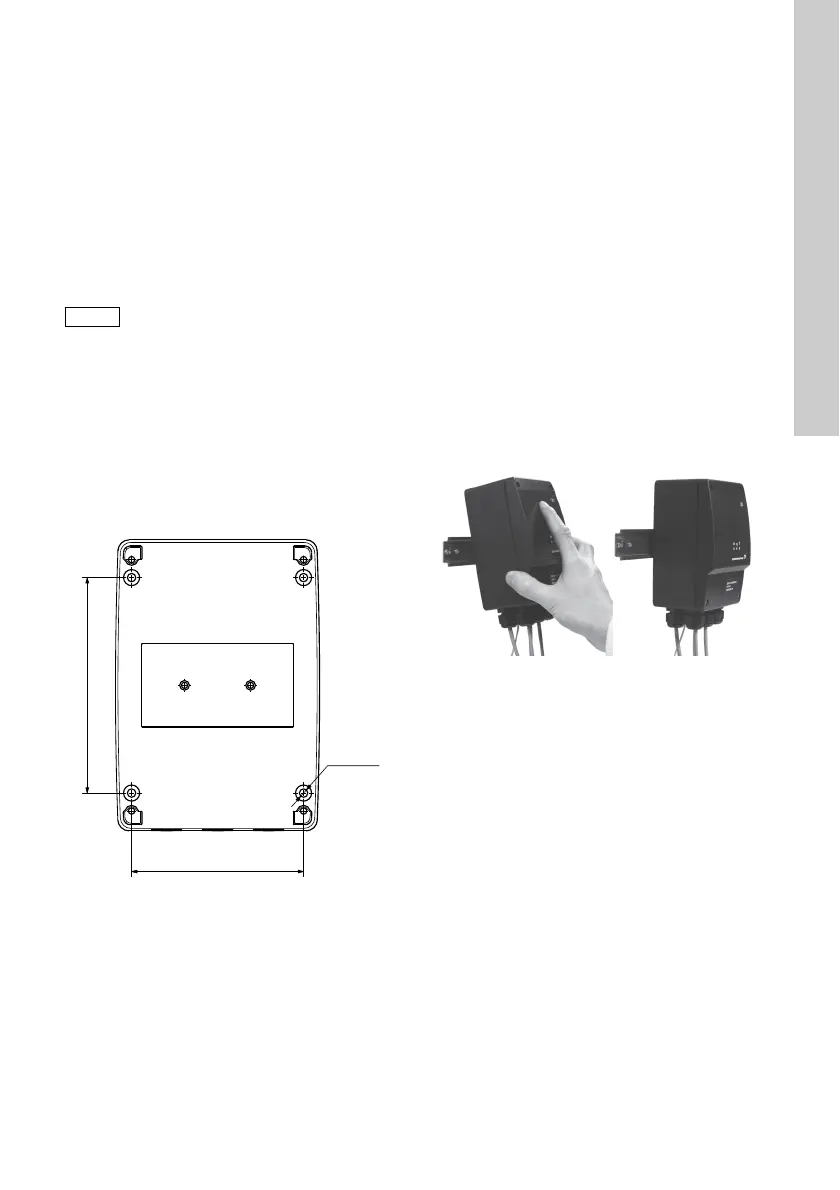

Fig. 2 Montaggio a parete dell'unità CIU
4.2 Montaggio nell'armadio di controllo
Quando l'unità CIU viene montata in un armadio di
controllo contenente un convertitore di frequenza, è
particolarmente importante assicurare un'installa-
zione corretta a livello di EMC sia dell'unità CIU sia
del modulo CIM sia del convertitore di frequenza.
Attenersi alle seguenti regole:
• Tutte le schermature dei cavi devono essere col-
legate a terra.
Se non è possibile utilizzare fermacavi, la parte
spelata della schermatura del cavo deve essere il
più possibile corta per ridurre l'impedenza a fre-
quenze elevate.
• Tutte le unità nell'armadio di controllo devono
essere collegate a terra.
Montaggio su guida DIN
L'unità CIU è predisposta per il montaggio su guida
DIN da 35 mm (EN 50022).
1. Fissare il fermaglio per guida DIN fornito
sull'unità CIU. Vedere le istruzioni sull'unità CIU.
2. Montare l'unità CIU agganciando la parte supe-
riore sulla guida DIN e facendo scattare la parte
inferiore sulla guida. Vedere fig. 3.
Fig. 3 Unità CIU su guida DIN
Smontaggio dalla guida DIN
Rimuovere l'unità CIU tirandola verso il basso e
sganciandola dalla guida DIN.
Conservare le istruzioni di installazione e
funzionamento in un luogo facilmente
reperibile in caso di integrazione dell'unità
CIU/del modulo CIM con la rete di comuni-
cazione principale.
TM04 1724 1008
TM04 1727 0309
