Español (ES)
18
4.3 Conexión eléctrica
La conexión eléctrica debe realizarla un electricista
autorizado conforme a las normativas locales.
4.3.1 Conexión de la fuente de energía y el
GENIbus
1. Retirar la cubierta.
2. Conectar el cable de alimentación a la unidad
CIU (fig. 4, pos. 1, 2 y 3).
3. Aflojar la abrazadera de tierra (fig. 5, pos. 4).
4. Conectar los conductores a los terminales
A, Y y B (fig. 5, pos. 1, 2 y 3).
5. Conectar la pantalla del cable bajo la abrazadera
de tierra y apretar la abrazadera de tierra
(fig. 5, pos. 4).
6. Conectar el cable de red al módulo CIM.
Ver las instrucciones de instalación y funciona-
miento del módulo CIM en cuestión.
7. Colocar la cubierta.

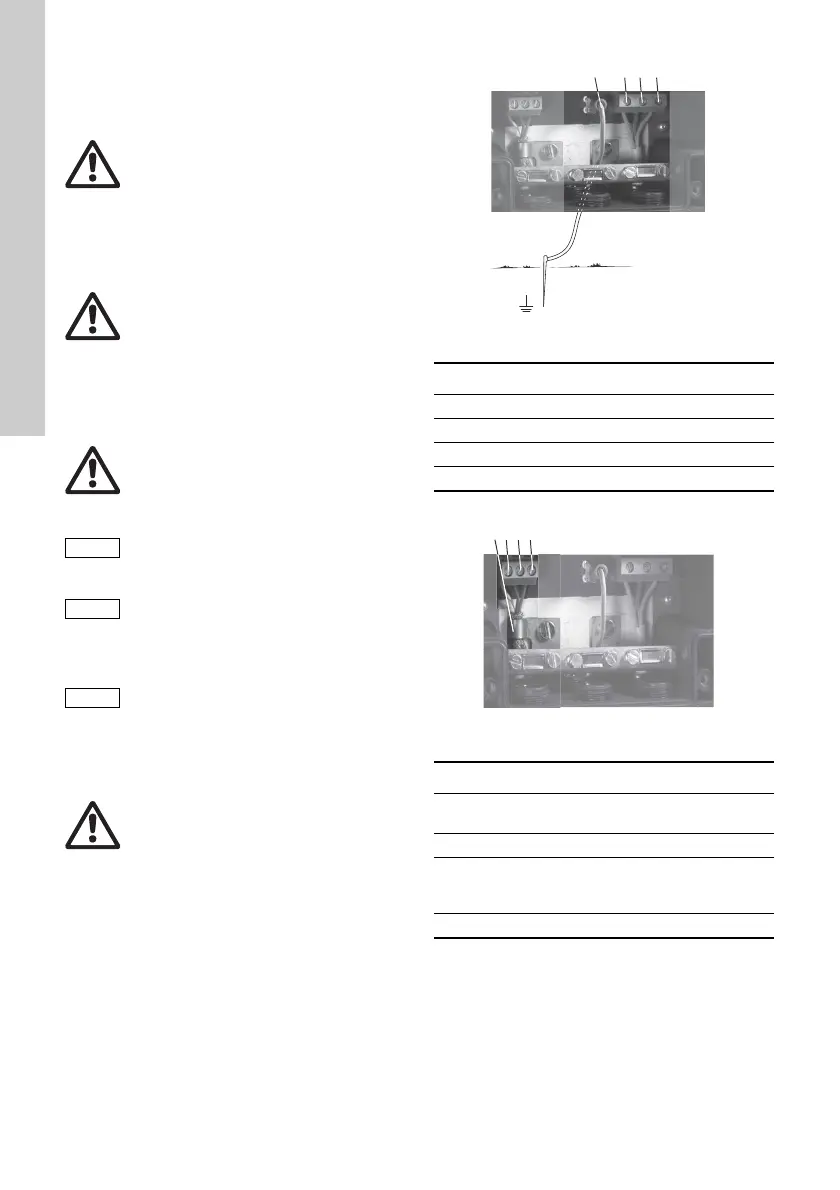

Fig. 4 Conexión eléctrica y a tierra
Fig. 5 Conexión GENIbus
Aviso
Antes de comenzar la conexión eléctrica,
comprobar que el suministro eléctrico está
desconectado y que no puede conectarse
accidentalmente.
Aviso
Conectar a tensión de alimentación por
encima de 30 V
RMS
/ 60 VDC:
La instalación debe incorporar un interrup-
tor para desconectar el suministro de red.
Debe estar cerca de la unidad CIU y de
fácil acceso para el operador. Debe estar
marcado como interruptor diferencial para
la unidad CIU. El interruptor diferencial
debe ser según IEC 60947-1 y IEC 60947-
3.
Aviso
Protección circuito secundario:
La unidad CIU debe protegerse con un
fusible de circuito secundario de acuerdo a
la normativa local y nacional.
Precaución
Tensión de alimentación a la unidad CIU:
24-240 VAC/VDC - 10 %/+ 15 %.
Nota
Si la unidad CIU se monta en un rail DIN
SIN conexión a tierra o en la pared,
deberá conectarse a tierra mediante un
terminal de tierra. Ver fig. 4, pos. 4.
Precaución
Para garantizar una comunicación estable
y fiable, la pantalla del cable para la
conexión GENIbus deberá conectarse
siempre a la abrazadera de tierra. Ver fig.
5, pos. 4.
Aviso
La unidad CIU y GENIbus solo deben
conectarse a circuitos SELV o SELV-E.
TM04 1985 1608
Pos. Descripción
1 Terminal de toma a tierra
2 Terminal neutro
3 Terminal de fase
4 Terminal de tierra
TM04 1730 1008
Pos. Denominación Descripción
1A
Terminal de GENIbus A
(señal de datos positiva)
2 Y Terminal de GENIbus Y
3B
Terminal de GENIbus B
(señal de datos
negativa)
4 - Abrazadera de tierra
4123
4123
