Grundfos CIU User Manual

한국어 (KO)
50
한국어 (KO) 설치 및 작동 지침
목차
페이지
1. 이 문서에서 사용된 기호
2. 용도
Grundfos CIU (Communication Interface Unit) 유
닛이 Grundfos 제품 및 기본 네트워크 간 통신 인터페
이스로 사용됩니다.
CIU 유닛에 장착된 CIM(Communication Interface
Module) 모듈과 함께 CIU 유닛이 사용됩니다.
GENIbus가 CIU 유닛 및 Grundfos 제품 간 내부 통신
에 사용됩니다.
2.1 이름판

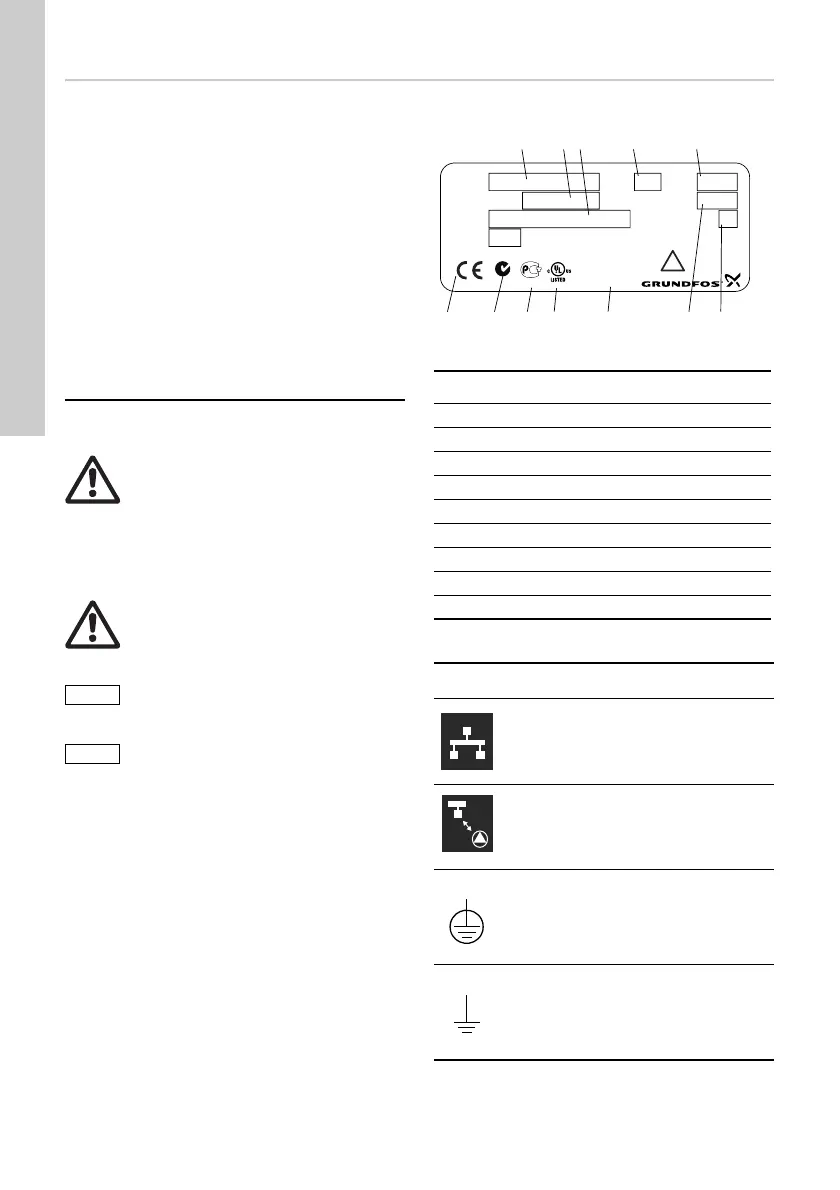

그림 1 이름판의 예
2.2 기호 설명
1. 이 문서에서 사용된 기호
50
2. 용도
50
2.1 이름판
50
2.2 기호 설명
50
3. 설치 키트
51
4. 설치
51
4.1 벽면 마운트
51
4.2 제어 캐비닛에 마운트
51
4.3 전기적 연결
52
5. 기술 데이터
53
6. 청소
53
7. 폐기
53
경고
설치를 수행하기 전에 다음 설치 및 작동
지침을 주의 깊게 읽으십시오.
설치 및 작동 시에는 반드시 해당 지역의
법률 및 허용된 규정을 따라야 합니다.
해당하는 CIM 모듈의 설치 및 운전 지침을
읽으십시오.
경고
다음 안전 지침을 준수하지 않으면 신체적
상해가 발생할 수 있습니다!
주의
다음 안전 지침을 준수하지 않으면 장비의
오작동 또는 장비 손상이 발생할 수
있습니다!
참고
손쉬운 작업 및 안전한 작동을 보장하는
참고 사항 또는 지침입니다.
TM04 1723 1008
Pos. 설명
1 종류 지정
2 제품 번호
3 공급 전압
4 버전 번호
5 제조 코드(연도 및 주)
6, 7, 8, 9 승인 및 CE 마크
10 환경 유형
11 일련 번호
12 엔클로저 클래스
기호 지정 설명
LED1
기본 네트워크의 빨간색/
녹색 상태 LED
LED2
CIM 모듈과 Grundfos 제
품 간 내부 통신을 위한
상태 LED
보호 접지 단자
접지 단자
Type CIU 150
123 4 5
96753081
11W
24-240 VDC/AC 0-60Hz
01 0840
1203
54
V-No. P.c.
Serial No.
IP
Product No.
U
N
P MAX
Made in Thailand
COMMUNICATION
INTERFACE UNIT
96177821
30XP
68 1112107 9
!
Àß56
ENV Type R3
