Deutsch (DE)
9

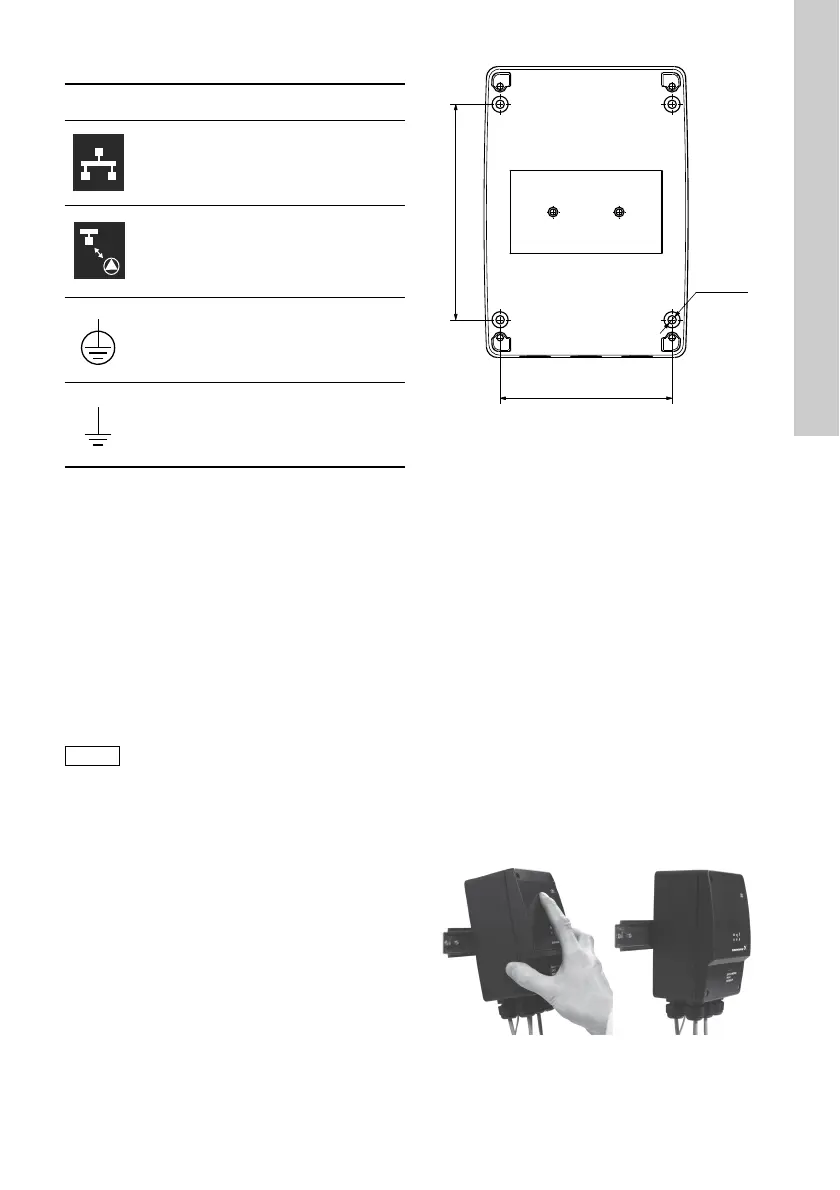

1.3 Erläuterung der Symbole
2. Einbausatz
Das CIU-Paket beinhaltet folgende Bauteile:
CIU-Gerät mit CIM-Modul
DIN-Hutschienenschelle mit Schrauben
Montage- und Betriebsanleitung für das
CIU-Gerät
Montage- und Betriebsanleitung für das
CIM-Modul
Kurzanleitung
CD-ROM (Software, Funktionsprofile, Montage-
und Betriebsanleitungen).
3. Installation
Das CIU-Gerät ist für die Wandmontage oder
DIN-Hutschienenmontage in einem Schaltschrank
geeignet.
3.1 Wandmontage
Zum Anbringen des CIU-Gerätes an die Wand, siehe
Abb. 2 und die Bohrschablone in der Kurzanleitung
zum CIU-Gerät.
Abb. 2 Wandmontage des CIU-Gerätes
3.2 Montage im Schaltschrank
Bei Einbau des CIU-Gerätes in einem Schaltschrank,
in dem auch ein Frequenzumrichter eingebaut ist,
muss besonders auf eine EMV-gerechte Installation
des CIU-Gerätes, des CIM-Moduls und des
Frequenzumrichters geachtet werden.
Folgende Richtlinien sind dabei zu beachten:
Alle Kabelschirme sind an Masse anzuschließen.
Können keine Kabelschellen verwendet werden,
muss der abisolierte Teil des Kabelschirms so
kurz wie möglich sein, um die Impedanz bei
hohen Frequenzen zu reduzieren.
Alle Geräte im Schaltschrank sind an Masse
anzuschließen.
Montage auf einer DIN-Hutschiene
Das CIU-Gerät ist für die Montage auf einer 35 mm
DIN-Hutschiene (EN 50022) vorbereitet.
1. Die DIN-Hutschienenschelle an dem CIU-Gerät
montieren. Siehe die Anleitungen zum CIU-
Gerät.
2. Das CIU-Gerät von oben in die DIN-Hutschiene
einhängen und unten in die Schiene einrasten.
Siehe Abb. 3.
Abb. 3 CIU-Gerät auf einer DIN-Hutschiene
Abnehmen von der DIN-Hutschiene
Das CIU-Gerät nach unten drücken und von der
DIN-Hutschiene abnehmen.
Symbol Bezeichnung Beschreibung
LED1
Rote/grüne Status-LED
für das Datenbusnetz-
werk
LED2
Status-LED für die
interne Kommunikation
zwischen dem CIM-
Modul und dem Grund-
fos Produkt
Schutzleiterklemme
Masseklemme
Hinweis
Die CD-ROM und die Montage- und
Betriebsanleitungen sind so aufzu-
bewahren, dass sie griffbereit sind, wenn
das CIU-Gerät/das CIM-Modul in das
Hauptkommunikationsnetzwerk integriert
wird.
TM04 1724 1008TM04 1727 0309
Ø 4.5 mm
114 mm
91 mm
