Suomi (FI) Asennus- ja käyttöohjeet
SISÄLLYSLUETTELO
Sivu
1. Tässä julkaisussa käytettävät
symbolit
2. Käyttökohteet
Grundfos CIU-yksikkö (CIU = Communication Inter-
face Unit) toimii tiedonsiirron rajapintana Grundfos-
tuotteen ja pääverkon välillä.
CIU-yksikköä käytetään yhdessä CIU-yksikköön
asennetun CIM-moduulin (CIM = Communication
Interface Module) kanssa.
CIU-yksikön ja Grundfos-tuotteen väliseen sisäi-
seen tiedonsiirtoon käytetään GENIbus-väylää.
2.1 Tyyppikilpi

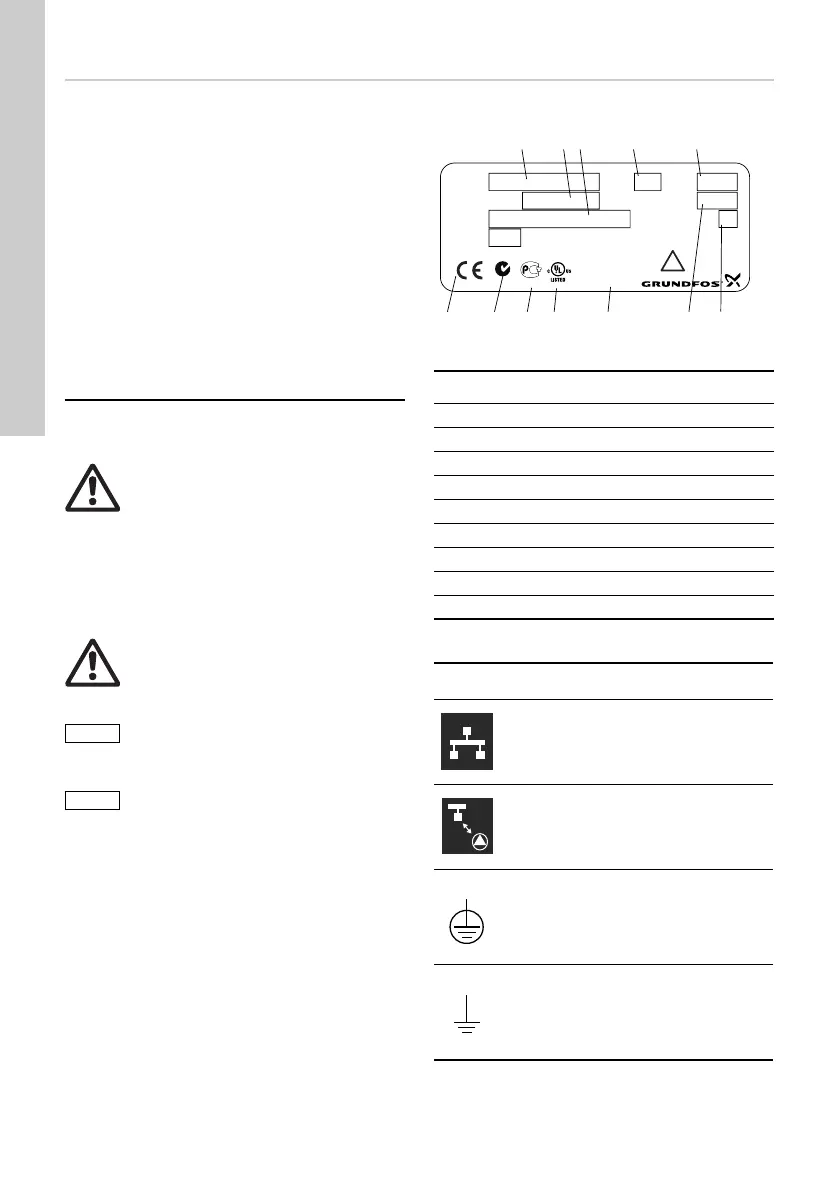

Kuva 1 Esimerkki tyyppikilvestä
2.2 Symbolien selitykset
1. Tässä julkaisussa käytettävät symbolit
20
2. Käyttökohteet
20
2.1 Tyyppikilpi
20
2.2 Symbolien selitykset
20
3. Asennussarja
21
4. Asennus
21
4.1 Seinäasennus
21
4.2 Asennus ohjauskaappiin
21
4.3 Sähköliitäntä
22
5. Tekniset tiedot
23
6. Puhdistus
23
7. Hävittäminen
23
Varoitus
Nämä asennus- ja käyttöohjeet on luettava
huolellisesti ennen asennusta. Asennuk-
sen ja käytön tulee muilta osin noudattaa
paikallisia asetuksia ja seurata yleistä käy-
täntöä.
Lue asianomaisen CIM-moduulin asennus-
ja käyttöohjeet.
Varoitus
Näiden turvallisuusohjeiden laiminlyömi-
nen voi aiheuttaa henkilövahinkoja!
Näiden turvallisuusohjeiden laiminlyömi-
nen voi aiheuttaa toimintahäiriön tai laite-
vaurion!
Huomautuksia tai ohjeita, jotka helpottavat
työskentelyä ja takaavat turvallisen toimin-
nan.
TM04 1723 1008
Pos. Kuvaus
1 Tyyppikoodi
2 Tuotenumero
3 Käyttöjännite
4 Versionumero
5 Tuotantokoodi (vuosi ja viikko)
6, 7, 8, 9 Hyväksynnät ja CE-merkki
10 Ympäristöluokka
11 Sarjanumero
12 Kotelointiluokka
Symboli Nimitys Kuvaus
LED1
Punainen/vihreä pääver-
kon tila-LED
LED2
Tila-LED CIM-moduulin
ja Grundfos-tuotteen
välistä sisäistä tiedon-
siirtoa varten
Suojamaadoitusliitin
Maadoitusliitin
Type
CIU 150
123 4 5
96753081
11W
24-240 VDC/AC 0-60Hz
01 0840
1203
54
V-No. P.c.
Serial No.
IP
Product No.
U
N
P
MAX
Made in Thailand
COMMUNICATION
INTERFACE UNIT
96177821
30XP
68 1112107 9
!
