Français (FR)
26
4.3 Connexion électrique
La connexion électrique doit être réalisée par un
électricien agréé conformément aux réglementations
locales.
4.3.1 Connexion de l’alimentation électrique et du
GENIbus
1. Retirer le couvercle.
2. Raccorder le câble d'alimentation à l'unité CIU
(fig. 4, pos. 1, 2 et 3).
3. Desserrer la prise de masse (fig. 5, pos. 4).
4. Raccorder les conducteurs aux bornes A, Y et B
(fig. 5, pos. 1, 2 et 3).
5. Raccorder le blindage du câble sous la prise de
masse, et serrer la prise de masse (fig. 5,
pos. 4).
6. Raccorder le câble du réseau au module CIM.
Consulter la notice d'installation et d'entretien du
module CIM en question.
7. Installer le couvercle.

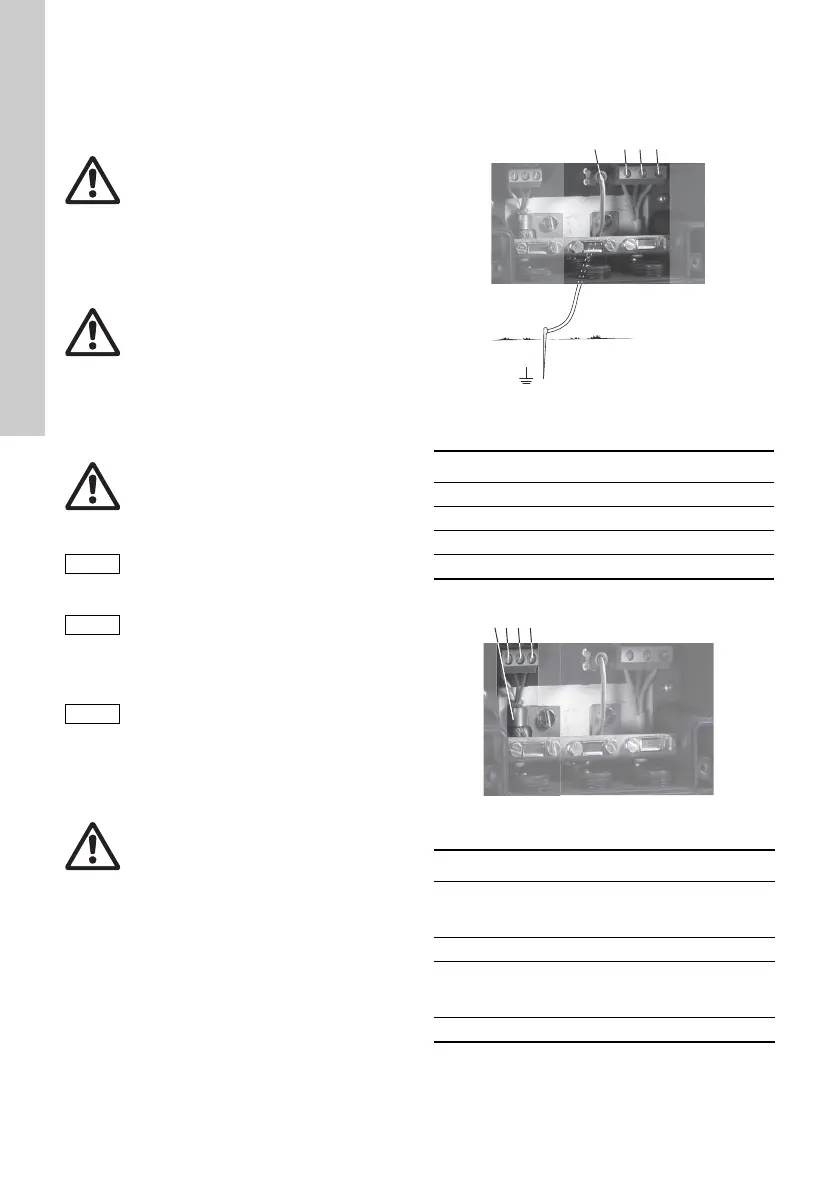

Fig. 4 Branchement électrique et mise à la
terre
Fig. 5 Connexion GENIbus
Avertissement
Avant toute connexion électrique, s'assu-
rer que le système est hors tension et que
l'alimentation électrique ne peut pas être
enclenchée accidentellement.
Avertissement
S'applique aux tensions d'alimentation
supérieures à 30 V
RMS
/ 60 VDC :
L'installation doit incorporée un disjoncteur
afin de couper l'alimentation électrique. Il
doit être placé à proximité de l'unité CIU et
être facilement accessible pour l’opéra-
teur. Il doit être identifié comme disjonc-
teur de l'unité CIU. Le disjoncteur doit être
conforme aux normes IEC 60947-1 et IEC
60947-3.
Avertissement
Protection circuit terminal :
L'unité CIU doit être protégée par un
fusible de circuit terminal conformément
aux réglementations locales et nationales.
Précaution
Tension d'alimentation à l'unité CIU :
24-240 VAC/VDC - 10 %/+ 15 %.
Nota
Si l'unité CIU est montée sur rail DIN
SANS connexion à la terre ou sur un mur,
elle doit être reliée à la terre via la borne
de terre. Voir fig. 4, pos. 4.
Précaution
Pour assurer une communication régulière
et fiable, le blindage de câble pour la
connexion GENIbus doit toujours être
connecté à la prise de masse. Voir fig. 5,
pos. 4.
Avertissement
L'unité CIU et le réseau GENIbus doivent
être uniquement connectés aux circuits
SELV ou SELV-E.
TM04 1985 1608
Pos. Description
1 Borne terre de protection
2 Borne neutre
3 Borne phase
4 Borne terre
TM04 1730 1008
Pos. Désignation Description
1A
GENIbus borne A
(signal de données posi-
tives)
2 Y GENIbus borne Y
3B
GENIbus borne B
(signal de données
négatives)
4 - Prise de masse
4123
4123
