4.3 전기적 연결
전기적 연결은 지역 규정에 따라 공인 기술자가 수행
해야 합니다.
4.3.1 전원 공급 장치 및 GENIbus 연결
1. 커버를 제거합니다.
2. 전원 케이블을 CIU 유닛에 연결합니다
(그림 4, pos. 1, 2 및 3).
3. 접지 클램프를 풉니다(그림 5, pos. 4).
4. 단자 A, Y 및 B(fig. 5, pos. 1, 2 및 3)에 도체를
연결합니다.
5. 케이블 차폐를 접지 클램프 아래에 연결하고 접지
클램프를 조입니다(그림. 5, pos. 4).
6. 네트워크 케이블을 CIM 모듈에 연결합니다.
해당 CIM 모듈의 설치 및 작동 지침을 참조하십시
오.
7. 커버를 끼웁니다.

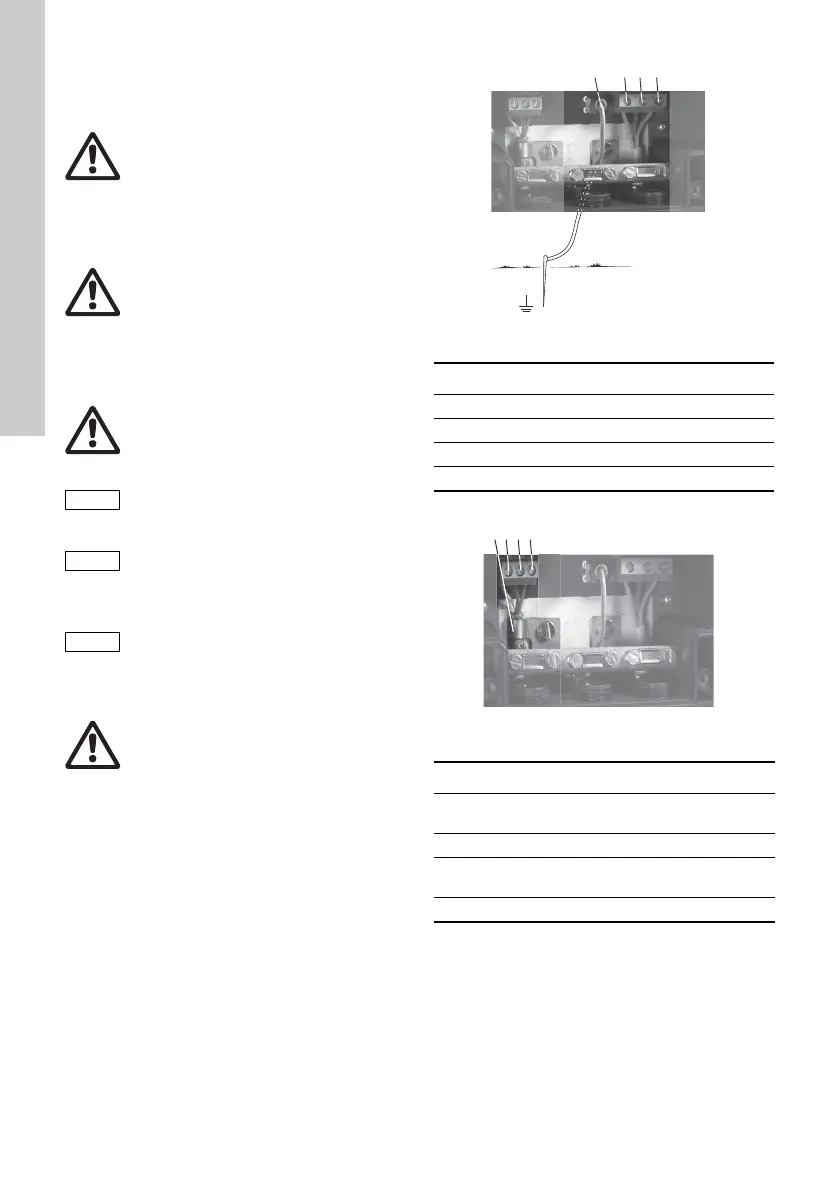

그림 4 전기적 연결 및 접지
그림 5 GENIbus 연결
경고
전기적 연결을 시작하기 전에, 전기 공급 장
치의 전원이 꺼져 있는지 확인하고 실수로
전원을 켜지 않도록 하십시오.
경고
전압 공급이 30 V
RMS
/ 60 VDC 이상인 경
우에 적용됩니다.
전원 공급 장치의 스위치를 끄려면 차단기
를 함께 설치해야 합니다. 차단기는 CIU 유
닛 가까이에 위치해야 하며 운전자가 쉽게
액세스할 수 있어야 합니다. 차단기에
는 CIU 유닛용이라고 표시되어 있어야
합니다. 차단기는 IEC 60947-1 및
IEC 60947-3을 준수해야 합니다.
경고
분기 회로 보호:
CIU 유닛은 지역 및 국가 규정에 따라 분기
회로 퓨즈에 의해 보호되어야 합니다.
CIU 유닛에 대한 공급 전압:
24-240 VAC/VDC - 10 %/+ 15 %.
CIU 유닛을 접지 연결 없이 DIN 레일에 마
운트하거나 벽면에 마운트하는 경우에는 접
지 단자를 통해 접지에 연결해야 합니다.
그림 4, 위치 4를 참조하십시오.
안정적인 통신을 위해서는 GENIbus 연결
에 대한 케이블 차폐를 항상 접지 클램프에
연결해야 합니다. 그림 5, pos. 4를 참조하
십시오.
경고
CIU 유닛과 GENIbus는 SELV 또는
SELV-E 회로에만 연결해야 합니다.
TM04 1985 1608
Pos. 설명
1 보호 접지 단자
2 중성 단자
3 위상 단자
4 접지 단자
TM04 1730 1008
Pos. 지정 설명
1A
GENIbus 단자 A
(양의 데이터 신호)
2 Y GENIbus 단자 Y
3B
GENIbus 단자 B
(음의 데이터 신호)
4 - 접지 클램프
