3. 설치 키트
CIU 패키지에 포함된 부품은 다음과 같습니다.
• CIM 모듈이 포함된 CIU 유닛
• 나사가 포함된 DIN 레일 클립
• CIU 유닛에 대한 설치 및 작동 지침
• CIM 모듈에 대한 설치 및 작동 지침
• 퀵 가이드
• CD-ROM (소프트웨어, 기능적 프로필, 설치 및
작동 지침).
4. 설치
CIU 유닛은 벽면 또는 제어 캐비닛의 DIN 레일에 마
운트할 수 있습니다.
4.1 벽면 마운트
CIU 유닛을 벽면에 마운트합니다. 그림 2 및 CIU 유
닛 퀵 가이드의 드릴 템플릿을 참조하십시오.

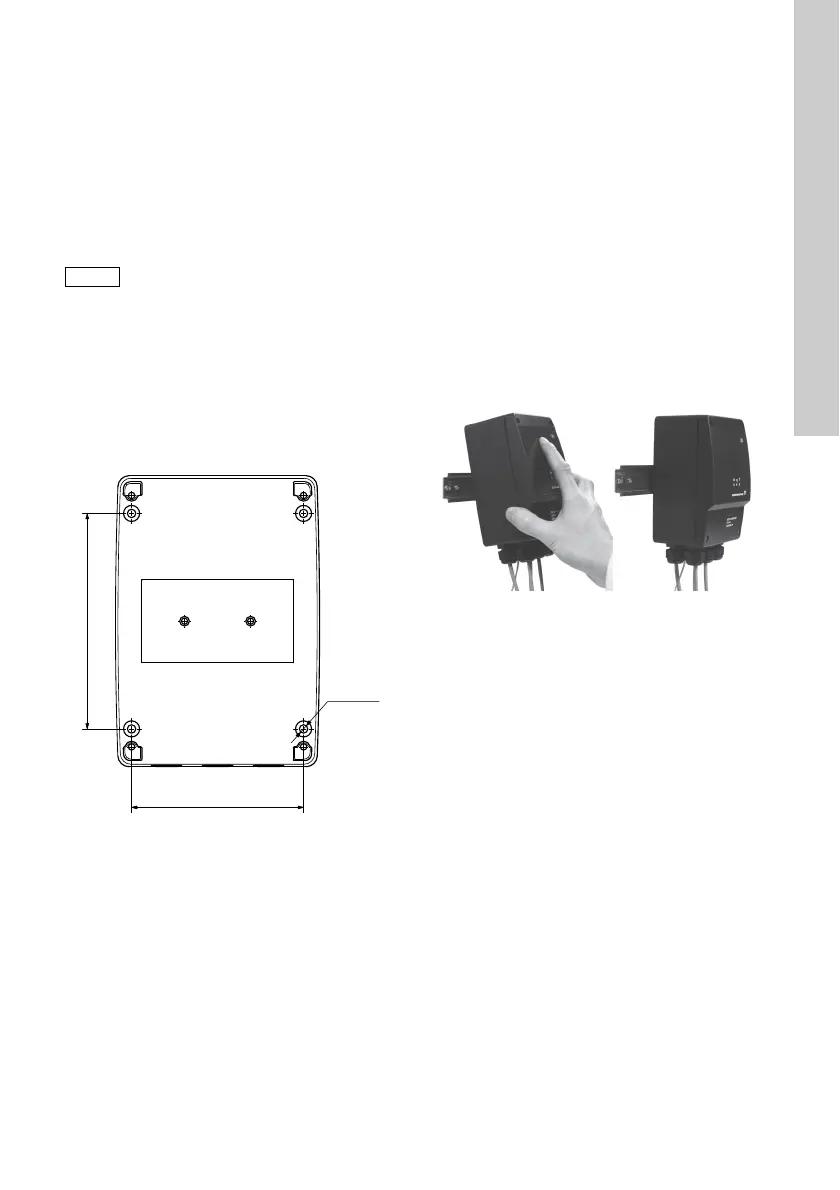

그림 2 CIU 유닛 벽면 마운트
4.2 제어 캐비닛에 마운트
CIU 유닛을 인버터가 포함된 제어 캐비닛에 마운트하
는 경우에는 CIU 유닛, CIM 모듈 및 인버터를 EMC
규격에 따라 설치하는 것이 매우 중요합니다.
따라서 다음과 같은 규칙을 준수해야 합니다.
• 모든 케이블 차폐를 접지에 연결해야 합니다.
케이블 클램프를 사용할 수 없는 경우에는 고주파
에서 임피던스를 줄일 수 있도록 케이블 차폐의 스
트립된 부분이 가능한 한 짧아야 합니다.
• 제어 캐비닛의 모든 유닛을 접지에 연결해야 합니
다.
DIN 레일에 마운트
CIU 유닛은 35 mm DIN 레일(EN 50022) 위에 마운
트할 수 있습니다.
1. CIU 유닛에 제공된 DIN 레일 클립을 고정하십시
오. CIU 유닛에 대한 지침을 참조하십시오.
2. CIU 유닛의 상단을 DIN 레일에 걸고 하단을 레일
에 끼워 CIU 유닛을 고정합니다. 그림 3을 참조하
십시오.
그림 3 DIN 레일 위의 CIU 유닛
DIN 레일에서 마운트 해제
CIU 유닛을 아래쪽으로 당겨 DIN 레일에서 분리합니
다.
CIU 유닛/CIM 모듈을 기본 통신 네트워크
에 통합할 때 쉽게 찾아서 참고할 수 있도록
CD-ROM, 설치 및 작동 지침을 잘 보관하
십시오.
TM04 1724 1008
TM04 1727 0309
