Italiano (IT)
30
4.3 Collegamento elettrico
I collegamenti elettrici devono essere effettuati da
personale qualificato e nel rispetto delle normative
locali.
4.3.1 Collegamento dell'alimentazione e di
GENIbus
1. Rimuovere il coperchio.
2. Collegare il cavo di alimentazione all'unità CIU
(fig. 4, pos. 1, 2 e 3).
3. Allentare il morsetto di terra (fig. 5, pos. 4).
4. Collegare i conduttori ai morsetti A, Y e B
(fig. 5, pos. 1, 2 e 3).
5. Collegare la schermatura del cavo sotto il mor-
setto di terra e serrare il morsetto di terra
(fig. 5, pos. 4).
6. Collegare il cavo di rete al modulo CIM.
Consultare le istruzioni di installazione e funzio-
namento del modulo CIM in questione.
7. Riposizionare il coperchio.

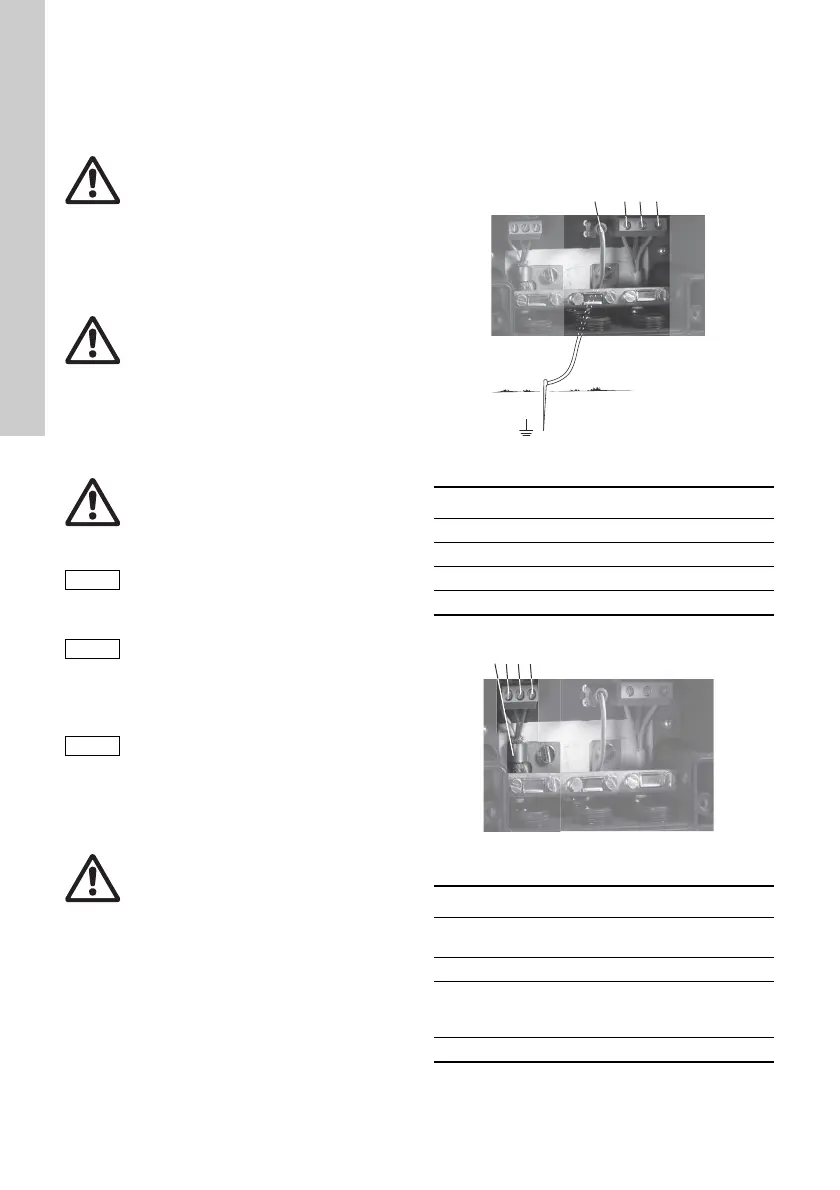

Fig. 4 Collegamento elettrico e messa a terra
Fig. 5 Collegamento GENIbus
Avvertimento
Prima di procedere al collegamento elet-
trico, assicurarsi che l’alimentazione elet-
trica sia stata disinserita e che non possa
essere accidentalmente reinserita.
Avvertimento
Indicazione relative alle tensioni di alimen-
tazione superiori ai 30 V
RMS
/
60 V CC:
L'installazione deve comprendere un inter-
ruttore per scollegare l'alimentazione di
rete. Questo deve trovarsi vicino all'unità
CIU ed essere di facile accesso per l'ope-
ratore. Deve essere contrassegnato come
interruttore automatico per l'unità CIU.
L'interruttore deve essere conforme a IEC
60947-1 e IEC 60947-3.
Avvertimento
Protezione circuito derivato:
L'unità CIU deve essere protetta da un
fusibile di circuito derivato conformemente
alle normative locali e nazionali in vigore.
Tensione di alimentazione dell'unità CIU:
24-240 V CA/V CC - 10 %/+ 15 %.
Se l'unità CIU è montata su una guida DIN
SENZA un collegamento di terra o su
parete, deve essere collegata a terra tra-
mite un morsetto di terra.
Vedere fig. 4, pos. 4.
Per assicurare una comunicazione stabile
e affidabile, la schermatura del cavo per la
connessione GENIbus deve essere sem-
pre collegata al morsetto di terra. Vedere
fig. 5, pos. 4.
Avvertimento
L'unità CIU e il GENIbus devono essere
collegati esclusivamente a circuiti SELV o
SELV-E.
TM04 1985 1608
Pos. Descrizione
1 Morsetto di terra protettivo
2 Morsetto neutro
3 Morsetto fase
4 Morsetto di terra
TM04 1730 1008
Pos. Denominazione Descrizione
1A
Morsetto GENIbus A
(segnale dati positivo)
2 Y Morsetto GENIbus Y
3B
Morsetto GENIbus B
(segnale dati nega-
tivo)
4 - Morsetto di terra
