Grundfos CMBE Installation And Operating Instructions

NC
C1
NO
N
L
N
L
PE
NC
C2
NO
10
4
2
5
6
A
Y
B
DI3/OC1
AI1
DI1
+5 V
GND
GENIbus A
GENIbus Y
GENIbus B
GND
+24 V
+24 V
+5 V
GND
GDS TX
GDS RX
AI2
3
15
8
26
23
25
24
7
+5 V
+
+
+
+
+24 V/+5 V+24 V+24 V
+24 V/+5 V+24 V
+24 V GND
OC DI
+24 V
2 3 41
1 2
3 4
TM077676

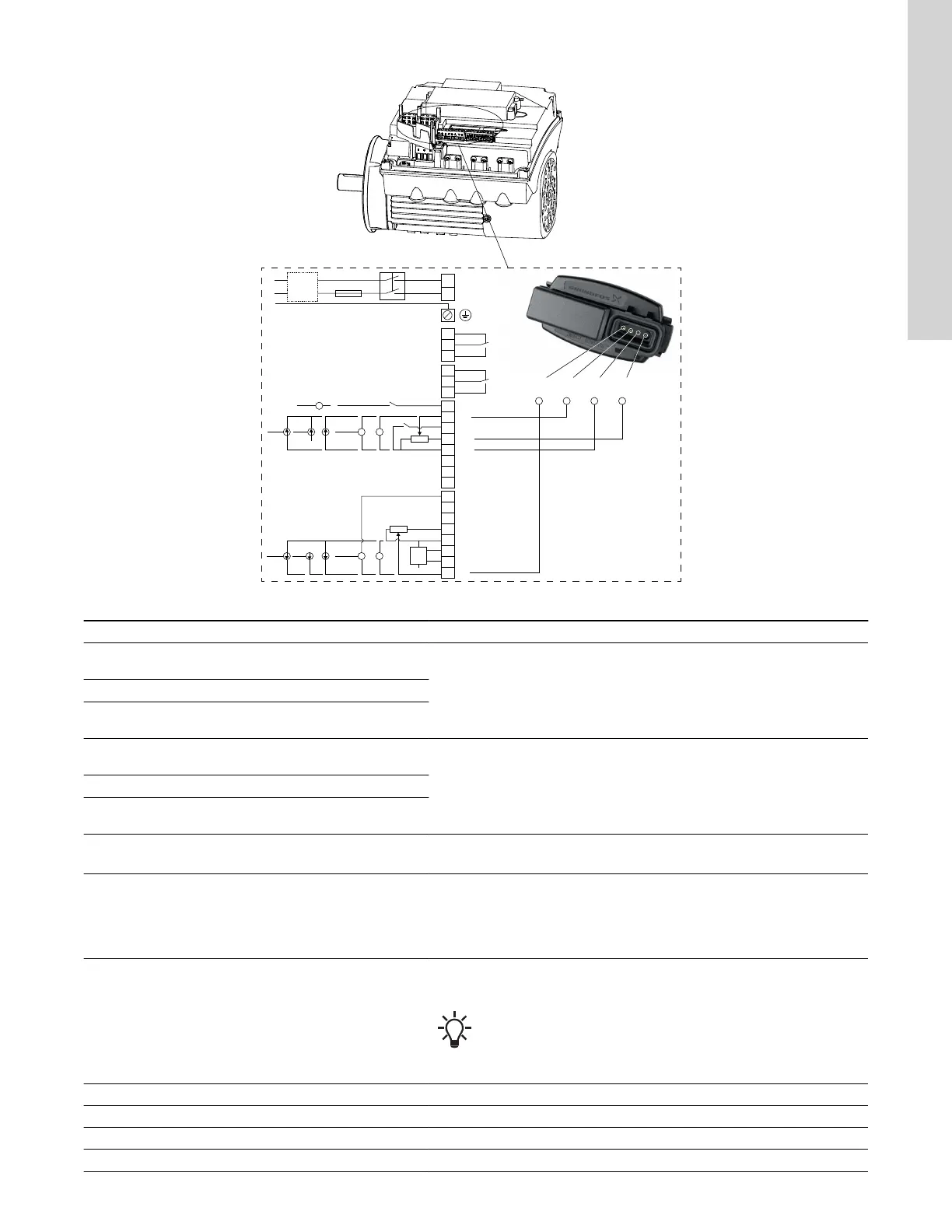

Terminal Tipo Función
NC
Contacto normalmente
cerrado
Relevador de señal 1 (LIVE o PELV).C1 Común
NO
Contacto normalmente
abierto
NC
Contacto normalmente
cerrado
Relevador de señal 2 (sólo PELV).C2 Común
NO
Contacto normalmente
abierto
10 DI3/OC1
Entrada/salida digital, configurable.
Colector abierto: máximo 24 V, resistivo o inductivo.
4
En la presentación estándar del
producto, las entradas
analógicas 1 y 2 se utilizan para
el sensor.
AI1
Entrada analógica:
0-20 mA o 4-20 mA;
0.5-3.5 V, 0-5 V o 0-10 V.
2 DI1
Entrada digital, configurable.
La entrada digital 1 viene ajustada de fábrica para ser una entrada
de arranque/paro cuando un circuito abierto cause un paro. Durante
el proceso de fabricación, se coloca un puente entre las terminales 2
y 6. Retire el puente si la entrada digital 1 debe utilizarse como
entrada externa de arranque o paro o para cualquier otra función
externa.
5 +5 V Suministro eléctrico para un potenciómetro o sensor.
6 GND Tierra
A GENIbus, A GENIbus, A (+).
Y GENIbus, Y GENIbus, Y (GND).
43
Español (MX)

Grundfos CMBE Specifications

General

Flow Rate	Up to 6 m³/h
Material	Stainless Steel
Motor Type	Permanent magnet motor
Liquid Temperature	0°C to +60°C
Maximum Operating Pressure	10 bar
Enclosure Class	IP55
Frequency	50 / 60 Hz
Pump Type	Centrifugal pump
Power Supply	1 x 200-240 V
Control	Integrated Frequency Converter
Max Head	60 m
Seal Type	Mechanical seal
Motor Power	0.3 - 1.5 kW
