Terminal Tipo Función
B GENIbus, B GENIbus, B (-).
3 GND Tierra
15 +24 V Suministro eléctrico.
8 +24 V Suministro eléctrico.
26 +5 V Suministro eléctrico para un potenciómetro o sensor.
23 GND Tierra
25 GDS TX Salida para sensor digital de Grundfos.
24 GDS RX Entrada para sensor digital de Grundfos.
7
En la presentación estándar del
producto, las entradas
analógicas 1 y 2 se utilizan para
el sensor.
AI2
Entrada analógica:
0-20 mA o 4-20 mA;
0.5-3.5 V, 0-5 V o 0-10 V.
6.3.2 Relevadores de señal
El motor tiene dos salidas para señales libres de potencial a través
de dos relevadores internos. Las salidas de señal se pueden
configurar como Funcionamiento, Bomba en funcionamiento,
Preparada, Alarma y Advertencia.

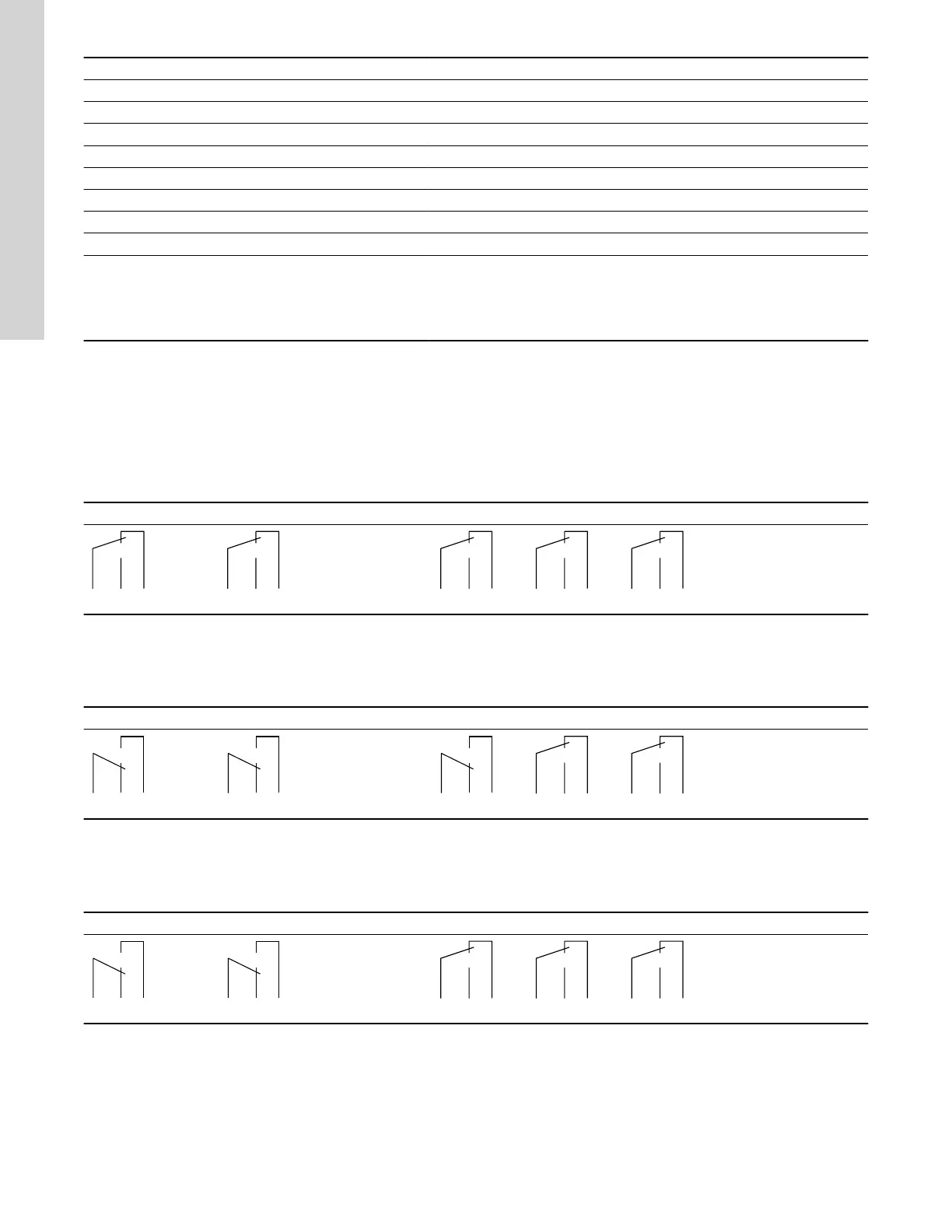

La tabla siguiente recoge las funciones de los dos relevadores de
señal:
Grundfos Eye apagado
Bomba apagada.
Funcionamiento Bomba en funcionamiento Preparada Alarma Advertencia Modo funcionam.
-
Grundfos Eye iluminado de color verde y girando
La bomba o motor está funcionando en el modo Normal como parte de un bucle abierto o cerrado.
Funcionamiento Bomba en funcionamiento Preparada Alarma Advertencia Modo funcionam.
Normal
Mín.
o
Máx.
Grundfos Eye iluminado de color rojo y girando
La bomba o motor está funcionando en el modo Manual.
Funcionamiento
Bomba en funcionamiento Preparada Alarma Advertencia Modo funcionam.
Manual
Grundfos Eye iluminado permanentemente de color verde
La bomba o el motor están listos para operar, pero aún no están en marcha.
44
Español (MX)
