Қазақша (KZ)
116

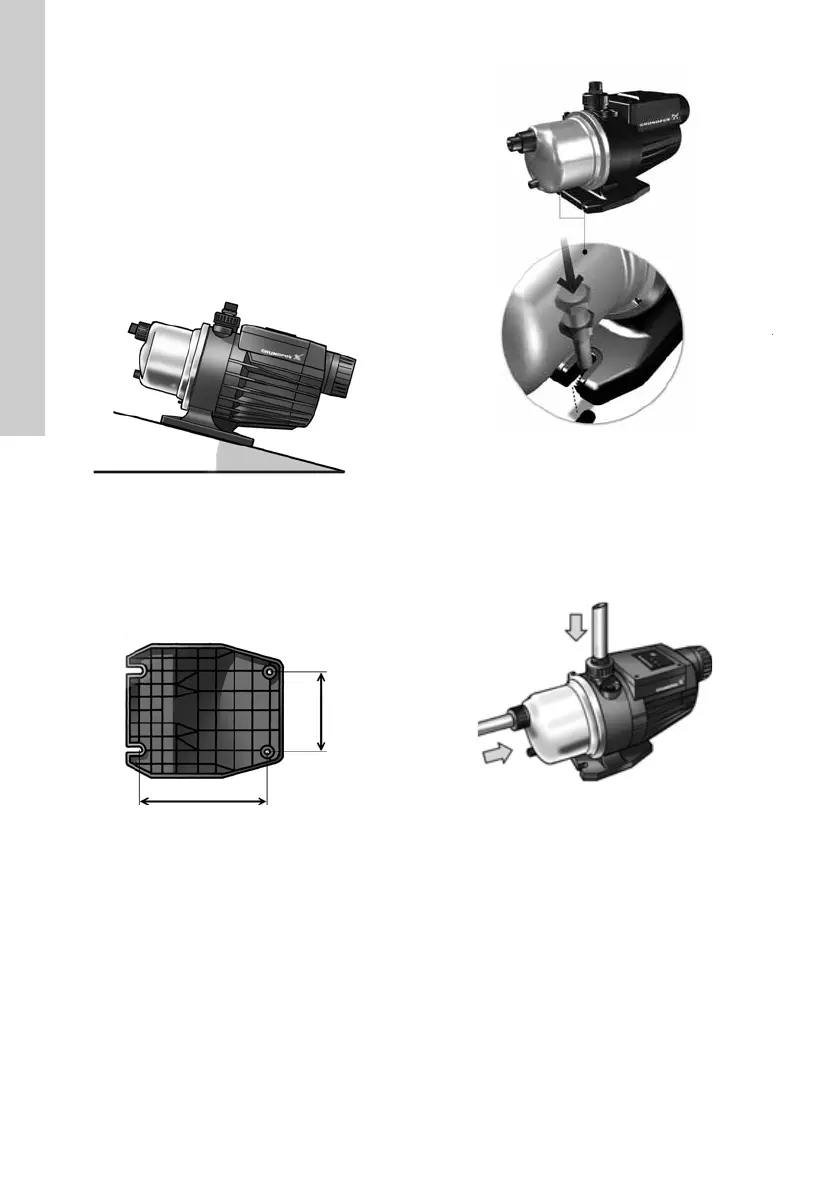

6. Орналастыру жəне қосылу
6.1 Сорғыны орналастыру
Сорғы күн көзіне шыдамды, ғимараттар ішінде
жəне сыртта да қондырыла береді.
Сыртта орналыстырылған болса, сорғының өзіне
сай қорғанышпен қапталуы кеңес етіледі.
Сорғыны əрқашан сору портын көлденең, ал шығу
портын тігінен қондыру арқылы астыңғы плитаға
орналастыру керек.
Сорғы көлденең орнатылуы керек.
Ең көп рұқсат етілген көлбеу бұрышы: ± 18 °.
3 суретін көріңіз.
3. сур. MQ-ді
көлденең құрастыру
Сорғы берік іргетасқа бұрандамалармен астыңғы
плитадағы тесіктерге жалғау арқылы қондырылуы
қажет. 4 суретін көріңіз.
Бұрандамалар тесіктері жұқа пластикпен
қапталған, оны қолданар алдында алып тастаңыз.
5 суретін көріңіз.
4. сур. Тірегіш (астыңғы тақта)
5. сур. Бұрандама тесігіндегі пластикалық
қатты алып тастау
Қосылуды жеңілдету үшін, сорғы шығуы иілгіш
± 5 °. Құбырларды қосқанда ешқашан шамадан
тыс күш
салмаңыз.
Сорғының сору жəне шығу бұрандалы
қосылулары G 1 (50 Hz) немесе 1" NPT (60 Hz)
сəйкес қамтамасыз етілген. 6 суретін көріңіз.
6. сур. Бұрандама байланыстарының сору
жəне шығу портына қондыру
TM01 9691 2600TM01 9692 2600
Ең көбі ± 18 °
11,4 cm
19,0 cm
TM05 5156 3412TM01 9698 2600
