6. Montage en aansluiting
6.1 Montage van de pomp
De pomp is bestand tegen zonlicht en kan zowel bin-
nen als buiten worden opgesteld. Bij opstelling bui-
tenshuis wordt geadviseerd om de pomp te bescher-
men met een geschikt deksel.
Monteer de pomp altijd op de voetplaat met horizon-
tale zuigopening en verticale persopening.
De pomp dient horizontaal gemonteerd te worden.
Maximaal toelaatbare hellingshoek: ± 18 °.
Zie afb. 3.

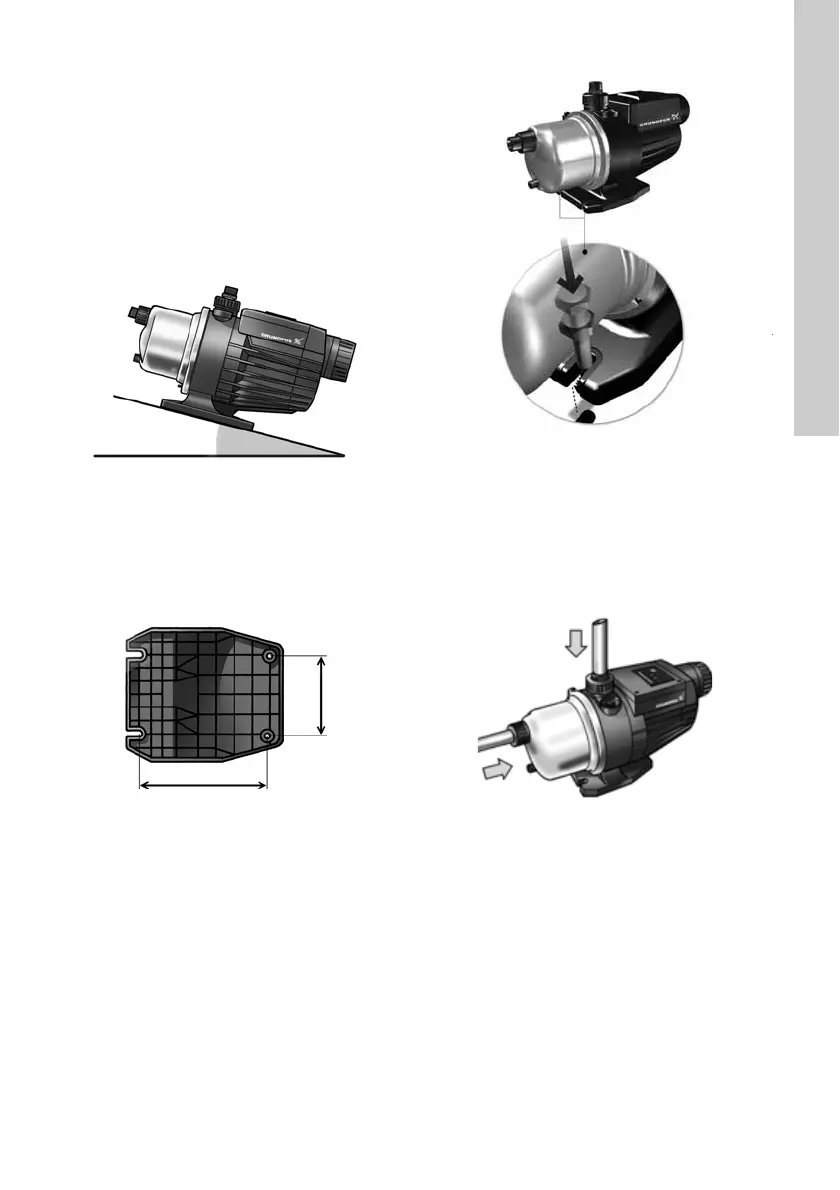

Afb. 3 Horizontale opstelling van de MQ
De pomp moet op een solide ondergrond vastge-
maakt worden met behulp van bouten door de gaten
in de voetplaat. Zie afb. 4.
De gaten voor de bouten zijn bedekt met een dunne
plastic laag die doorgestoken moet worden
voorafgaand aan gebruik. Zie afb. 5.
Afb. 4 Voetplaat
Afb. 5 Doorsteken van de plastic laag in
boutgat
De perszijde van de pomp is flexibel, ± 5 °, om het
aansluiten te vergemakkelijken. Gebruik nooit meer
kracht dan nodig is bij het aansluiten van de
leidingen.
De pomp wordt geleverd met G 1 (50 Hz) of 1" NPT
(60 Hz) schroefverbindingen die in de zuig- en
persopeningen kunnen worden geplaatst. Zie afb. 6.
Afb. 6 Plaatsing van schroefverbindingen in
zuig- en persopeningen
