6. Montaj și conexiuni
6.1 Montajul pompei
Pompa este rezistentă la lumina soarelui și poate fi
instalată atât înăuntru cât și în afară. Când este
instalată afară, se recomandă protejarea pompei cu
o învelitoare potrivită.
Montați întotdeauna pompa pe placa de bază cu
portul de de aspirație orizontal și cel de refulare
vertical.
Pompa trebuie instalată orizontal.
Unghiul de înclinare maxim permis: ± 18 °.
Vezi fig. 3.

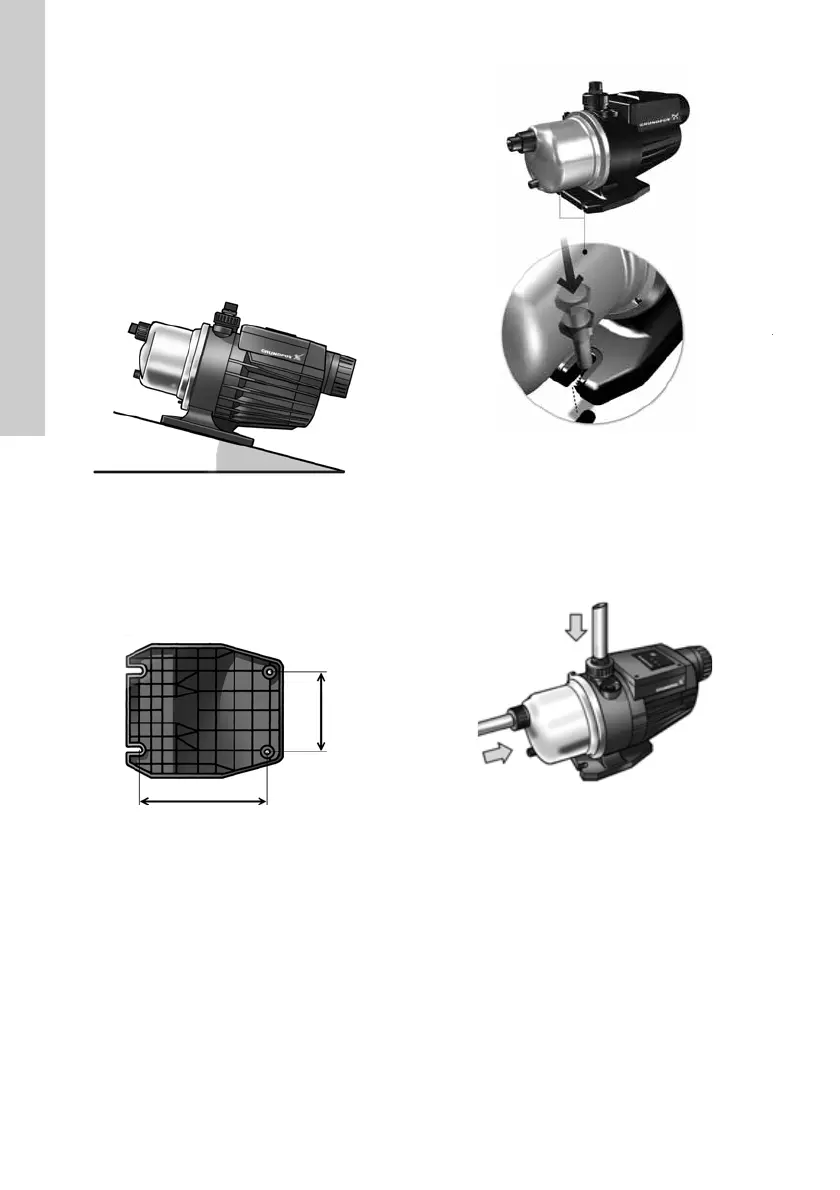

Fig. 3 Instalarea orizontală a MQ
Pompa trebuie securizată pe o fundaţie orizontală,
plană şi solidă cu ajutorul şuruburilor, prin orificiile
din placa de bază. Vezi fig. 4.
Orificiile pentru șuruburi sunt acoperite cu un strat de
plastic subțire ce trebuie îndepărtat înainte de
folosire. Vezi fig. 5.
Fig. 4 Postament
Fig. 5 Îndepărtarea stratului de plastic de pe
orificii
Refularea pompei este flexibilă, ± 5 °, pentru a
facilita conexiunea. Nu aplicați niciodată forță la
conectarea conductelor.
Pompa este livrată cu conexiuni de șuruburi G 1
(50 Hz) ori 1" NPT (60 Hz) pentru a fi fixate în
porturile de aspirație și refulare. Vezi fig. 6.
Fig. 6 Fixarea conexiunilor cu șuruburi în
porturile de aspirație și refulare
