Slovensko (SI)
213
7. Montaža in priključitev
7.1 Montaža črpalke
Črpalka je odporna na sončno svetlobo in se lahko
vgradi tako znotraj kot zunaj. Pri zunanji namestitvi
jo je priporočeno zaščititi z ustreznim pokrovom.
Črpalko vedno namestite na podložno ploščo s
horizontalnim sesalnim in vertikalnim tlačnim
priključkom.
Črpalka mora biti montirana horizontalno.
Najv. dovoljen kot naklona: ± 18 °. Gl. sl. 3.

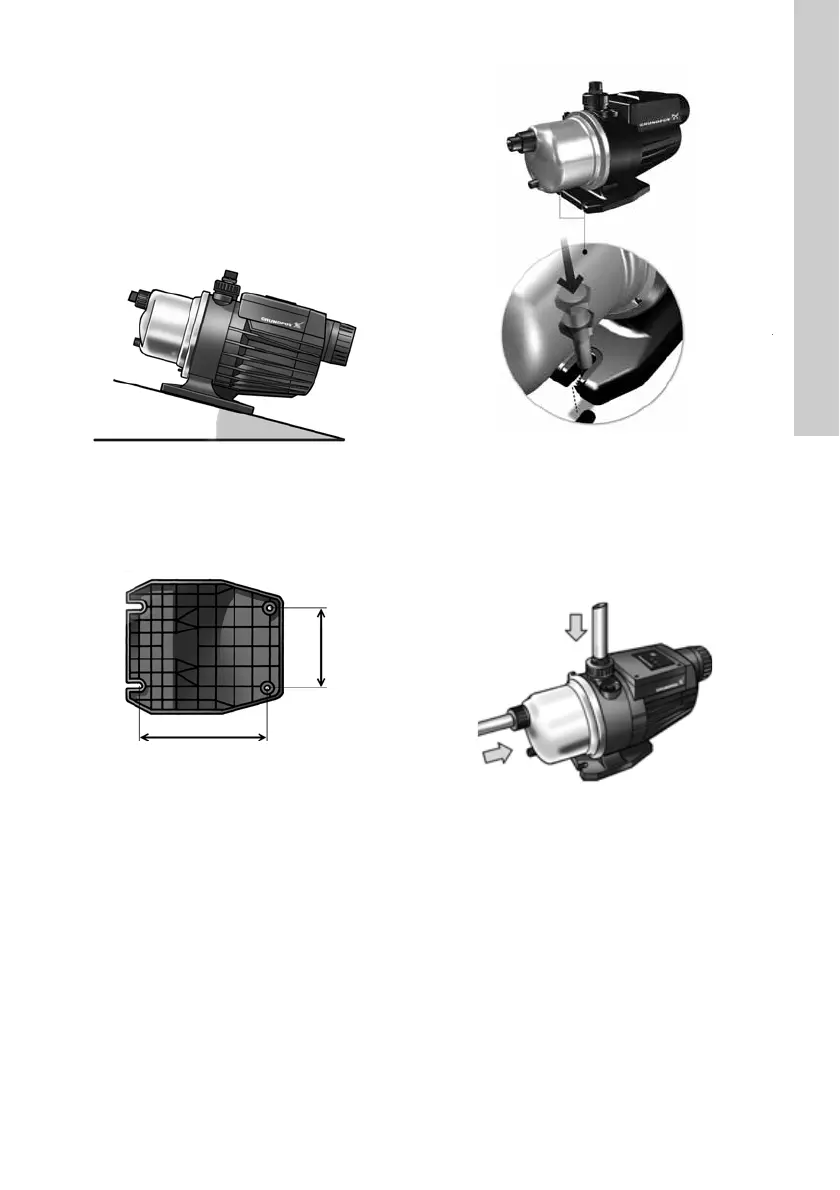

Slika 3 Horizontalna namestitev MQ
Črpalka mora biti pritrjena na trden temelj s pomočjo
vijakov skozi luknje v podložni plošči. Gl. sl. 4.
Luknje vijakov so pokrite s tanko plastjo plastike, ki
jo je potrebno odstraniti pred uporabo. Gl. sl. 5.
Slika 4 Podložna plošča
Slika 5 Odstranjevanje plastičnega sloja iz
lukenj vijakov
Izpust črpalke je fleksibilen, ± 5 °, za olajšanje
povezave. Pri povezavi cevi nikoli ne uporabljajte
nepotrebne sile.
Črpalka je dobavljena s privitimi priključki G 1
(50 Hz) ali 1" NPT (60 Hz), ki jih je potrebno
namestiti v sesalni in tlačni priključek. Gl. sl. 6.
Slika 6 Namestitev privitih priključkov v sesalni
in tlačni priključek
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
