7. Montaža i spajanje
7.1 Montaža pumpe
Pumpa je otporna na sunčevu svetlost i može se
instalirati i u zatvorenom i u otvorenom prostoru.
Kada se instalira u otvorenom prostoru, preporučuje
se zaštititi pumpu pomoću odgovarajućeg
prekrivača.
Uvek montirajte pumpu na osnovnu ploču sa
horizontalnim usisnim priključkom i vertikalnim
ispusnim priključkom.
Pumpa mora biti montirana horizontalno.
Najveći dopušteni ugao nagiba: ± 18 °.
Pogledajte sl. 3.

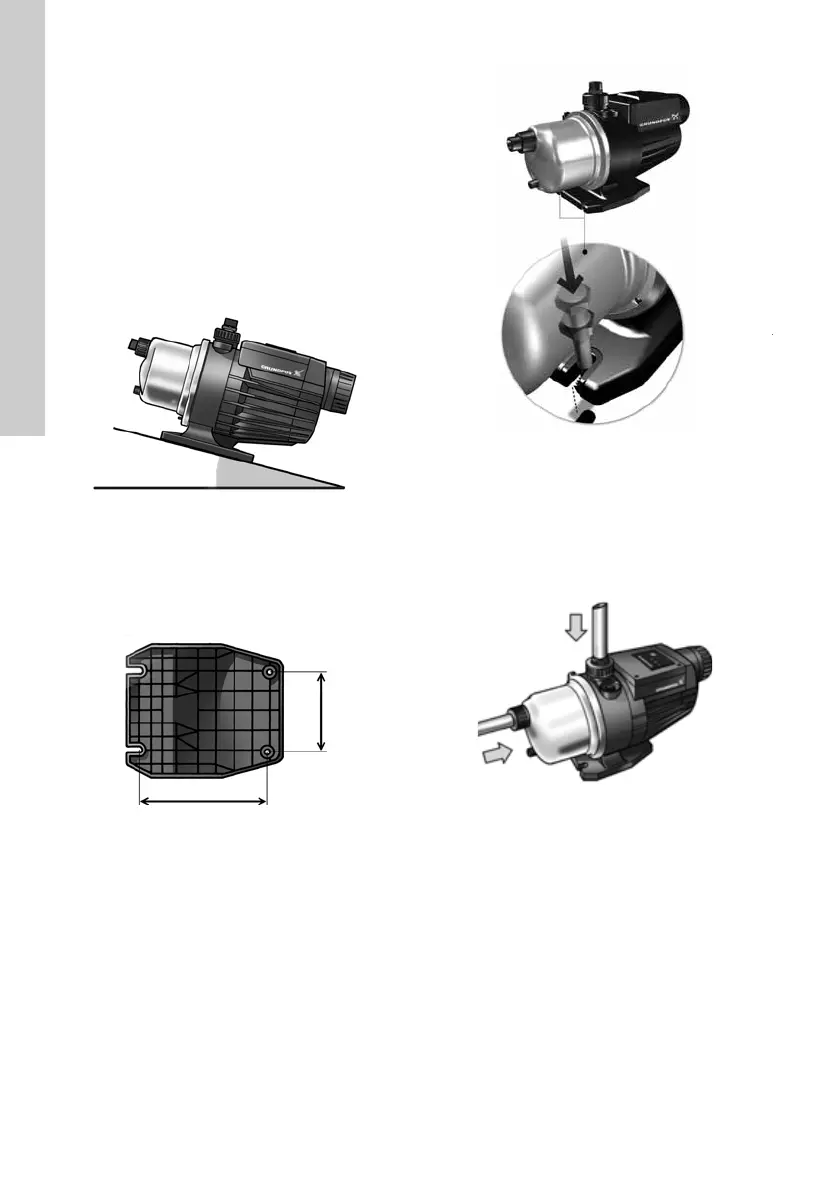

Slika 3 Horizontalna instalacija MQ
Pumpa mora biti učvršćena za čvrsti temelj
zavrtnjima kroz rupe u osnovnoj ploči.
Pogledajte sl. 4.
Rupe zavrtanja su pokrivene tankim slojem plastike
koji se mora ukloniti pre upotrebe. Pogledajte sl. 5.
Slika 4 Osnovna ploča
Slika 5 Uklanjanje sloja plastike u rupama
zavrtanja
Ispust pumpe je fleksibilan, ± 5 °, kako bi se olakšalo
spajanje. Nikada ne primenjujte nepotrebnu silu
prilikom spajanja cevi.
Pumpa se isporučuje sa G 1 (50 Hz) ili 1" NPT
(60 Hz) spojevima za povezivanje na usisne i
ispusne priključke. Pogledajte sl. 6.
Slika 6 Montaža spojeva zavrtanja na usisne i
ispusne priključke
TM01 9691 2600TM01 9692 2600
Max. ± 18 °
11,4 cm
19,0 cm
TM05 5156 3412TM01 9698 2600
