Suomi (FI)
234

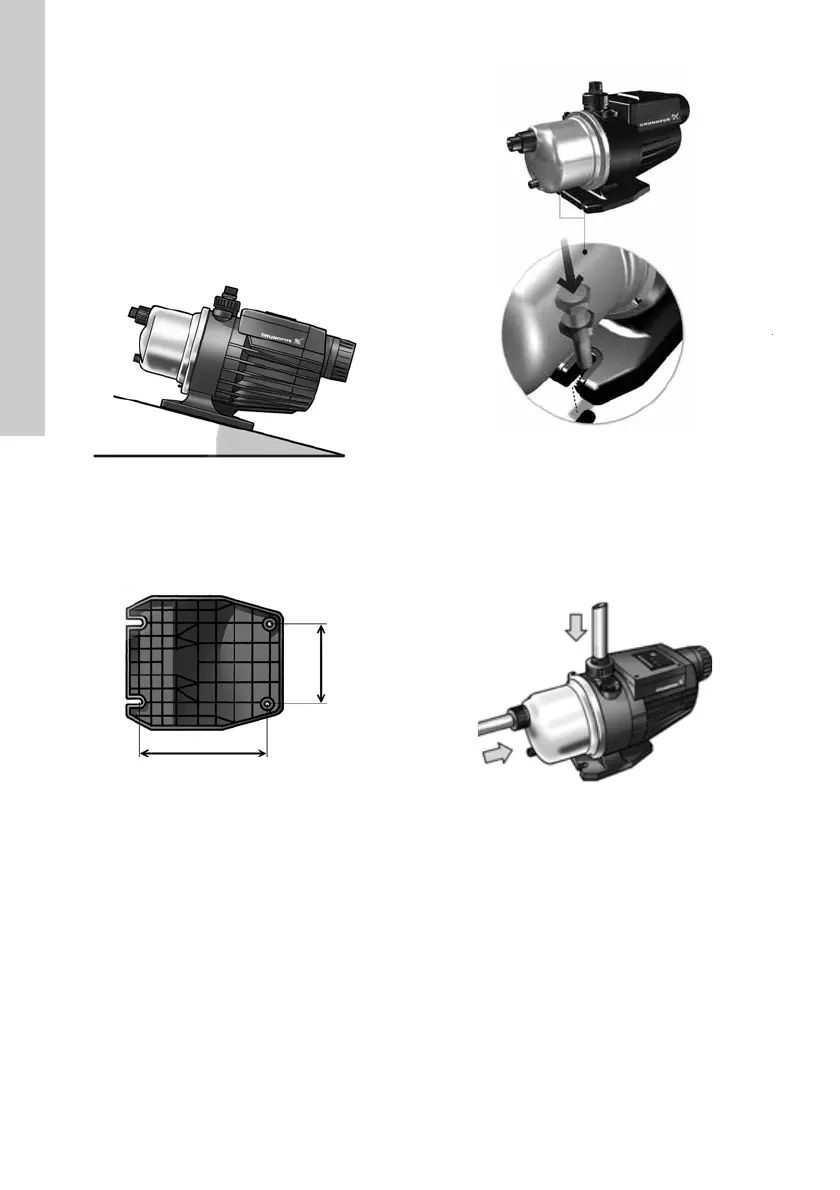

6. Kiinnitys ja liitäntä
6.1 Pumpun kiinnitys
Pumppu kestää auringonpaistetta ja se voidaan
asentaa sekä sisälle että ulos. Ulos asennettaessa
pumppu on suositeltavaa suojata sopivalla
suojuksella.
Kiinnitä pumppu aina pohjalaatalle siten, että
imuaukko on vaakasuorassa ja paineaukko
pystysuorassa.
Pumppu on kiinnitettävä vaakasuoraan.
Suurin sallittu kallistuskulma: ± 18 °. Katso kuva 3.
Kuva 3 MQ:n vaaka-asennus
Pumppu on kiinnitettävä tukevaan perustukseen
pulteilla pohjalaatan reikien läpi. Katso kuva 4.
Pultinrei'issä on ohut muovikerros, joka on
puhkaistava ennen käyttöä. Katso kuva 5.
Kuva 4 Pohjalaatta
Kuva 5 Pultinreikien muovikerroksen
puhkaiseminen
Pumpun paineliitäntä on taipuisa, ± 5 °, liitännän
helpottamiseksi. Älä käytä liikaa voimaa putkia
liittäessäsi.
Pumpussa on toimitushetkellä G 1 (50 Hz) tai 1" NPT
(60 Hz) kierreliittimet imu- ja paineaukoissa.
Katso kuva 6.
Kuva 6 Kierreliittimien asennus imu- ja
paineaukkoihin
TM01 9691 2600TM01 9692 2600
Maks. ± 18 °
11,4 cm
19,0 cm
TM05 5156 3412TM01 9698 2600
