Svenska (SE)
244
6. Montering och anslutning
6.1 Montering av pump
Pumpen tål solljus och kan installeras inomhus eller
utomhus. Vid installation utomhus rekommenderas
att pumpen skyddas på lämpligt sätt.
Montera alltid pumpen på bottenplattan med
horisontell sugstuds och vertikal utloppsstuds.
Pumpen ska monteras horisontellt.
Max. tillåten lutningsvinkel: ± 18 °. Se fig. 3.

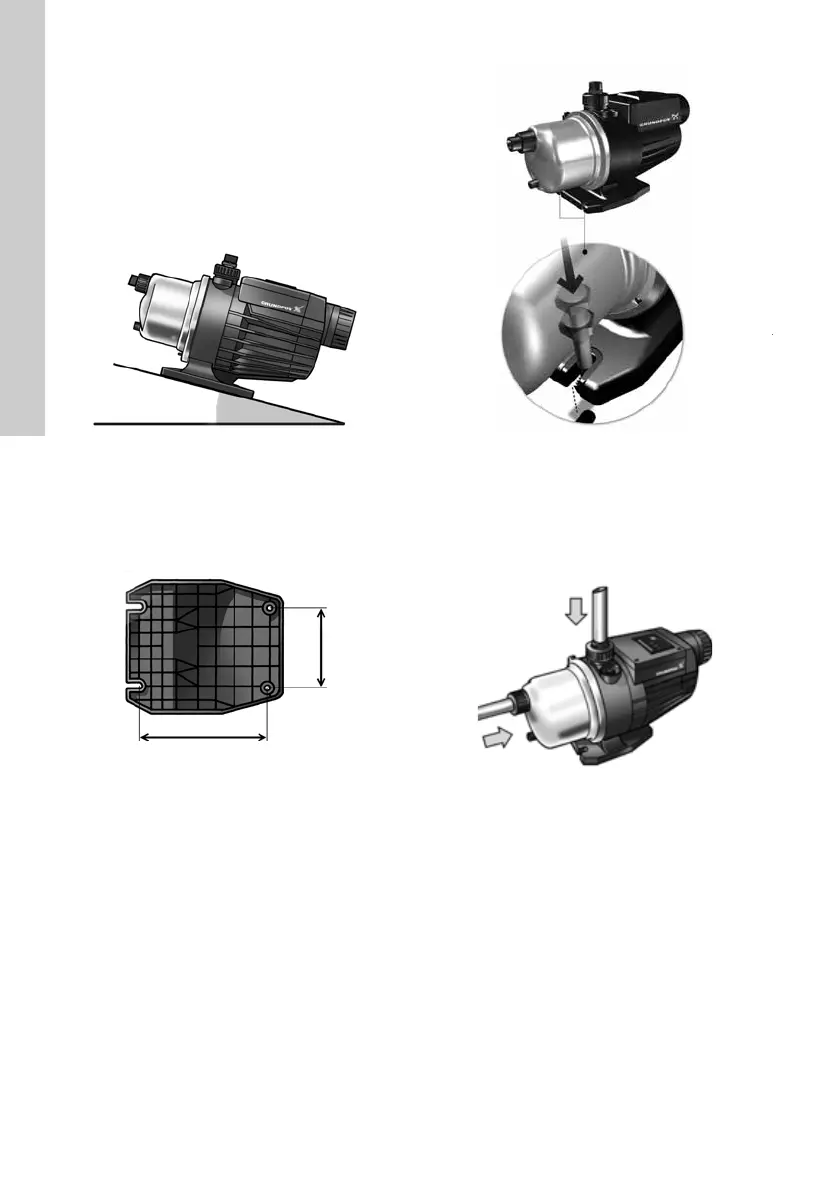

Fig. 3 Horisontell installation av MQ
Pumpen ska monteras på ett stadigt fundament med
hjälp av skruvar genom hålen i bottenplattan.
Se fig. 4.
Den tunna plasten över skruvhålen ska slås ut före
användning. Se fig. 5.
Fig. 4 Bottenplatta
Fig. 5 Slå ut plasten i skruvhålet
Pumputloppet kan vinklas ± 5 ° för att underlätta
anslutning. Använd aldrig för stor kraft vid anslutning
av rörledningar.
Pumpen levereras med skruvanslutningar G 1
(50 Hz) eller 1" NPT (60 Hz) för montering på
sug- respektive utloppsstuds. Se fig. 6.
Fig. 6 Montering av skruvanslutningar på
sug- respektive utloppsstudsar
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
