Türkçe (TR)
254
6. Montaj ve bağlantı
6.1 Pompanın montajı
Pompa gün ışığına karşı dirençli olup, hem iç hem
de dış mekanda kurulmaya müsaittir. Ancak dış
mekana kurulacaksa, uygun bir kapakla pompanın
koruma altına alınması önerilir.
Pompayı destek levhasına daima emme ucu yatay,
tahliye ucu dikey olacak şekilde monte edin.
Pompa yatay olarak monte edilmelidir.
İzin verilebilir maksimum eğim açısı: ± 18 °.
Bkz. şekil 3.

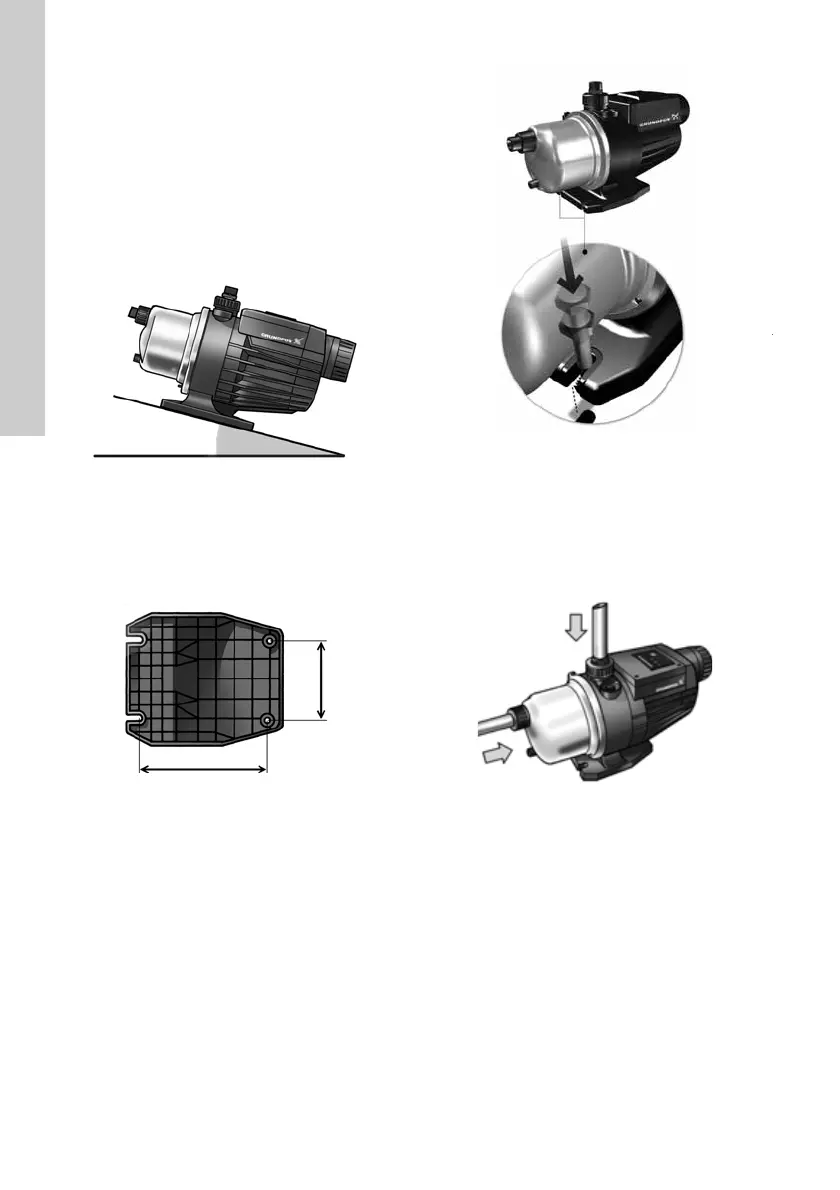

Şekil 3 MQ yatay kurulumu
Pompa, civatalarla taban plakasındaki deliklerle
sağlam bir zemine oturtulmalıdır. Bkz. şekil 4.
Civatalar ince ve plastik bir katmanla kapatılmış
olup, kullanmadan önce bu plastik çıkartılmalıdır.
Bkz. şekil 5.
Şekil 4 Taban plakası
Şekil 5 Civata deliklerindeki plastik katmanın
çıkarılması
Pompa tahliyesi esnek olup (± 5 °) böylece daha
kolay bir bağlantı sa
ğlanır. Boruları bağlarken asla
gereksiz güç uygulamayın.
Pompa, emiş ve tahliye girişlerine takılmak üzere
G 1 (50 Hz) veya 1" NPT (60 Hz) vidalı
bağlantılarıyla tedarik edilmiştir. Bkz. şekil 6.
Şekil 6 Vidalı bağlantıların emiş ve tahliye
borularına bağlanması
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
