Čeština (CZ)
33
7. Montáž a připojení
7.1 Montáž čerpadla
Čerpadlo je odolné slunečnímu svitu a může být
instalováno jak uvnitř, tak venku. Při venkovní
instalaci je doporučeno chránit čerpadlo pomocí
vhodného krytu.
Čerpadlo namontujte vždy na základovou desku
s horizontálním sacím hrdlem a vertikálním
výtlačným hrdlem.
Čerpadlo musí být namontováno vodorovně.
Maximální přípustný úhel sklonu: ± 18 °. Viz obr. 3.

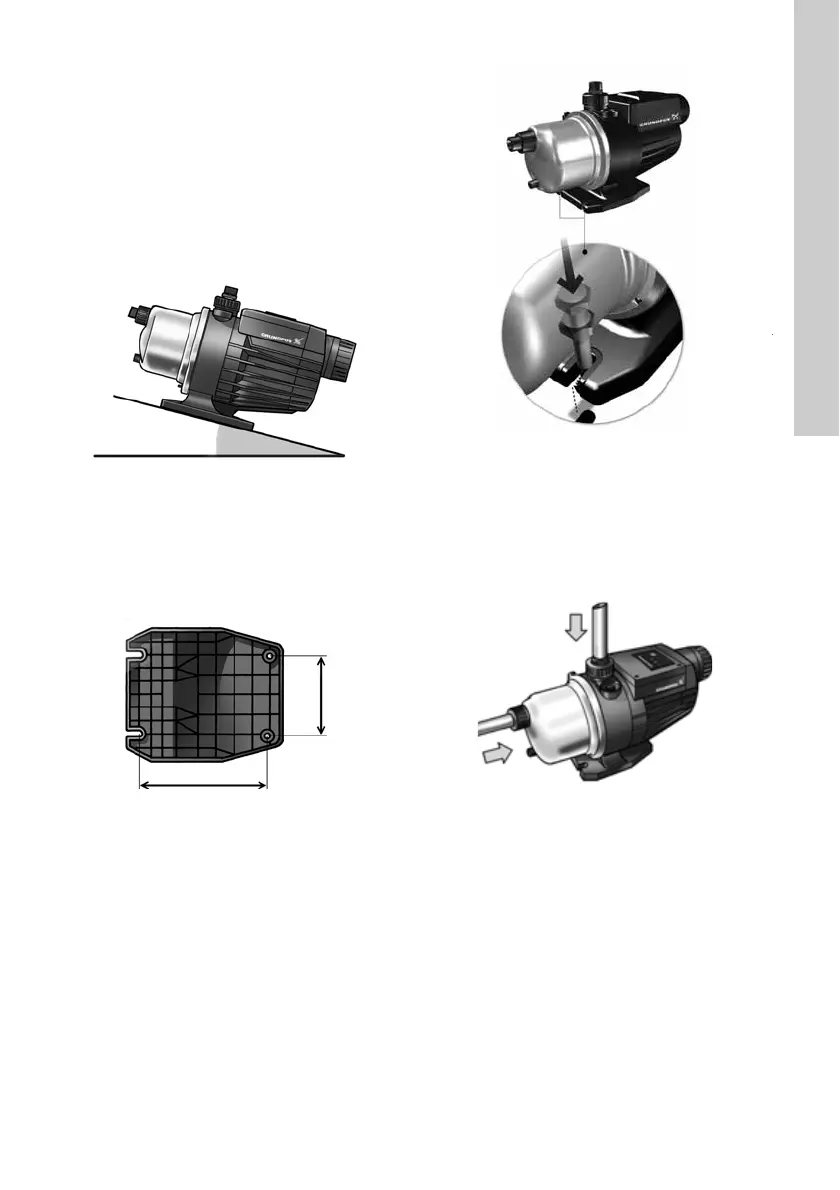

Obr. 3 Vodorovná instalace MQ
Čerpadlo musí být upevněno k pevnému základu
pomocí šroubů protažených otvory k základové
desce. Viz obr. 4.
Otvory pro šrouby jsou potaženy tenkou plastovou
vrstvou, která musí být před použitím odstraněna.
Viz obr. 5.
Obr. 4 Základová deska
Obr. 5 Odstranění plastové vrstvy v otvoru pro
šrouby
Výtlak čerpadla je ohebný, ± 5 °, pro usnadnění
připojení. Nikdy nepoužívejte zbytečně sílu při
připojování potrubí.
Čerpadlo je dodáváno se šroubovými přípojkami G 1
(50 Hz) nebo 1" NPT (60 Hz), které jsou upevněny
v sací a výtlačné přípojce. Viz obr. 6.
Obr. 6 Upevnění šroubových přípojek v sacím
a výtlačném hrdle.
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
