6. Montering og tilslutning
6.1 Montering af pumpen
Pumpen er modstandsdygtig over for sollys og kan
derfor installeres både indendørs og udendørs.
Ved udendørs installation anbefales det at beskytte
pumpen med passende overdækning.
Montér altid pumpen på bundpladen med
sugestudsen i horisontal stilling og afgangsstudsen i
vertikal stilling.
Pumpen skal monteres horisontalt.

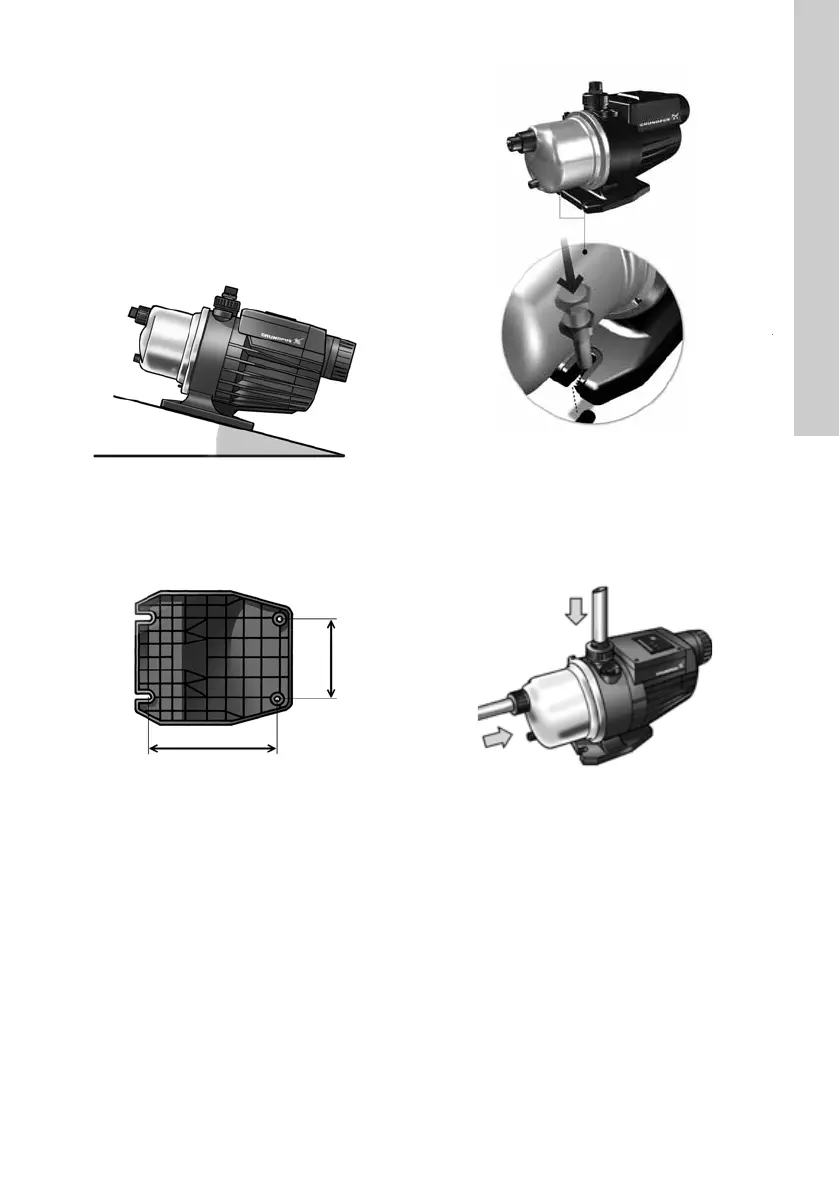

Maks. tilladelig hældningsvinkel: ± 18 °. Se fig. 3.
Fig. 3 Horisontal installation af MQ
Pumpen skal fastgøres til et fast underlag ved at
skrue bolte gennem hullerne i bundpladen. Se fig. 4.
Bolthullerne er dækket af et tyndt lag plast der skal
bankes ud før brug. Se fig. 5.
Fig. 4 Bundplade
Fig. 5 Sådan bankes plastlaget i bolthullet ud
Pumpens afgangsstuds er fleksibel, ± 5 °, for at lette
tilslutningen. Brug aldrig unødig kraft ved tilslutning
af ledningerne.
Pumpen er forsynet med G 1-forskruninger (50 Hz)
eller 1" NPT-forskruninger (60 Hz) som skal sluttes til
suge- og afgangsstudsen. Se fig. 6.
Fig. 6 Montering af forskruninger i suge- og
afgangsstuds
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
