6. Συναρμολόγηση και σύνδεση
6.1 Συναρμολόγηση της αντλίας
Η αντλία είναι ανθεκτική στη ηλιακή ακτινοβολία και
μπορεί να τοποθετηθεί τόσο σε εσωτερικό όσο και
εξωτερικό χώρο. Στις περιπτώσεις που τοποθετηθεί
σε εξωτερικό χώρο, συνιστάται η προστασία της
αντλία με ένα κατάλληλο κάλυμμα.
Τοποθετείτε πάντα την αντλία στη βάση της, με
οριζόντιο το στόμιο αναρρόφησης και κατακόρυφο το
στόμιο κατάθλιψης
.
Η αντλία πρέπει να τοποθετείται οριζόντια.
Μέγιστη επιτρεπόμενη γωνία κλίσης: ± 18 °.
Βλέπε σχήμα 3.

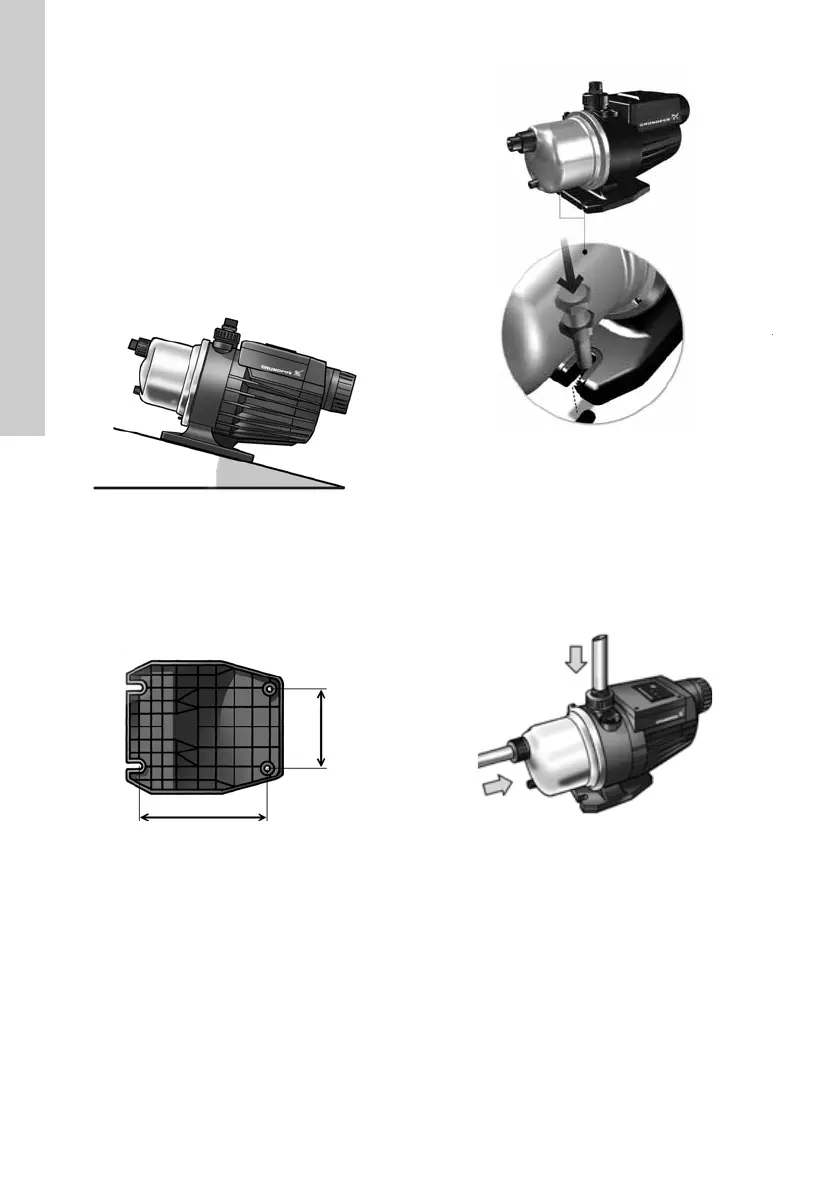

Σχ. 3 Οριζόντια εγκατάσταση της MQ
Η αντλία πρέπει να στερεώνεται σε μία σταθερή
βάση με βίδες στις οπές που υπάρχουν στη βάση
της. Βλέπε σχήμα 4.
Οι οπές βιδών καλύπτονται από ένα λεπτό πλαστικό
στρώμα που πρέπει να αφαιρέσετε πριν από
τη
χρήση. Βλέπε σχήμα 5.
Σχ. 4 Βάση
Σχ. 5 Αφαίρεση του πλαστικού στρώματος
στην οπή της βίδας
Η κατάθλιψη αντλίας είναι εύκαμπτη, ± 5 °, για να
διευκολύνεται η σύνδεση. Μην εφαρμόζετε ποτέ
περισσότερη δύναμη από ό,τι χρειάζεται κατά τη
σύνδεση των σωλήνων.
Η αντλία προμηθεύεται με G 1 (50 Hz) ή 1" NPT
(60 Hz) κοχλιωτές συνδέσεις που πρόκειται να
ενσωματωθούν στα
στόμια αναρρόφησης και
κατάθλιψης. Βλέπε σχήμα 6.
Σχ. 6 Τοποθέτηση κοχλιωτών συνδέσεων στα
στόμια αναρρόφησης και κατάθλιψης
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
