Grundfos MQ 3-25 - Page 95

Hrvatski (HR)
95
7. Montaža i spajanje
7.1 Montaža crpke
Crpka je otporna na sunčevu svjetlost i može se
instalirati i u zatvorenom i u otvorenom prostoru.
Kada se instalira u otvorenom prostoru, preporuča
se zaštititi crpku pomoću odgovarajućeg pokrova.
Uvijek montirajte crpu na temeljnu ploču sa
horizontalnim usisnim priključkom i vertikalnim
ispusnim priključkom.
Crpka mora biti montirana horizontalno.
Najveći dopušteni kut nagiba: ± 18 °.
Pogledajte sl. 3.

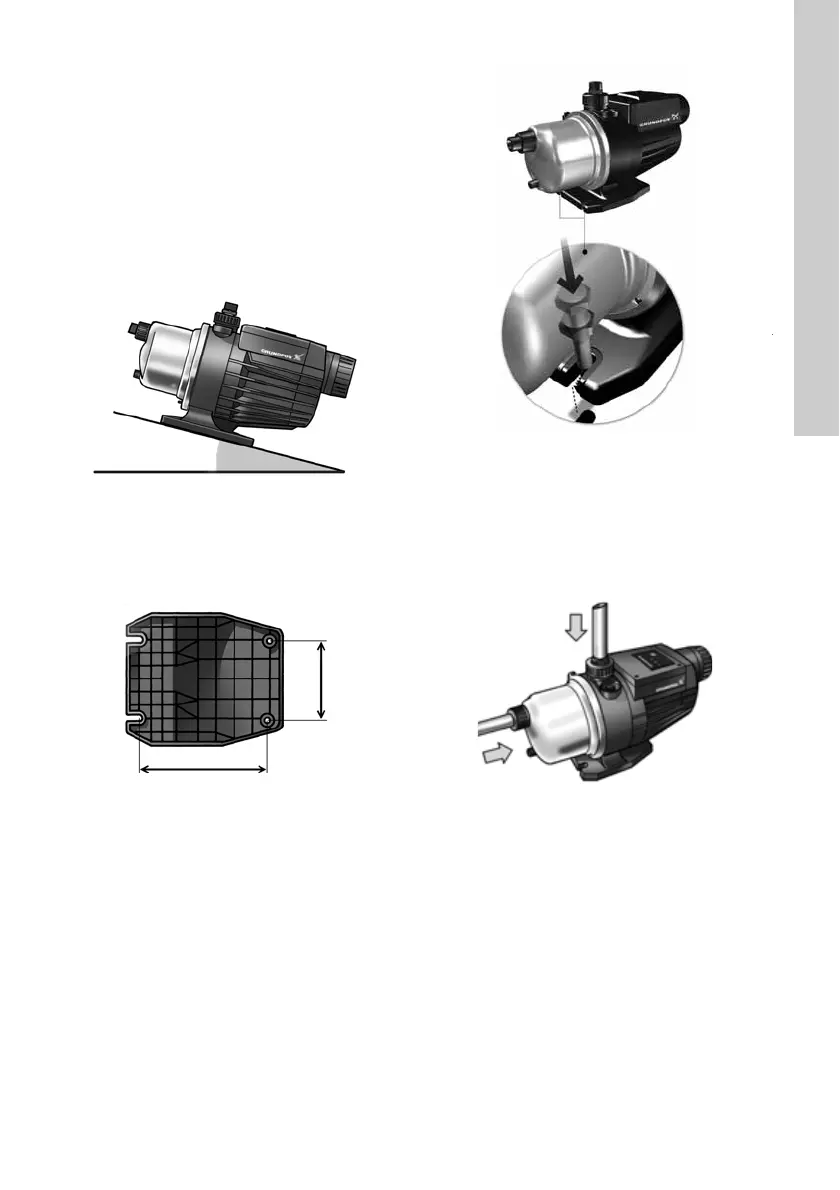

Slika 3 Horizontalna instalacija MQ
Crpka mora biti učvršćena za čvrsti temelj vijcima
kroz rupe u temeljnoj ploči. Pogledajte sl. 4.
Rupe vijaka su pokrivene tankim slojem plastike koji
se mora ukloniti prije uporabe. Pogledajte sl. 5.
Slika 4 Temeljna ploča
Slika 5 Uklanjanje sloja plastike u rupama
vijaka
Ispust crpke je fleksibilan, ± 5 °, kako bi se olakšalo
spajanje. Nikada ne primjenjujte nepotrebnu silu
prilikom spajanja cijevi.
Crpka se isporučuje sa G 1 (50 Hz) ili 1" NPT (60 Hz)
vijčanim spojevima za spajanje na usisne i ispusne
priključke. Pogledajte sl. 6.
Slika 6 Montaža vijčanih spojeva na usisne i
ispusne priključke
TM01 9691 2600TM01 9692 2600
Maks. ± 18 °
11,4 cm
19,0 cm
TM05 5156 3412TM01 9698 2600
