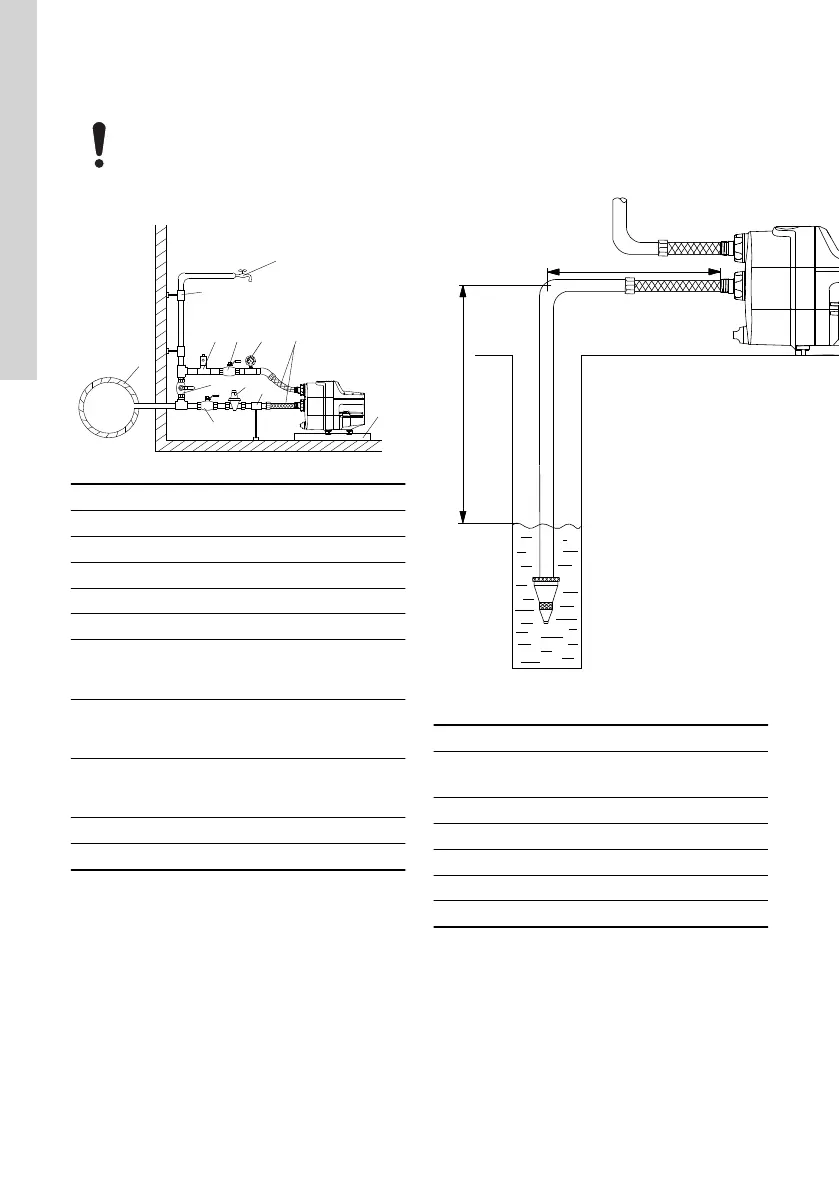

5.3.3 Pressurização da água da rede
Em alguns países, a pressurização da
água da rede urbana é proibida. Cumpra
as regulamentações locais relativamente a
esta aplicação.
TM075262
Pos. Descrição
1 Ponto de derivação mais alto
2 Apoios e suportes de tubagem
3 Válvulas de seccionamento
4 Tubos flexíveis
5 Válvula de bypass
6
Válvula de redução da pressão opcional no
lado da aspiração, caso a pressão de entrada
possa ultrapassar 8 bar (115 psi)
7
Válvula de alívio de pressão opcional no lado
da descarga, caso a instalação não possa
suportar a pressão de descarga.
8
Tabuleiro apara-gotas. Instale a bomba num
pequeno suporte para evitar que os orifícios
de ventilação fiquem inundados.
9 Manómetro
10 Tubo de água da rede
5.3.4 Comprimento da tubagem de aspiração
A visão geral abaixo apresenta os diferentes
comprimentos possíveis da tubagem de aspiração,
dependendo do comprimento da tubagem vertical. A
visão geral serve apenas de orientação.
Comprimento da tubagem de aspiração
DN 32 DN 40
H
[m (ft)]
L
[m (ft)]
H
[m (ft)]
L
[m (ft)]
0 (0) 68 (223) 0 (0) 207 (679)
3 (10) 43 (141) 3 (10) 129 (423)
6 (20) 17 (56) 6 (20) 52 (171)
7 (23) 9 (30) 7 (23) 26 (85)
8 (26) 0 (0) 8 (26) 0 (0)
Pré-requisitos:
Velocidade máxima do caudal: 1 l/s (16 gpm).
Rugosidade interna das tubagens: 0,01 mm (0,0004
pol.).
48
Português (PT)
