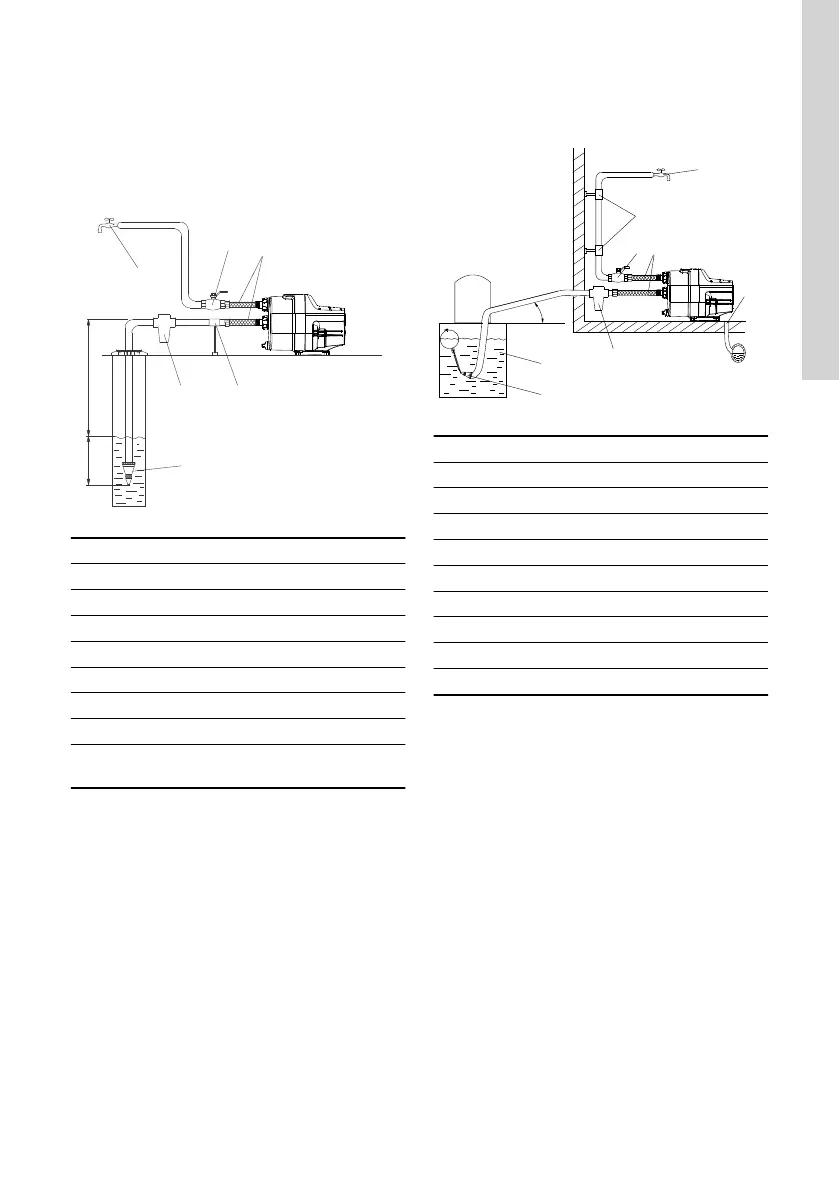

5.3 Exemplos de instalação
Recomendamos que siga os exemplos de instalação.
As válvulas não são fornecidas com a bomba.
5.3.1 Aspiração de um poço
6
5
4
2
3
1
H2
H1
TM075006
Pos. Descrição
1 Ponto de derivação mais alto
2 Válvula de seccionamento
3 Tubos flexíveis
4 Suporte da tubagem
5 Filtro de aspiração
6 Válvula de pé com filtro
H1 Altura de aspiração máxima: 8 m
H2
A tubagem de aspiração deve estar submersa
pelo menos 0,5 m.
5.3.2 Aspiração de um depósito
A
1
2
3
4
6
7
8
5
TM075007
Pos. Descrição
1 Ponto de derivação mais alto
2 Suportes de tubagem
3 Válvula de seccionamento
4 Tubos flexíveis
5 Drenagem para o esgoto
6 Filtro de aspiração
7 Depósito de água potável
8 Válvula de pé com filtro
9 Inclinação mínima de 1 grau
47
Português (PT)

Grundfos SCALA1 Specifications

General

Inlet/Outlet Size	1 inch
Weight	10 kg
Mains Frequency	50/60 Hz
Pumped liquid	Clean water
Housing Material	Composite
Pump Type	Self-priming, multistage centrifugal pump
Power Supply	1 x 230 V
Liquid Temperature Range	0°C to 45°C
Protection Class	IPX4D
System Pressure	Max. 10 bar
Approvals	CE, EAC
Installation Type	Horizontal
