Grundfos SCALA1 - Efetuar a Ferragem Do Produto; Ligação de Produtos Sem Uma Ficha; Proceder Ao Arranque Do Produto; Proteção Do Motor

2. Ligue a ficha à tomada elétrica.
6.2 Ligação de produtos sem uma ficha
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐ Os cabos de alimentação sem ficha
devem ser ligados a um dispositivo de
corte de alimentação integrado na
cablagem fixa de acordo com os
regulamentos locais de cablagem.
‐ A terra de proteção (PE) da saída da
alimentação deve ser ligada à terra de
proteção da bomba. A ficha e a saída
de alimentação devem ter o mesmo
sistema de ligação à terra de proteção.
Não ligue a alimentação até a bomba
estar abastecida de líquido.
Se o produto for fornecido com cabo, mas sem uma
ficha, ligue o cabo ao interruptor geral externo ou
ligue uma ficha.
Ligar o cabo a um interruptor geral externo
1. Descarne o cabo.
2. Enfie cada fio individual no terminal correto no
interruptor geral externo.
Ligação de uma ficha
1. Descarne o cabo.
2. Desaperte os dois parafusos que prendem a
abraçadeira para cabos e puxe o cabo.
3. Enfie cada fio individual no terminal correto.
4. Aperte os parafusos do terminal e o parafuso da
abraçadeira para cabos. Certifique-se de que
não aperta demasiado o parafuso da
abraçadeira para cabos.
1
2
3
4
TM072505

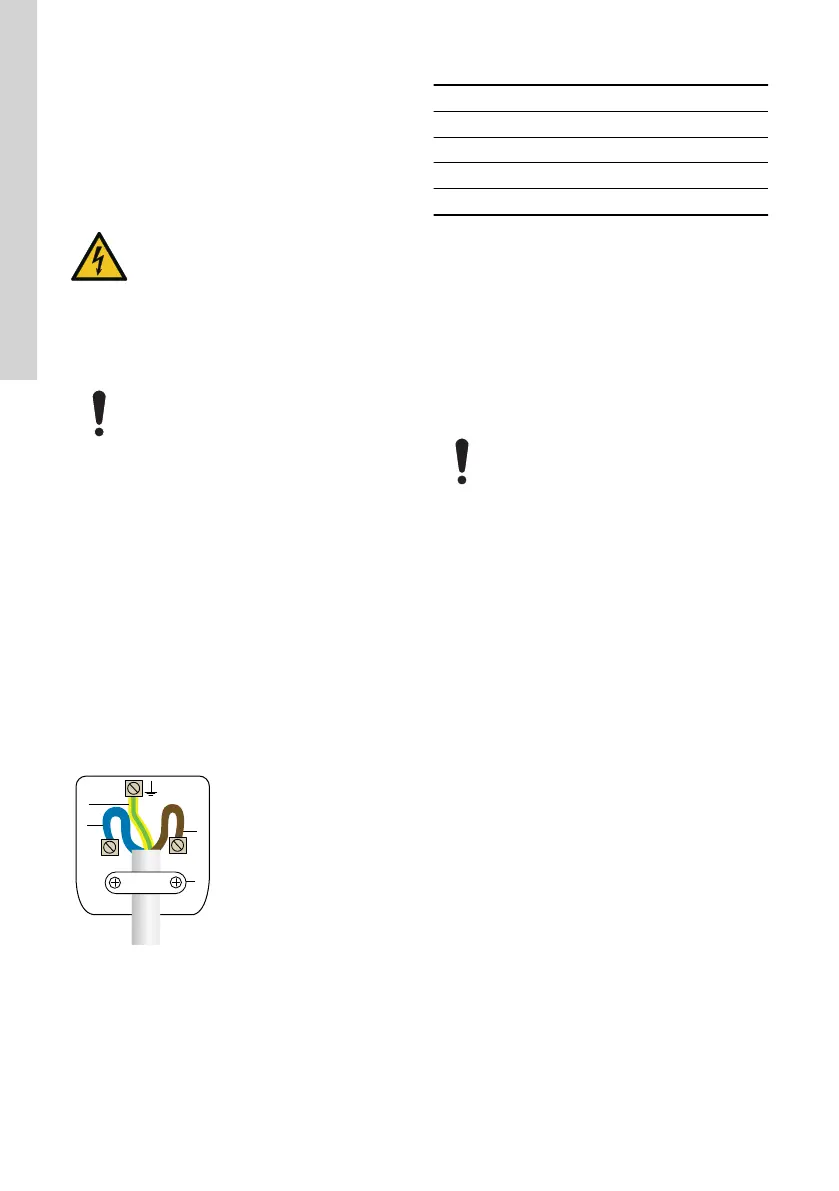

Exemplo, cablagem da ficha
Pos. Descrição
1 PE: Terra, fio amarelo e verde
2 N: Neutro, fio azul
3 L: Sob tensão, fio castanho
4 Abraçadeira para cabos
6.3 Proteção do motor
A bomba dispõe de proteção do motor, em função da
corrente e da temperatura, já incorporada. Se a
bomba estiver bloqueada ou sofrer qualquer outro
tipo de sobrecarga, o interruptor térmico incorporado
será acionado. O motor irá reiniciar automaticamente
assim que tiver arrefecido o suficiente.
Não é necessária proteção do motor externa.
7. Proceder ao arranque do produto
Não ligue a alimentação até a bomba
estar abastecida de líquido.
Informação relacionada
9.1.1 Assistente de arranque no Grundfos GO
Remote
7.1 Efetuar a ferragem do produto
1. Desaperte o bujão de ferragem e verta, no
mínimo, 1.7 litros (0.45 galões) de água no corpo
da bomba.
2. Volte a enroscar o bujão de ferragem.
Exemplo:
50
Português (PT)
