Grundfos SCALA1 - Ligação Do Sistema de Tubagens; Posicionamento E Montagem Do Produto

AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐ Monte o produto na horizontal para
evitar condensação no isolamento
elétrico no interior da caixa de
terminais.
AVISO
Perigo químico
Morte ou lesões pessoais graves
‐ Antes de a bomba ser usada para
fornecer água potável, lave-a
abundantemente com água limpa.
AVISO
Perigo biológico
Morte ou lesões pessoais graves
‐ Antes de a bomba ser usada para
fornecer água potável, lave-a
abundantemente com água limpa.

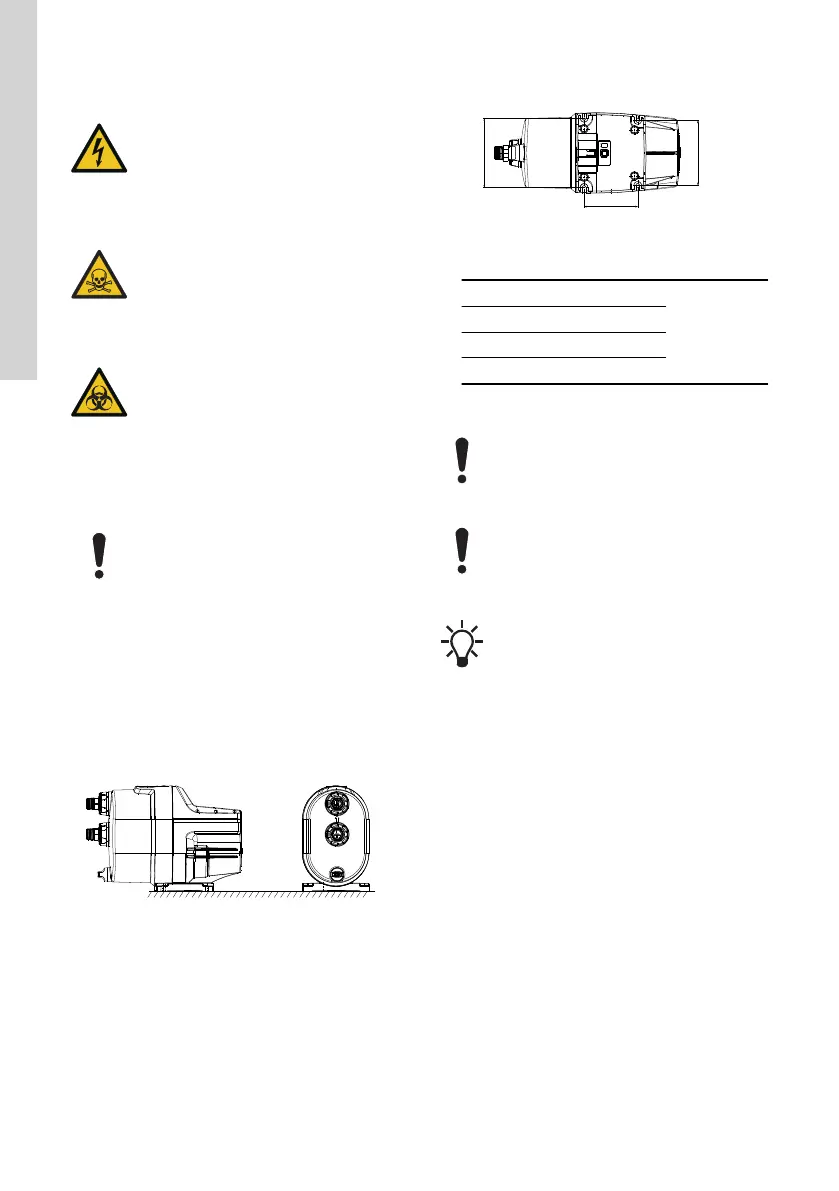

5.1 Posicionamento e montagem do
produto
Coloque sempre o produto numa posição
horizontal. Uma inclinação superior pode
causar choques elétricos devido à
condensação no isolamento elétrico no
interior da caixa de terminais.
1. Coloque o produto em posição horizontal com
um ângulo máximo de inclinação de ± 5 °. A
base de assentamento deve ficar virada para
baixo.
2. Fixe o produto num maciço sólido horizontal
através de parafusos nos orifícios da base de
assentamento.
TM075005
Maciço horizontal
A
C
B
TM075004
Base de assentamento
[mm (in)]
A 135 (5.3)
B 163 (6.4)
C 174 (6.9)
5.2 Ligação do sistema de tubagens
Certifique-se de que a bomba não é
pressionada pelo sistema de tubagens.
Desaperte e aperte as anilhas de união
nos orifícios de aspiração e descarga
sempre manualmente. Danos nos
componentes de aspiração e descarga
aumentam o risco de fuga.
Recomendamos a instalação de válvulas
de seccionamento tanto no lado da
entrada como no lado da descarga da
bomba.
1. Rode manualmente as anilhas de união para
soltar os orifícios de aspiração e descarga.
2. Vede os encaixes das tubagens com fita vedante
para roscas.
3. Enrosque cuidadosamente as ligações de
aspiração e descarga nos encaixes da tubagem,
utilizando uma chave de tubos ou outra
ferramenta semelhante. Mantenha a anilha de
união no encaixe da tubagem caso a tenha
removido da bomba. A bomba está equipada
com ligações flexíveis, ± 5 °, para facilitar a
ligação das tubagens de aspiração e de
descarga.
4. Fixe as ligações aos orifícios de aspiração e de
descarga, segurando as ligações com uma mão
e apertando as anilhas de união com a outra.
44
Português (PT)
